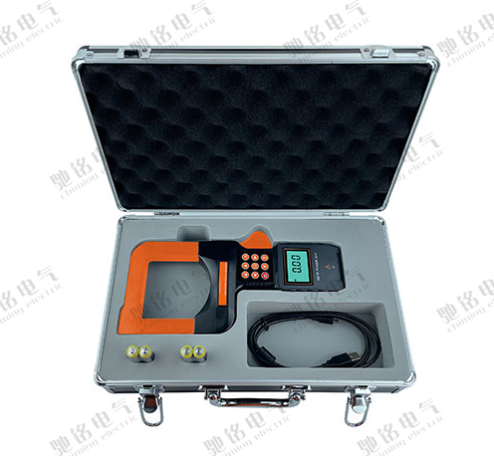

BCM4108大口径钳形电流表
一、产品概述
BCM4108大口径钳形电流表是专为测量交流漏电流、电流而精心设计制造的,采用CT技术及数字集成技术,大口径(88mm×88mm):可钳φ88mm电缆或105mm×4mm扁钢地线,特别适合于电缆漏电及变压器接地扁钢漏电检测)。全自动、实时显示,一目了然,方便快捷。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
仪表钳头铁芯选用特殊合金,采用磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断测量的高精度、高稳定性、高可靠性。仪表具有USB接口,可存储99组数据,通过系统软件上传所存数据到电脑,实现在线实时监测与历史查询,动态显示,具有历史数据读取、保存、打印等功能。仪表还具有数据保持功能,是电工检测的工具。
二、技术规格
功能 | 交流漏电流、电流测量 |
电源 | 6V DC (碱性干电池LR6×4节, AA) |
测试方式 | 钳形CT,积分方式 |
钳口尺寸 | 88mm×88mm(可钳φ88mm导线或105mm×4mm扁钢地线) |
显示模式 | 4位LCD显示,背光功能,适合昏暗场所 |
测量精度 (26℃±3℃,70%RH以下) | 0.00mA~100A: ±1.5%±5dgt |
100A~1000A: ±2%±5dgt | |
测量范围 | 0.01mA~1000A(50/60Hz自动) |
分辨力 | 0.01mA |
导线位置 | 被测试导线处于钳口的中心位置 |
数据存储 | 99组,闪烁显示“FULL”符号表示存储已满 |
USB接口 | 有USB接口,实现所存数据上传电脑,便于分析数据 |
频率 | 50Hz、60Hz自动识别 |
换档 | 全自动切换 |
采样速率 | 约2次/秒 |
线路电压 | AC 600V以下线路测试 |
仪表尺寸 | 长287mm×宽130mm×厚41mm |
数据保持 | 数据保持功能:“HOLD”符号显示 |
数据查阅 | 数据查阅功能:“MR”符号指示,可翻阅所存数据 |
溢出显示 | 量程溢出功能:“OL”符号显示 |
自动关机 | 开机约15分钟后,仪表自动关机,以降低电池消耗 |
电池电压 | 当电池电量低时,电池电压低符号显示,请及时更换电池 |
仪表质量 | 仪表:787g (含电池) |
工作电流 | 25mA |
工作温湿度 | -10℃~40℃;80%rh以下 |
存放温湿度 | -10℃~60℃;70%rh以下 |
绝缘强度 | AC 3700V/rms(铁芯与外壳之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
