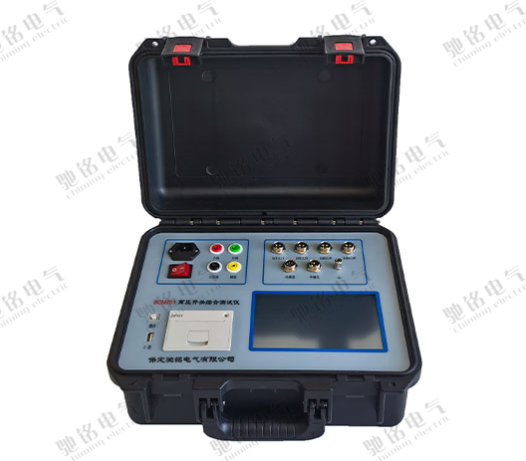

产品图片
BCM701开关特性测试仪
一、产品概述
BCM701开关特性测试仪在电力系统中担负着控制和保护的双重任务，其性能的优劣关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。
二、功能特点
1.本机可测量12路金属断口的固有分、合闸时间，同相同期时间，相见同期时间，合-分、分-合及分-合-分过程的金短时间和无流时间，合闸弹跳时间，部分型号可测量合闸电阻的预投时间。
本机可记录及测量每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
2.本机可记录及计算刚分、刚合速度，大速度，平均速度，总行程，开距，行程，反弹幅值，时间－行程特性曲线。
3.本机可记录分/合闸线圈的分/合闸电流值及电流波形图，提供DC5～270V/10A(20A)数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
4.本机部分型号可同时测量6路合闸电阻值及其预投时间。
采用七寸高清触屏，操作简便。
5.手机下载APP，通过软件操控仪器，测试数据上传,方便查询。
6.针对10KV断路器，有工装，操作简便快捷
三、技术指标
1.时间
量程选择250-4000ms时，其分辨率为0.1ms，误差为0.1ms±1个字；量程为10000-20000ms时，分辨率为1ms，误差为1ms±1个字。
2.速度
量程为20.00m/s，分辨率为0.001m/s，误差：±0.01m/s±1个字。
3.电流
量程为20A，分辨率为0.01A，误差为1%±0.1A
4.合闸电阻
量程50~2000Ω，精度 0.5%rdg±1Ω；量程2000~7000Ω，精度1%rdg±1Ω；分辨率为1Ω；
5.输出电源
DC5～270V数字可调20A (瞬时工作)。
6.行程
开关类型 | 量程（mm） | 分辨率（mm） | 误差 |
真空断路器 | 50 | 0.1 | 1%±1个字 |
SF6断路器 | 300 | ||
少油断路器 | 1000 |
7.外形尺寸: 主机：360*390*170（mm） 线箱425*335*210（mm）
8.重量：主机：5.5KG 线箱8KG
9.环境条件
环境温度：-10℃-40℃ 工作湿度：＜90%RH，不结露
工作电压：AC220V±10V 工作频率: 50HZ±1Hz
