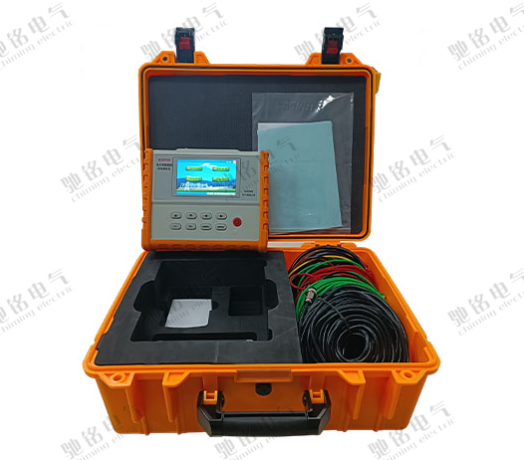

产品图片
BCM700S氧化锌避雷器带电测试仪
一、产品概述
BCM700S型氧化锌避雷器带电测试仪是一款手持式便携设备，仪器操作简单、使用方便，可测量氧化锌避雷器泄漏电流的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3、5、7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
二、功能特点
1. 大屏幕真彩触摸显示屏,高速蓝牙热敏打印机；图文显示，界面直观，便于现场人员操作和使用。
2. 无线传输PT二次参考电压信号高过800米（天线高度1.5米，空旷可视距离 ） 。
3. 适用于氧化锌避雷器带电、停电（试验室）等场所使用。
4. 真正做到三相电流、三相电压同时测试，提高工作效率；仪器内部只带弱电，电压不高过9V；电流、电压传感器完全隔离。
5. 支持有线同步、无线同步两种电压基准信号取样方式。
6. 高速的采样频率，数字信号处理技术，抗干扰性能强，测量结果精度极高；同时采用采用嵌入式硬件平台，人机交互快捷丰富。
7. 内带高性能大容量锂离子电池，特别适合无电源场合。
8. 配有蓝牙接口，多种规约，方便仪器无线连接上位机。
9. 内部配置大容量存储器存储试验数据，具备数据管理、保存等功能。
10. 配套上位机管理软件，具备历史数据管理、数据分析、报告打印等功能。
11. 体积小，重量轻，便于携带。
三、技术指标
1. 测量范围：
泄漏电流：0-20mA
电压：25-250V
2. 测量准确度
总泄漏电流准确度：±(读数×2%+5个字)
阻性电流基波测量准确度：±(读数×5%+5个字)
电流谐波测量准确度：±(读数×10%)
参考电压输入范围：25V-250V有效值
参考电压测量准确度：±(读数×2%+5个字)
电压谐波测量准确度：±(读数×10%)
3. 测量参数：
泄漏电流全电流波形、基波有效值、峰值。
三相电压全电压波形、有效值及3、5、7次谐波含有率。
泄漏电流阻性分量基波有效值及3、5、7次有效值。
容性电流基波，全电压、全电流相角差。
避雷器功耗。
4. 电压基准信号取样方式：
有线同步：40米（选配）。
无线同步：800米（天线高度1.5米，空旷可视距离 ） 。
5. 电源：
支持外接电源适配器（输入AC100~260V，输出8.4V/2A）和内部电池供电模式
充电时间：约6小时
连续工作时间： > 6小时
6. 环境温度：-20～70 ℃
7. 环境湿度：<90%>
