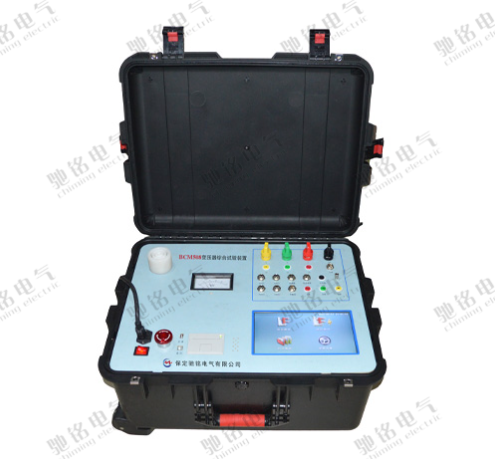

BCM508变压器综合试验装置
一、产品概述
BCM508变压器综合试验装置其高度集成了多种传统的单一种类检测设备，通过将多年的现场试验经验与数据算法相结合，显著减少了重复接线，优化了测试流程，提高了工作效率。同时配合专门为其开发的APP，实现无接触式操作，操作更便捷。
二、 性能特征
◆适用于国内外主流型号的10kV金属触头的高压断路器，并配备直线行程传感器和增量
旋转传感器。其中增量旋转传感器安装可实现无方向安装，配以通用的梅花接口，使安装更加简单稳定。
◆提供10kV高压断路器航插接口，实现合分闸及储能线圈接线的快速、可靠，杜绝因接线而引发的隐患。
◆采用10.1英寸电阻式彩色触摸屏，全中文菜单显示，真人语音播报，支持平板无线连接控制，可生成特定格式Word测试报告，方便数据存储打印。
◆低压测试项目包括断路器机械特性测试、直流电阻测试、回路电阻测试、绝缘电阻测试和交流升压测试、低电压动作电压测试以及储能电机储能。测试项目可自由选择，仪器智能排序，杜绝重复无效测量。
◆高低压接线端布局合理，高压测试配备绝缘测试接头，绝缘密闭性更好。面板设有机械式电压指针，与屏幕内的数字指针相匹配，使高压输出状态显示更加准确、直观和可靠。
◆仪器大支持999组测试数据存储，测试参数断电不丢失，机械特性试验可生成时间-位移图谱和动态电流示意图谱，速度数据可进行测后再次分析。提供U盘存储接口，方便数据保存。
◆提供USB通讯接口，可实现二次编程控制。
三、技术参数
◆使用环境
输入电源：220V±10%，50Hz±10%
大气压力：86～106kpa
温度：－10～40℃
湿度：≦80%RH
◆性能
绝缘电阻：>2MΩ
介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
◆基本参数：
断路器机械特性测试参数表(表1)
量程 | 分辨率 | 误差 | |||
时间 | 0-4000ms | 0.1ms | ±1%±1个字 | ||
行程 | 真空断路器 | 50mm | 0.1mm | ±1%±1个字 | |
SF6断路器 | 300mm | ||||
少油断路器 | 1000mm | ||||
速度 | 20.000m/s | 0.001m/s | ±1%±1个字 | ||
输出 | 电压 | DC5-270V数字可调 | 1V | ±1%±1个字 | |
电流 | 10A | / | / | ||
回路电阻测试参数表(表2)
量程 | 分辨率 | 误差 | 功率 | 工作方式 |
0-50mΩ | 0.1μΩ | ±0.5%±2个字 | 1000W | 连续测量 |
直流电阻测试参数表(表3)
量程 | 分辨率 | 误差 | 测试电流 |
5mΩ-20kΩ | 0.1μΩ | ±0.2%±2个字 | ≤1A |
绝缘电阻测试参数表(表4)
阻值测量范围 | 0-10TΩ ±5%±2个字 | |||
阻值分段1 ±5%rdg.±5%dgt. | 阻值分段2 ±20%rdg.±5%dgt. | 阻值分段3 只显示有可能不准确 | ||
输出电压 | 100V | 0MΩ-10GΩ | 10GΩ-100GΩ | 100GΩ-200GΩ |
250V | 0MΩ-25GΩ | 25GΩ-250GΩ | 250GΩ-500GΩ | |
500V | 0MΩ-50GΩ | 50GΩ-500GΩ | 500GΩ-1.00GTΩ | |
1000V | 0MΩ-100GΩ | 100GΩ-1.00TΩ | 1.00TΩ-2.00GTΩ | |
2500V | 0MΩ-250GΩ | 250GΩ-2.50TΩ | 2.50TΩ-5.00GTΩ | |
5000V | 0MΩ-500GΩ | 500GΩ-5.00TΩ | 5.00TΩ-10.0GTΩ | |
输出电流 | 5mA | |||
交流升压测试参数表(表5)
输出电压 | 0-40000V |
漏电流报警 | 10mA |
装置容量 | 0.4kVA |
输出波形 | 正弦波 |
测试时间范围 | 1-120s |
