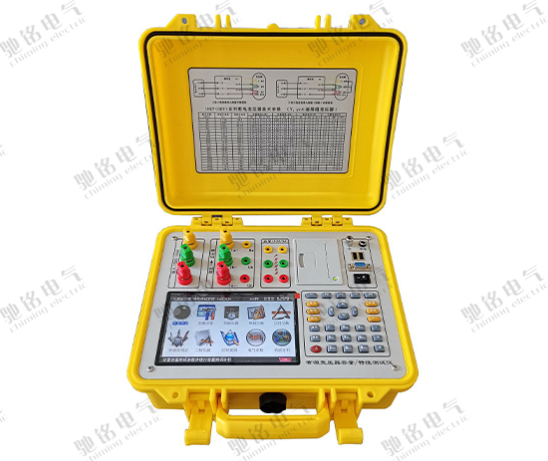

产品图片
BCM506变压器容量-特性测试仪
一、产品概述
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的产品。
二、功能特点
1、可测量各种配电变压器的容量，无源测量，方便、准确。
2、内部自带电源、自动产生三相大功率测试电源。
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。
6、可测量电压和电流的2-32次谐波含量和总谐波失真度。
7、可进行简单的矢量分析，绘制矢量图。
8、显示各电参量的波形图，做为示波器使用。
9、电压回路宽量限：电压可测量到750V，不用切换档位即可确保精度。不会因电压档位选错而对仪器本身有所损坏。
10、电流量程分高低档，可确保100A测量范围，可确保毫安级的幅值准确测量，可满足PT的阻抗电压测量。
11、容量测量范围：20kVA~800000kVA（三相变） 5kVA~100000kVA（单相变）
12、电池剩余电量百分数指示功能，绝非简单的亏电报警。
13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。
14、用户可随时将测试的数据通过微型打印机将结果打印出来。
15、测试结果存储功能，可存储200组容量测试数据。
三、技术指标
1、 输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~20A~100A内部双量程，自动或手动选档。
2、 准确度
电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.2%（0.02<CosΦ<0.2）<cosφ<0.2）< style="padding: 0px; margin: 0px; box-sizing: border-box;">
3、 工作温度：－25℃~ +65℃
4、 充电电源：交流160V~260V
5、 绝缘：(1)、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
(2)、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、 主机体积：32cm×24cm×13cm
7、 重量：3kg
