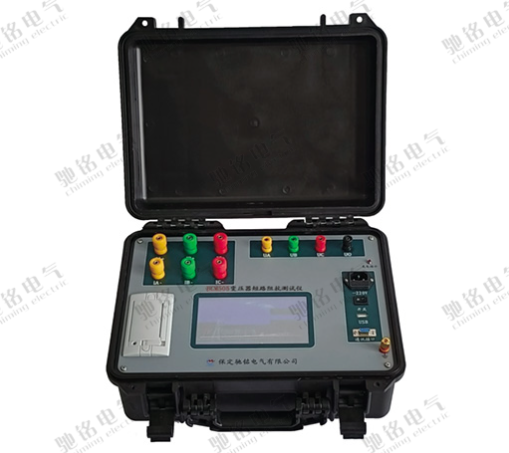

BCM505变压器短路阻抗测试仪
一、产品概述
短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的判据。该仪器电路设计精巧，思路独特，性能优越，体积小，重量轻，现场使用方便。该仪器内部采用同步交流采样及数字信号处理技术，测量数据准确可靠，是变压器检测分析的有效工具，也可用于电抗器、输电线路等设备阻抗测量。
二、主要功能及特点
1. 准确可靠，是变压器检测分析的有效工具，也可用于电抗器、输电线。
2. 变压器短路阻抗测试：可三相、分相测量变压器短路阻抗、短路电抗，短路电阻，三相阻抗电压；单相、零序阻抗测试 。
3. 可以外加实验电源，也可以用仪器内部实验电源测试。变压器短路阻抗“内电源”测试方式时，仪器只需用AC220V电源不用外接调压器，一次接线，即可自动进行三相测试并自动计算阻抗电压及误差。
4. 自动频率校正，可消除频率波动造成的误差。
5. 各测试项可储存200次测量数据，掉电不丢失。
6. 2-20次谐波分析功能。
7. 7寸彩屏触摸液晶，全部汉字菜单及操作提示，直观方便。
8. 内置微型打印机，可打印测量结果和内存记录。
9. 具有RS-232接口，可与计算机通信。
10. USB测试数据导出。
11. 时钟掉电不丢。
三、主要技术指标
1. 交流参数测量精度：
电压：±0.2%±3字 ，测量范围：AC 0～850V
电流：±0.2% ±3字，测量范围：AC 0～80A
功率：0.1<cosΦ≤1 精度±0.5%±3字; 0.01≤cosΦ≤0.1 精度±1%±3字;
频率： 45～55Hz;
2. 工作温度：-10℃ ~50℃
3. 存储温度：-20℃ ~60℃
4. 环境湿度：10% ~90%
5. 工作电源： AC220V±10%
6. 体 积：380×260×160mm
7. 主机重量：7Kg
一、产品概述
短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的判据。该仪器电路设计精巧，思路独特，性能优越，体积小，重量轻，现场使用方便。该仪器内部采用同步交流采样及数字信号处理技术，测量数据准确可靠，是变压器检测分析的有效工具，也可用于电抗器、输电线路等设备阻抗测量。
二、主要功能及特点
1. 准确可靠，是变压器检测分析的有效工具，也可用于电抗器、输电线。
2. 变压器短路阻抗测试：可三相、分相测量变压器短路阻抗、短路电抗，短路电阻，三相阻抗电压；单相、零序阻抗测试 。
3. 可以外加实验电源，也可以用仪器内部实验电源测试。变压器短路阻抗“内电源”测试方式时，仪器只需用AC220V电源不用外接调压器，一次接线，即可自动进行三相测试并自动计算阻抗电压及误差。
4. 自动频率校正，可消除频率波动造成的误差。
5. 各测试项可储存200次测量数据，掉电不丢失。
6. 2-20次谐波分析功能。
7. 7寸彩屏触摸液晶，全部汉字菜单及操作提示，直观方便。
8. 内置微型打印机，可打印测量结果和内存记录。
9. 具有RS-232接口，可与计算机通信。
10. USB测试数据导出。
11. 时钟掉电不丢。
三、主要技术指标
1. 交流参数测量精度：
电压：±0.2%±3字 ，测量范围：AC 0～850V
电流：±0.2% ±3字，测量范围：AC 0～80A
功率：0.1<cosΦ≤1 精度±0.5%±3字; 0.01≤cosΦ≤0.1 精度±1%±3字;
频率： 45～55Hz;
2. 工作温度：-10℃ ~50℃
3. 存储温度：-20℃ ~60℃
4. 环境湿度：10% ~90%
5. 工作电源： AC220V±10%
6. 体 积：380×260×160mm
7. 主机重量：7Kg
