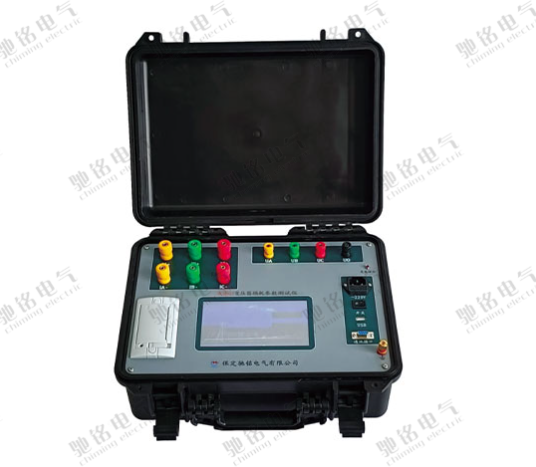

BCM501变压器损耗参数测试仪
一、产品概述
变压器损耗参数测试仪用于变压器空载损耗、短路损耗测量，该系列仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻，现场使用极其方便。该仪器内部采用同步交流采样及数字信号处理技术，操作简单方便，数据准确可靠，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。使用该仪器可大大提高工作效率，减轻劳动强度。
二、主要功能及特点
1. 可测量变压器空载损耗、空载电流、负载损耗、阻抗电压、电压有效值、电压平均值、电流、功率、功率因数、频率等参数。
2. 全部数据均在同一周期内同步测量，确保在市电条件下测量结果的准确性和合理性。
3. 自动波形畸变校正，电压校正，电流校正，温度校正，无须任何手工计算。
4. 在仪器允许的测量范围内可直接测量，高出测量范围时可外接一次电压互感器和电流互感器。
5. 本仪器内置不掉电存储器，可储存100次测量结果，可长期保存测量数据并可随时查阅。
6. 内置微型打印机可打印全部测试结果或存储记录。
7. 大屏幕液晶显示，全部功能通过一个大屏幕触摸屏完成操作。
8. 不掉电日历，时钟功能。
9. 具有RS-232,USB 接口。
三、主要技术指标
1. 交流参数测量精度：
电压：0.2%±3字(5～850V)，测量范围：AC 0～850V
电流：0.2%±3字(0.2～80A)，测量范围：AC 0～80A
功率：0.2≤cosΦ≤1 精度±0.5%;0.02≤cosΦ≤0.2 精度±1%
2. 2-26次谐波分析功能。
3. 工作电源： AC220V±10%
4. 环境温度：-10~40°C
