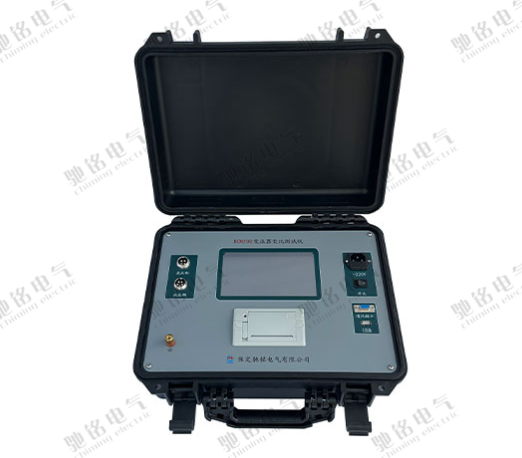

BCM500变压器变比测试仪
一、产品概述
BCM500变压器变比测试仪，电路设计精巧，思路独特，使得其性能优越，功能齐全，体积小，重量轻。该仪器内部采用电子式标准互感器作为测量基准，确保测量精度长期稳定可靠，该仪器具有全自动测量功能，无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量。
二、主要功能与特点
1. 全自动变比测量功能，无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量，轻松操作，一按即可。
2. 可自动测量、三相连续测量、单相测量变压器变压比，并可计算变比误差。
3. 可测量Y/y、Y/d、D/y、D/d、ZN/y、ZN/d等各种联结组别的变压器。
4. 可测量高低压侧绕组接线方式和组别标号，尤其适用于未知组别变压器测量。
5. 保护功能，具有定量输出过载保护及过电压保护。
6. 在激磁电流较大时可自动降低输出电压，以适应低额定电压和大激磁电流的变压器。
7. 自动跟踪测量有载开关分接位置，无需重复输入参数。
8. 可储存200次测量数据，掉电不丢失。
9. 体积小，重量轻，测量准确，速度快。
10. 彩色触摸屏操作，直观方便。
11. 具有蓝牙传输功能。
12. 不掉电日历、时钟共能。
三、主要技术指标
1. 变比测量范围： 0.8—10000
2. 变比测量精度： 0.1%（0.8—1000）
0.2% (1000—2000)
0.5% (2000—10000)
3. 测 试 电 压： AC20Ｖ—220Ｖ
4. 工 作 温 度： -１０℃—４０℃
5. 环 境 湿 度：１０%—８５%
6. 体 积：380×260×160mm
7. 重 量：6kg (不包括测试线)
