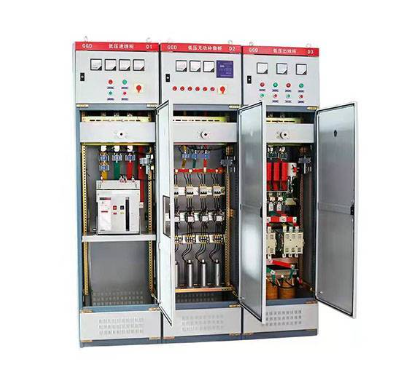

GGD型交流低压配电柜

产品描述

产品介绍

      GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流1000A至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。

产品适用范围及用途

GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB/T7251《低压成套开关设备》等标准。

产品结构
1.GGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及配套零件由型钢生产厂配套供货,柜体的精度和品质，通用柜的零部件按模块原理设计,并有20模的安装孔，通用系数高，可以使工厂实现预生产, 既缩短了生产周期，也提高了工作效率。
2.GGD柜设计充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热梏孔,当柜内电器元件发热后，热量上升。通过上端的槽孔排出，而冷风不断地由下端的槽的槽孔补充进柜使密封的柜体自下而上形成一个自然通风道，达到散热目的。
3.柜门用转轴式活动铰链与构架相连、安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
4.装有电器元件的仪表门用多股软铜线与构架相连，整柜构成完整的接地保护电路。
5.柜体面漆选用聚脂桔形烘漆，附着力强。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。
6.柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8.GGD外壳防护等级IP30,也可根据用户需要及环境要求IP20~40之间选择。
GGD型交流低压配电柜根据客户的需求灵活采用元器件实现各种方案的配套组合，以满足经济性和技术性的要求。
