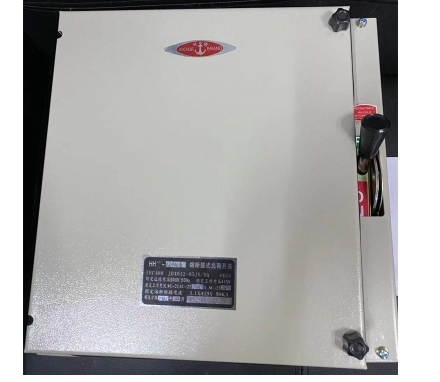

熔断器式负荷开关HH12系列

HH12系列熔断器式负荷开关

一、适用范围

       HH12系列熔断器式负荷开关，适用于交流频率为50～60Hz，额定绝缘电压为500V，工作电压至380V，约定发热电流至1600A的电路中，作为手动不频率地接通与分断负载电路和线路的过载与适中保护之用。由于装有中性线接线柱，熔断器式开关也可作为一般照明等回路的控制开关之用。

熔断器式开关于下列适用工作条件：

1、安装地点的海拔高度不超过2000米

2、周围环境温度不高于+40℃不低于-5℃

3、空气相对湿度不大于90％(+25℃)

4、垂直安装于无强烈振动和冲击的场合

5、在无爆炸气体和腐蚀气体的场合

二、分类和型式

1、按约定发热电流值分160A、250A、400A、630A、1600A

2、按结构式分有开启式和封闭式

3、按极数分有1极、2极、3极、4极、3极带中性线接线柱

三、结构特征

熔断器式负荷开关主要由触头灭弧系统、熔断器、操作机构、外壳、等部分组成。灭弧室由耐弧塑料压制，机构简单，便于拆装。触头系统采用双断直动式长形触头型式，动触点是以有填料封闭管式熔断器为桥臂的双断U形触头有较高的电动稳定性，双断点有较高的分断能力。有填料封闭管式熔断器的极限分断能力达50KA，可以满足一般电网的要求。操作机构采用单杆抽拉式结构和弹簧储能原理，弹簧储能加速机构能快速实现接通与分断；并由片状弹簧保证触头压力；用同一弹簧执行开关接通分断的机能，保证开关能可靠地接通和分断，并有明显的通断标志。抽拉式操作手柄，在开关接通或分断以后，可以推入开关外壳内，外形美观。

四、主要技术数据

1、熔断器式开关在110％额定工作电压下的通断能力见表1
