JSJB-3、6、10三相双绕组油浸式户内电压互感器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
上海永上电器有限公司系属中国永上集团,永上集团是一个以工业电器、成套设备、断路器、接触器、电线电缆、漆包线等为主导产品,以电力自动化、汽车电器等为辅,集制造、贸易、科研、信息服务等多功能于一体的,跨地区、跨行业的大型经济联合体。
永上集团现有控股企业10家,成员企业23家,协作单位86家,国内销售网点190家,公司现有员工550人,总建筑面积23000m2,占地面积10000 m2,现有母子公司注册资金总和一个亿,产品在同行中享有较高的声誉。
集团为适应企业发展和满足国外市场的需求,于2001年在上海浦东投资1000万元,成立了"永上集团上海线缆有限公司",生产漆包线、电线电缆、低 压电器等产品。
公司主营有主令控制器(凸轮控制器)、超速开关、频敏变阻器、零序互感器、联动控制台、中低压断路器、隔离开关、电气电容器、继电器、传感器等配电和工业自动化控制类元件,以及开关柜设备的配套元件。生产的产品规格、型号多样,价格优惠,深受广大消费者的青睐。
集团公司先后通过ISO9001:2000质量体系认证,欧共体CE认证、CCEE电工产品认证,CCC认证,产品由中国人民保险公司质量 质保,并被评为"明星企业","星级企业""中国名牌",1996-2001年持续六年被评为资信级AAA等级。
产品图片

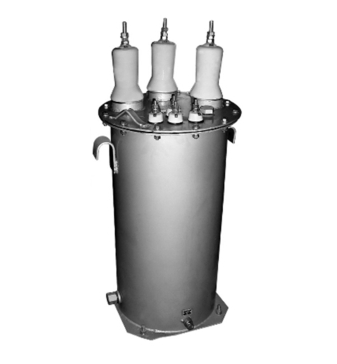

JSJB-3、6、10电压互感器
JSJB-3、6、10电压互感器
概述
JSJB-3、6、10电压互感器为三相双绕组油浸式户内型产品,适用于交流50HZ、10KV及以下线路,供测量电压、电能和功率以及继电保护用。
结构
本型电压互感器为三相双绕组油浸式、铁芯为内铁式,由三个柱组成,电压互感器的三相绕组分别装设在三个柱上,油箱为圆筒形,瓷套均在箱盖上引出,器身固定在箱盖上,油面距离箱盖内面10-15MM
本型电压互感器接线见图3-1-19.一次绕组接成Z形,即以每相绕组与匝数较少的另一相补偿绕组连接,这样接法是为了提高互感器的准确级次,从而减少互感器的误差,二次绕组接成Y型,并将中线引出
技术参数
型号 | 额定电压 | 二次绕组额定容量(VA)(COSφ=0.8) | 二次绕组极限容量(VA) | 绕组连接组标号 | 重量(KG) | |||
一次绕组 | 二次绕组 | 0.5级 | 1级 | 3级 | ||||
JSJB-6 | 6000 | 100 | 80 | 150 | 320 | 640 | Y/Y0-12 | 48 |
JSJB-10 | 10000 | 100 | 120 | 200 | 480 | 960 | 105 |
接线图
JSJB-3、6、10电压互感器接线图
外形及安装尺寸图
JSJB-3、6、10电压互感器外形及安装尺寸图
JSJB-3、6、10电压互感器
概述
JSJB-3、6、10电压互感器为三相双绕组油浸式户内型产品,适用于交流50HZ、10KV及以下线路,供测量电压、电能和功率以及继电保护用。
结构
本型电压互感器为三相双绕组油浸式、铁芯为内铁式,由三个柱组成,电压互感器的三相绕组分别装设在三个柱上,油箱为圆筒形,瓷套均在箱盖上引出,器身固定在箱盖上,油面距离箱盖内面10-15MM
本型电压互感器接线见图3-1-19.一次绕组接成Z形,即以每相绕组与匝数较少的另一相补偿绕组连接,这样接法是为了提高互感器的准确级次,从而减少互感器的误差,二次绕组接成Y型,并将中线引出
技术参数
型号 | 额定电压 | 二次绕组额定容量(VA)(COSφ=0.8) | 二次绕组极限容量(VA) | 绕组连接组标号 | 重量(KG) | |||
一次绕组 | 二次绕组 | 0.5级 | 1级 | 3级 | ||||
JSJB-6 | 6000 | 100 | 80 | 150 | 320 | 640 | Y/Y0-12 | 48 |
JSJB-10 | 10000 | 100 | 120 | 200 | 480 | 960 | 105 |
接线图
JSJB-3、6、10电压互感器接线图
外形及安装尺寸图
JSJB-3、6、10电压互感器外形及安装尺寸图
