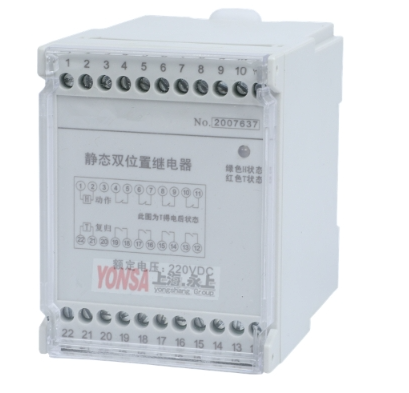

HJWS双位置继电器

 HJWS双位置继电器：

1.  用途

    用于交直流操作的各种保护和自动控制的装置中，作为切换闭锁元件。

2.  安装结构

    有导轨安装9，导轨安装E壳体两种结构，具体尺寸参阅外型尺寸图。

4.  主要技术参数

(1). 额定电压：220VDC、110VDC、220VAC、110VAC

(2). 辅助电源：此型号可不接辅助电源。

(3). 动作值：合闸线圈不大于70%额定电压。跳闸线圈不小于70%额定电压。

(4). 触点容量：可长期接通5A电流，在电压不大于250VDC的直流回路中，可断开τ=5ms

50W的直流感性负载；在电压不大于250VAC的交流回路中，可断开COSФ=0.4  250VA的

交流负载。

(5). 功    耗：不大于5W。

(6). 有动作指示。

(7). 动作时间：在额定电压下，动作时间不大于30ms。

(8). 绝缘电阻：用开路电压500V的兆欧表测量各外露带电端子与外壳之间，绝缘电阻不小于300MΩ。

(9). 介质强度：各引出带电端子与外壳之间能承受工频2KV（有效值）50Hz，历时1分钟不击穿，无闪络。

5.  使用条件

(1). 环境温度：-15℃ ～ 55℃；

(2). 无导电气体，无腐蚀性气体，无较强振动；

(3). 工作电压：不大于120%额定电压；

(4). 工作位置：任意；

(5). 周围磁场强度：小于0.5mT；

(6). 不得有雨水和雪,有防雾、防尘、防风沙设施。

延时中间继电器HJZS系列

HJZS系列断电延时中间继电器

一、特点和用途

作为断电延时返回的辅助继电器，用于直流或交流操作的各种保护或自动控制装置中，以增加触点数量。

二、安装结构

导轨安装9壳体结构，具体尺寸请参阅外型尺寸图。

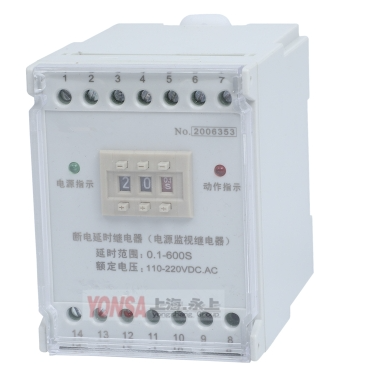

HJZS-E202断电延时继电器（电源监视继电器）

HJZS-E202断电延时继电器

1．用途

     作为通电立即动作，断电延时返回的元件，用于交流或直流保护和自动控制线路中，使被控电路得到所需延时，本继电器采用面板上的滑动开关，可设定0-6秒延时，方便使用。

2．安装结构

   导轨安装9壳体结构，具体尺寸参阅外型尺寸图。

品牌：永上

型号：HJZS-E202

名称：断电延时继电器

额定电压：110、220VDC/AC  100VAC
