山东天通电气有限公司是一家现代化民营企业。从事高低压电抗器、变压器、电阻器及其成套装置的生产和销售。 电阻器具有容通电流大、散热快、温漂小、可靠性高、体积小、免维护等特点。主要应用为轨道交通系列制动电阻、电机起动制动电阻、变频制动电阻、中性点接地电阻、滤波电阻、风能光伏电阻、石油钻井平台电阻、矿用车电阻栅、充电电阻和大功率负载测试等。 电抗器产品涵盖各种型号的进/出线电抗器、高/低压串联电抗器、滤波电抗器、空心电抗器、平波电抗器、六脉波整流变压器、三相五柱整流变压器、励磁变压器、自耦变压器、隔离变压器、控制变压器等；绝缘等级包括B级、F级、H级，可满足用户的不同需求。 产品覆盖轨道交通、风电光伏、海洋平台、油田钻井、船厂、数据中心、核电站、发电机组制造商、军工、科学院所、变频传动、输配电、矿山、冶金、港口起重机械等行业。可为用户提供从设计、制造、安装、调试、培训到维护的全程服务和现场测试服务。

产品图片

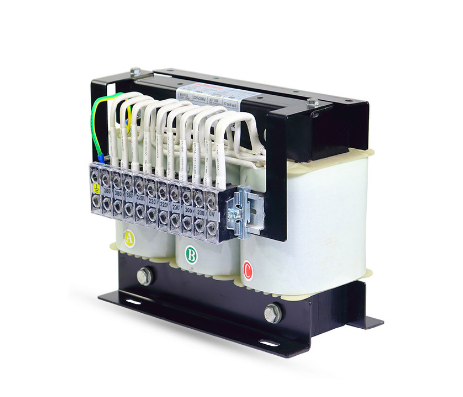

自耦变压器


自耦变压器与普通变压器的主要区别在于其低压线圈就是高压线圈的一部分，二者除了电磁耦合还有电的联系。其优点就是在同样容量下材料成本低，尺寸小，损耗低，效率高，在调压、稳压、起动等领域都有广泛的应用。自耦变压器是指它的绕组是初级和次级在同一条绕组上的变压器，原、副绕组直接串联，自行耦合的变压器。根据结构还可细分为可调压式和固定式。自耦的耦是电磁耦合的意思，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接电的联系，自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分。通信线路的防护设备中也会使用自耦变压器等保护设备。

询价订货须知

  1. 额定容量   (kVA)

  2. 额定电压   (kV)

  3. 分接范围   (±2×2.5%、±5%)  其它

  4. 相   数   (三相、单相)

  5. 联接组别   (Yyn)

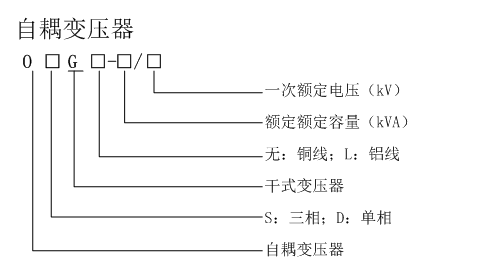

型号说明


型号列表

规格型号(铜线圈)

额定容量(kVA)

 外形尺寸
(长L×宽W×高H)

安装尺寸
(长A×宽B)

重量(kg)

OSG-20/0.38

20

300×240×325

200×175

37

OSG-25/0.38

25

330×225×320

220×185

42

OSG-30/0.38

30

300×260×390

200×185

50

OSG-45/0.38

45

300×260×425

200×185

86

OSG-60/0.38

60

360×310×375

240×205

69

OSG-80/0.38

80

360×320×415

240×215

90

OSG-100/0.38

100

410×290×430

270×245

102

OSG-120/0.38

120

380×290×340

270×245

63

OSG-180/0.38

180

540×330×505

420×280

210

OSG-200/0.38

200

680×400×550

450×300

360

OSG-250/0.38

250

710×420×570

470×320

417

OSG-300/0.4

300

560×340×600

370×290

313

OSG-320/0.4

320

560×340×600

370×290

329

OSG-400/0.4

400

660×330×670

440×260

333

OSG-600/0.6

600

710×430×740

470×390

683

OSG-800/0.415

800

630×470×730

350×350

528

OSG-915/0.4

915

650×500×860

430×360

656

OSG-1223/0.4

1223

720×505×850

480×380

792

OSG-1500/0.44

1500

740×450×705

490×370

501

OSG-1600/0.44

1600

860×560×805

570×460

903

OSG-1671/0.71

1671

850×570×900

590×400

1181

OSG-2147/0.71

2147

780×620×910

520×480

1331

OSG-3600/0.72

3600

1010×500×805

670×410

807
