山东天通电气有限公司是一家现代化民营企业。从事高低压电抗器、变压器、电阻器及其成套装置的生产和销售。 电阻器具有容通电流大、散热快、温漂小、可靠性高、体积小、免维护等特点。主要应用为轨道交通系列制动电阻、电机起动制动电阻、变频制动电阻、中性点接地电阻、滤波电阻、风能光伏电阻、石油钻井平台电阻、矿用车电阻栅、充电电阻和大功率负载测试等。 电抗器产品涵盖各种型号的进/出线电抗器、高/低压串联电抗器、滤波电抗器、空心电抗器、平波电抗器、六脉波整流变压器、三相五柱整流变压器、励磁变压器、自耦变压器、隔离变压器、控制变压器等；绝缘等级包括B级、F级、H级，可满足用户的不同需求。 产品覆盖轨道交通、风电光伏、海洋平台、油田钻井、船厂、数据中心、核电站、发电机组制造商、军工、科学院所、变频传动、输配电、矿山、冶金、港口起重机械等行业。可为用户提供从设计、制造、安装、调试、培训到维护的全程服务和现场测试服务。

产品图片

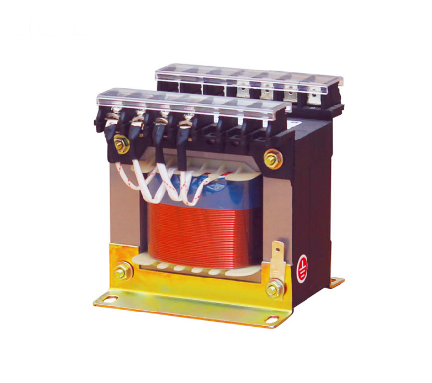

单相变压器


本公司单相变压器容量为0.5—500kVA。DG（L）系列单相干式变压器，是我公司多年来采用优质材料和先进的工艺技术而生产，具有防潮，维护方便等优点，能深入负荷中心，可用于地铁，车站，码头，企业及隧道等输配电场所。
DG（L）系列单相干式变压器，主要用于交流50—60HZ，电压不超过10kV的各种供电场所，产品的各种输入，输出电压，连接组别，抽头线组容量的分配，均可根据用户要求进行精心的设计和制造。

  1. 使用环境条件

  1. 环境温度：-1540；

  2. 海拔高度：不超过1000米；

  3. 相对湿度：<90%；

  4. 安装场所无严重影响变压器绝缘的气体蒸汽，化学沉积物，灰尘，污垢及其它腐蚀性介质；

  5. 凡不符合上述规定的特殊使用条件，应有使用单位和我厂协商确定；

  1. 主要技术特性

  1. 输入电压：额定电压；

  2. 输出电压：额定电压（空载）；

  3. 效率：95%；

  4. 波形失真：无附加波形失真；

  5. 可长期连续无人值守工作；

  6. 绝缘电阻：；

  7. 电气强度：工频正弦波电压3kV历时1分钟无击穿及闪络现象；

  8. 过载能力：1.1倍长期过载；

询价须知

  1. 额定容量   (kVA)

  2. 额定电压   (kV)

  3. 分接范围   (±2×2.5%、±5%)  其它

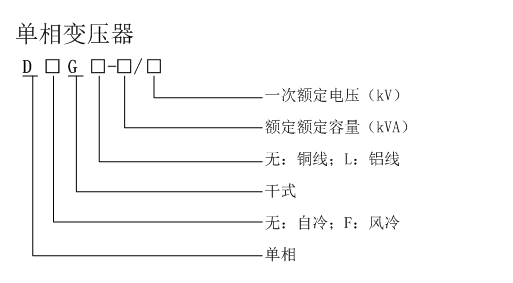

型号说明


型号列表

规格型号(铜线圈)

额定容量(kVA)

 外形尺寸
(长L×宽W×高H)

安装尺寸
(长A×宽B)

重量(kg)

DG-0.5/0.38

0.5

230×190×265

120×80

11

DG-1/0.38

1

260×210×290

135×95

17

DG-1.5/0.38

1.5

275×215×290

140×95

19

DG-2/0.38

2

285×235×350

145×180

27

DG-3/0.38

3

305×240×385

155×190

36

DG-4/0.38

4

325×240×390

165×190

40

DG-5/0.38

5

335×245×395

175×190

48

DG-10/0.38

10

395×270×440

200×210

78

DG-15/0.38

15

435×275×470

220×220

104

DG-20/0.38

20

485×285×495

245×225

133

DG-25/0.38

25

495×310×515

250×250

158

DG-30/0.38

30

515×325×550

260×260

175

DG-35/0.38

35

515×330×580

260×265

198

DG-40/0.38

40

535×335×610

270×270

219

DG-45/0.38

45

535×335×620

270×270

230

DG-50/0.38

50

545×340×645

275×270

252

DG-60/0.38

60

555×340×660

280×270

272

DG-70/0.38

70

565×355×700

285×295

298

DG-80/0.38

80

595×380×725

300×305

345

DG-90/0.38

90

605×390×730

320×315

385

DG-100/0.38

100

635×400×750

330×330

418

DG-120/0.38

120

655×425×770

330×340

480
