山东天通电气有限公司是一家现代化民营企业。从事高低压电抗器、变压器、电阻器及其成套装置的生产和销售。 电阻器具有容通电流大、散热快、温漂小、可靠性高、体积小、免维护等特点。主要应用为轨道交通系列制动电阻、电机起动制动电阻、变频制动电阻、中性点接地电阻、滤波电阻、风能光伏电阻、石油钻井平台电阻、矿用车电阻栅、充电电阻和大功率负载测试等。 电抗器产品涵盖各种型号的进/出线电抗器、高/低压串联电抗器、滤波电抗器、空心电抗器、平波电抗器、六脉波整流变压器、三相五柱整流变压器、励磁变压器、自耦变压器、隔离变压器、控制变压器等；绝缘等级包括B级、F级、H级，可满足用户的不同需求。 产品覆盖轨道交通、风电光伏、海洋平台、油田钻井、船厂、数据中心、核电站、发电机组制造商、军工、科学院所、变频传动、输配电、矿山、冶金、港口起重机械等行业。可为用户提供从设计、制造、安装、调试、培训到维护的全程服务和现场测试服务。

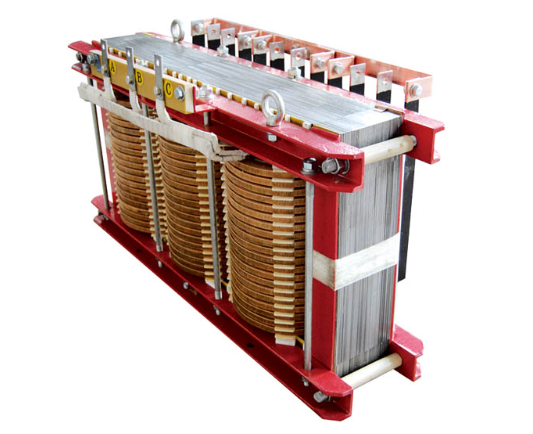

产品图片

整流变压器


  1. 性能特点   为了获得一定的整流直流电压，必须有相应的交流整流电源。而电力网的交流电压，往往满足不了这种需要。通常采用变压器把电力网的交流电压转换为需要的交流整流电源。这种用来获得整流电源的变压器叫做整流变压器，他的工作原理和电力变压器相同，但具有以下特点：

虽然整流变压器用正弦波从一次侧供电，但是由于二次线圈每相只在部分周期才能有电流，因此一次线圈的电流按波形来说是非正弦的，这个特点确定了整流变压器二次容量大于一次容量。（六相及十二相）

整流变压器的二次电流较大，而电压较低，因而其线圈和引线都要求较高的机械强度。

整流变压器除做成单相，三相外，常做成六相和十二相。这样可以获得脉动小的直流电压，以及可以充分利用硅整流原件，或者有利于大电流低电压的获得。

整流变压器的电气性能阻抗电压降，短路损耗，空载损耗等参数，目前没有统一的标准，但根据经验，可取同容量电力变压器的参数或稍大些。

整流变压器的体积和重量一般都比同容量的电力变压器大。

询价须知

  1. 额定容量   (kVA)

  2. 额定电压   (kV)

  3. 分接范围   (±2×2.5%、±5%)  其它

  4. 相    数   (三相、单相)

  5. 联接组别   (Dyn11、Yyn0)  其它

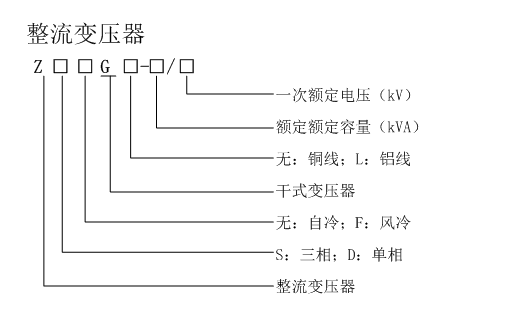

型号说明


型号列表


  1. 铜线圈

规格型号(铜线圈)

额定容量(kVA)

 外形尺寸
(长L×宽W×高H)

安装尺寸
(长A×宽B)

重量(kg)

ZSG-256/6.3

256

1660×660×1110

1000×600

1577

ZSG-310/0.38

310

1640×880×920

1100×800

1094

ZSG-422/0.38

422

1370×730×1370

840×350

1800

ZSFG-430/0.38

430

1430×730×1000

900×680

1413

ZSFG-470/10

470

1400×870×1350

900×825

1600

ZSFG-500/10

500

1400×930×1300

900×880

1650

ZSFG-512/6.3

512

1790×900×1780

1200×820

2805

ZSFG-550/6

550

1300×880×1250

840×830

1520

ZSG-570/6.3

570

1860×850×1850

1200×700

3500

ZSFG-600/6

600

1400×900×1320

920×855

2030

ZSFG-600/10

600

1450×850×1350

940×800

1720

ZSG-627/6.3

627

1830×950×1600

1120×900

2750

ZSG-650/6.3

650

1820×900×1600

1200×450

2845

ZSFG-718/6.3

718

1930×900×1890

1200×800

3120

ZSFG-718/10

718

1920×900×1950

1200×850

3005

ZSG-790/6.3

790

1900×1000×1900

1200×950

3140

ZSFG-800/10

800

1570×930×1455

1020×880

2165

ZSFG-818/6

818

1930×900×1860

1200×830

3425

ZSFG-1000/10

1000

1580×930×1450

1020×880

2850

ZSG-1119/10

1119

2120×1100×2200

1500×920

4544

ZSG-1440/11

1440

2230×950×2272

820×900

5390

铝线圈

规格型号(铝线圈)

额定容量(kVA)

 外形尺寸
(长L×宽W×高H)

安装尺寸
(长A×宽B)

重量(kg)

ZSFGL-59/0.38

59

860×580×900

500×530

218

ZSFGL-101/0.38

101

970×550×780

580×570

320

ZSFGL-125/0.38

125

1070×640×845

660×595

425

ZSFGL-190/0.38

190

1270×680×910

660×620

757

ZSFGL-203/0.38

203

1120×660×910

700×630

650

ZSFGL-230/0.38

230

1420×760×1100

900×710

1052

ZSFGL-260/0.38

260

1250×670×1100

800×620

827

ZSFGL-373/0.38

373

1640×880×960

1100×800

1172

ZSFGL-385/0.38

385

1420×760×1100

900×710

1050

ZSFGL-400/0.38

400

1440×750×1080

900×680

1296

ZSFGL-450/0.38

450

1650×910×1280

1100×820

1580
