产品图片

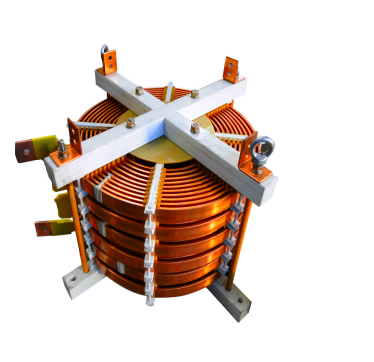

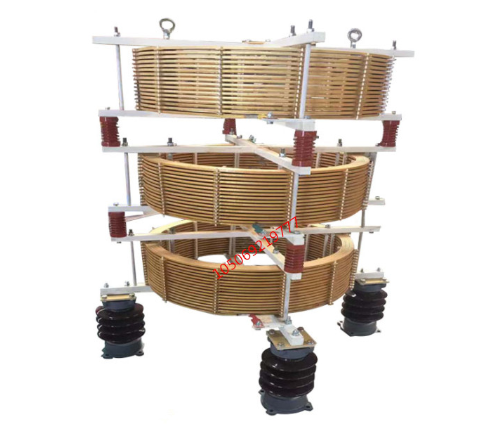

户内空心电抗器


用途

本产品与高低压并联电抗器串联使用，组成谐振电路，提供低阻抗谐波通路，滤除指定的高次谐波，用来抑制电网波形畸变和在电容器组投入网时限制浪涌电流。也可用于其它需要限制冲击电流的场合。

  1. 结构特点

  1. 不带铁心，不存在磁场饱和问题，电感线性度好，精度高，结构紧凑，体积小，损耗低；无噪音，无油，阻燃。

  2. 温升计算时，考虑了热点的最高温度，并留有相当的裕量，从而保证了电抗器的长期安全运行。

  3. 绕组经高温固化，机械强度高，动热稳定性好。

  4. 免维护。

  1. 使用环境条件

  1. 户内或户外柜内安装。

  2. 海拔高度不超过1000米。（海拔超过1000米时，可根据用户要求设计）

  3. 运行环境温度-40℃～+40℃。

  4. 相对湿度：不大于90%。

  5. 地震烈度：不大于8级。

  1. 性能参数

  1. 额定绝缘水平：1kV以内，耐压5kV -1min；6kV系统，耐压32kV-1min；10kV系统，42kV-1min。

  2. 正常运行时，电抗器温升不大于80K。

  3. 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

  4. 三相电抗器的任意两相电抗值之差不大于2%

  5. 绝缘耐温等级B级

  6. 询价须知

  7. 额定容量(kvar)，额定电流(A)，电容器额定电压 (kV)或额定电感(mH )，电抗率 (%)

  8. 电抗器与电容器联结方式 (星接、角内接、角外接)

  9. 线圈材质   (铜、铝)

  10. 绝缘等级   (B、F、H)

  11. 绝缘水平   (kV)

  12. 冷却方式   (AN、AF)

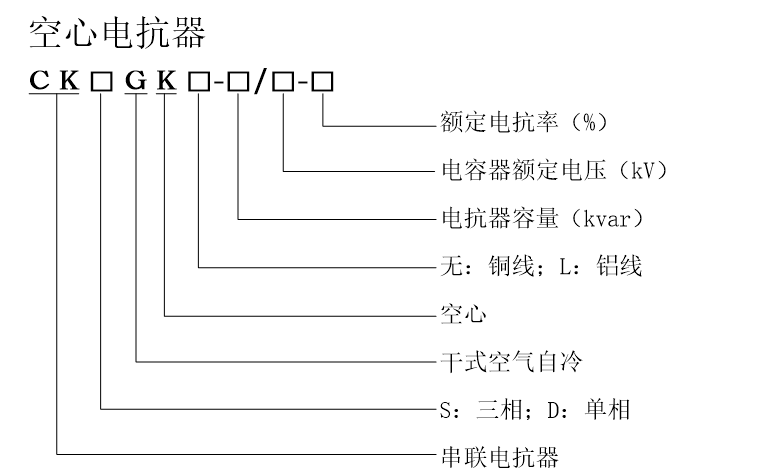

  13. 型号说明

  14. 31phpMtmQtK1748860257250602.png

  15. 型号列表

  16. 铜线圈

规格型号(铜线圈)

电容器额定电压(kV)

电抗率

额定电流(A)

额定电感(mH)

 外形尺寸
(直径L×高H)

重量(kg)

CKSGK-30/10-6%

11/√3

6%

26.4

46.23

Ф850×1750

240

CKSGK-36/10-6%

11/√3

6%

31.49

38.52

Ф850×1800

274

CKSGK-48/10-6%

11/√3

6%

41.99

28.89

Ф880×1850

312

CKSGK-60/10-6%

11/√3

6%

52.49

23.12

Ф900×1900

339

CKSGK-72/10-6%

11/√3

6%

62.98

19.26

Ф900×1950

390

CKSGK-90/10-6%

11/√3

6%

78.73

15.41

Ф900×2000

449

CKSGK-120/10-6%

11/√3

6%

105

11.56

Ф900×2100

520

CKSGK-180/10-6%

11/√3

6%

157.5

7.71

Ф1000×2300

690

CKSGK-240/10-6%

11/√3

6%

209.9

5.78

Ф1100×2350

823

CKSGK-360/10-6%

11/√3

6%

314.9

3.86

Ф1200×2550

1084

  1. 铝线圈

规格型号(铝线圈)

电容器额定电压(kV)

电抗率

额定电流(A)

额定电感(mH)

 外形尺寸
 (直径L×高H)

重量(kg)

CKSGKL-30/10-6%

11/√3

6%

26.4

46.23

Ф900×1750

110

CKSGKL-36/10-6%

11/√3

6%

31.49

38.52

Ф950×1800

126

CKSGKL-48/10-6%

11/√3

6%

41.99

28.89

Ф950×1850

140

CKSGKL-60/10-6%

11/√3

6%

52.49

23.12

Ф950×1950

160

CKSGKL-72/10-6%

11/√3

6%

62.98

19.26

Ф950×2000

182

CKSGKL-90/10-6%

11/√3

6%

78.73

15.41

Ф950×2050

206

CKSGKL-120/10-6%

11/√3

6%

105

11.56

Ф1000×2200

253

CKSGKL-180/10-6%

11/√3

6%

157.5

7.71

Ф1100×2200

312

CKSGKL-240/10-6%

11/√3

6%

209.9

5.78

Ф1100×2350

379

CKSGKL-360/10-6%

11/√3

6%

314.9

3.86

Ф1250×2600

495
