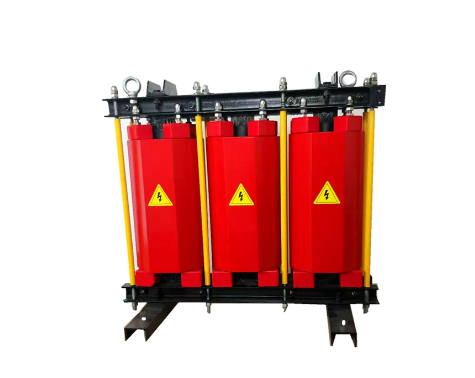

高压铁芯环氧浇筑电抗器

1.本实用新型属于电力设备技术领域，具体涉及一种基于环氧树脂浇筑的干式电抗器。
2.电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性，然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器，电抗分为感抗和容抗，比较科学的归类是感抗器(电感器)和容抗器(电容器)统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
3.干式电抗器属于电抗器中的一种，现有的干式电抗器中，内部铁芯采用环氧树脂和铁粉浇筑而成，避免铁芯氧化腐蚀，提高电抗器的使用寿命，电抗器由于使用过程中会产生一定的热量，大量的热量集中于内部，现有的电抗器虽然使用了风冷进行散热，却无法对于风方向进行控制，使得散热效率低下，为此我们提出一种基于环氧树脂浇筑的干式电抗器。

性能指标及技术参数
1.可用于电容电压：0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV、6KV、10KV、10.5KV、11KV、12KV、13.8KV、35KV等工作场合；
2.电抗率为：1%、4.5%、5%、5.67%、6%、7%、12%、13.8%、14%；
3.绝缘等级F级，噪音≤30dB,过载能力≤1.35倍以内连续工作，相与相之间不平衡度不大于±2%，电感量误差控制在±3%以内；
4.加装串联电抗器后引起系统由电压升高，计算公式为：（电容器组工作电压：Ug，系统额定工作电压：Un，电抗器调谐次数：n）ng=(n/n²-1)×Un
5.电抗器容量、电容容量、电抗率、电感量之间换算公式为：
电容容量Qc 电抗器容量Qkvar 电抗器端电压：Ul Ul=Uc相×Xl/Xc L=Ul/1×0.314
电感量：Lmh 电抗器电流：I 电容器相电压：Uc相Qkvar=Qc×Xl/Xc 电抗率Xl×Xc
电感电抗：Xl 电容容抗：Xc
