直流平波电抗器

联系人：张金洲

联系电话：1506921****

企业地址山东省-德州市

详细地址山东省德州市庆云县德州市庆云县崔口镇政府驻地京奥体育对面

厂家信息
产品信息
规格参数
技术文档

山东天通电气有限公司是一家现代化民营企业。从事高低压电抗器、变压器、电阻器及其成套装置的生产和销售。电阻器具有容通电流大、散热快、温漂小、可靠性高、体积小、免维护等特点。主要应用为轨道交通系列制动电阻、电机起动制动电阻、变频制动电阻、中性点接地电阻、滤波电阻、风能光伏电阻、石油钻井平台电阻、矿用车电阻栅、充电电阻和大功率负载测试等。电抗器产品涵盖各种型号的进/出线电抗器、高/低压串联电抗器、滤波电抗器、空心电抗器、平波电抗器、六脉波整流变压器、三相五柱整流变压器、励磁变压器、自耦变压器、隔离变压器、控制变压器等；绝缘等级包括B级、F级、H级，可满足用户的不同需求。产品覆盖轨道交通、风电光伏、海洋平台、油田钻井、船厂、数据中心、核电站、发电机组制造商、军工、科学院所、变频传动、输配电、矿山、冶金、港口起重机械等行业。可为用户提供从设计、制造、安装、调试、培训到维护的全程服务和现场测试服务。

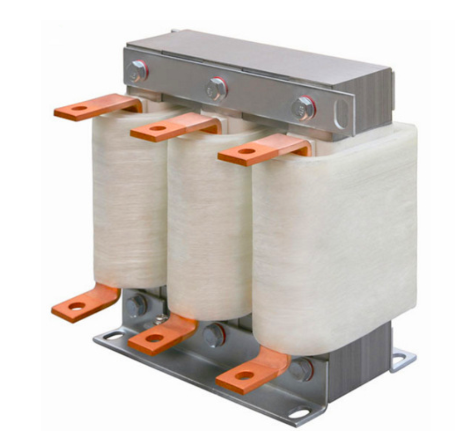

产品图片

直流平波电抗器

产品说明

有效抑制谐波电流，限制叠加在直流上的交流纹波；
改善变频器功率因数，抑制变频器逆变环节产生的谐波；
减少纹波和谐波对整流装置和电网的影响；
根据不同的应用场合，可选择铁心或空心结构；
可根据需要制作成自冷或风冷式；

询价须知

额定电流 (A)
额定电感 (mH)
饱和度 (30%、50%，80%，100%)
纹波系数或脉流系数
线圈材质 (铜、铝)
绝缘等级 (B、F、H)
绝缘水平 (kV)
冷却方式 (AN、AF)
出线方式 (单侧上端垂直、单侧两端水平、两侧上端垂直、两侧上端水平) 其它
安装方式 (立式、卧式)

铁芯自冷

规格型号(铜线圈)	饱和度	额定电流(A)	额定电感(mH)	外形尺寸 (长L×宽W×高H)	安装尺寸 (长A×宽B)	重量(kg)
PKDG-120/1	100%	120	1	200×260×350	100×180	24
PKDG-120/5	70%	120	5	260×330×450	130×240	73
PKDG-120/6	100%	120	6	290×370×440	150×300	98
PKDG-150/1	100%	150	1	200×280×330	100×200	30
PKDG-180/1.4	100%	180	1.4	300×370×380	150×230	61
PKDG-200/1	100%	200	1	210×270×380	100×230	44
PKDG-280/1	100%	280	1	350×330×400	180×270	96
PKDG-500/1	100%	500	1	350×420×500	180×320	137
PKDG-550/2	75%	550	2	440×540×560	200×460	345
PKDG-800/0.8	50%	800	0.8	480×400×610	300×280	228
PKDG-830/1.5	30%	830	1.5	450×480×600	230×390	307
PKDG-1000/6	25%	1000	6	650×720×890	300×580	1185
PKDG-1800/0.35	100%	1800	0.35	600×580×720	280×460	552
PKDG-2000/0.8	100%	2000	0.8	770×730×930	370×600	1360
PKDG-2000/2	70%	2000	2	1080×800×1300	510×650	2668

空心风冷

规格型号(铜线圈)	额定电流(A)	额定电感(mH)	外形尺寸 (直径L×高H)	安装尺寸 (长A×宽B)	重量(kg)
PKFG-460/0.5	460	0.5	Ф560×600	Ф520	80
PKFG-600/0.7	600	0.7	Ф630×640	Ф590	110
PKFG-700/0.7	700	0.7	Ф680×620	Ф640	130
PKFG-850/0.5	800	0.5	Ф680×620	Ф640	140
PKFG-950/0.7	950	0.7	Ф680×640	Ф640	180
PKFG-1000/0.8	1000	0.8	Ф740×720	Ф700	200
PKFG-1200/0.7	1200	0.7	Ф760×780	Ф720	230
PKFG-1300/0.8	1300	0.8	Ф780×800	Ф740	270
PKFG-1700/0.8	1700	0.8	Ф800×800	Ф760	320
PKFG-2900/0.25	2900	0.25	Ф800×840	Ф760	340
