山东天通电气有限公司是一家现代化民营企业。从事高低压电抗器、变压器、电阻器及其成套装置的生产和销售。 电阻器具有容通电流大、散热快、温漂小、可靠性高、体积小、免维护等特点。主要应用为轨道交通系列制动电阻、电机起动制动电阻、变频制动电阻、中性点接地电阻、滤波电阻、风能光伏电阻、石油钻井平台电阻、矿用车电阻栅、充电电阻和大功率负载测试等。 电抗器产品涵盖各种型号的进/出线电抗器、高/低压串联电抗器、滤波电抗器、空心电抗器、平波电抗器、六脉波整流变压器、三相五柱整流变压器、励磁变压器、自耦变压器、隔离变压器、控制变压器等；绝缘等级包括B级、F级、H级，可满足用户的不同需求。 产品覆盖轨道交通、风电光伏、海洋平台、油田钻井、船厂、数据中心、核电站、发电机组制造商、军工、科学院所、变频传动、输配电、矿山、冶金、港口起重机械等行业。可为用户提供从设计、制造、安装、调试、培训到维护的全程服务和现场测试服务。

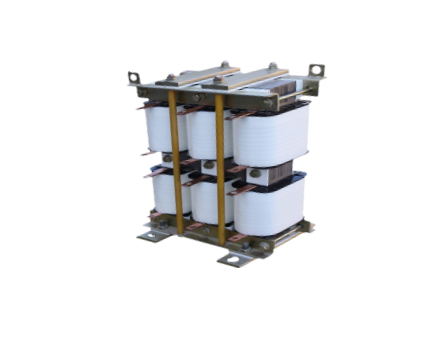

产品图片

低压滤波电抗器


产品说明

用途

该滤波电抗器用于低压滤波柜中，与滤波电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流。低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。

  1. 使用环境条件

  1. 海拔高度不超过1000米。（海拔超过1000米时，可根据用户要求设计）；

  2. 运行环境温度-30℃～+45℃，相对湿度不超过90％；

  3. 周围无有害气体，无易燃易爆物品；

  4. 周围环境应有良好的通风条件，如装在柜内，应加装通风设备；

  5. 电源电压变化-10％～+10％；

  1. 性能参数

  1. 用于1000V以内的系统；

  2. 额定绝缘水平3kV- 1min；

  3. 电抗器温升不大75K；

  4. 电抗器噪音不大于60dB,也可根据用户要求定制；

  5. 三相电抗器的任意两相电抗值之差不大于2%；

  6. 耐温等级B级、F级、H级；

  7. 询价须知

  8. 额定电流  (A)

  9. 滤波次数  (3、5、7、11、13、其它)

  10. 基/谐比   (如1:1)  或谐波含量（%），或谐波电流大小（A）

  11. 额定电感  (mH)

  12. 线圈材质   (铜、铝)

  13. 绝缘等级   (B、F、H)

  14. 绝缘水平   (kV)

  15. 冷却方式   (AN、AF)

  16. 出线方式   (单侧上端垂直、单侧两端水平、两侧上端垂直、两侧上端水平) 其它

  17. 安装方式   (立式、卧式)

型号列表

  1. 铜线圈

规格型号(铜线圈)

电容器额定容量(kvar)

谐波次数

额定电流(A)

额定电感(mH)

 外形尺寸
(长L×宽W×高H)

安装尺寸
(长A×宽B)

重量(kg)

LKSG-119/0.368

100

5

119

0.368

360×270×390

250×210

70

LKSG-119/0.184

100

7

119

0.184

320×270×340

200×200

49

LKSG-119/0.075

100

11

119

0.075

315×250×320

200×180

34

LKSG-234/0.184

200

5

234

0.184

420×310×430

300×230

114

LKSG-234/0.092

200

7

234

0.092

360×300×350

250×230

78

LKSG-234/0.037

200

11

234

0.037

330×270×320

200×200

47

  1. 铝线圈

规格型号(铝线圈)

电容器额定容量(kvar)

谐波次数

额定电流(A)

额定电感(mH)

 外形尺寸
(长L×宽W×高H)

安装尺寸
(长A×宽B)

重量(kg)

LKSGL-119/0.368

100

5

119

0.368

350×270×400

250×200

51

LKSGL-119/0.184

100

7

119

0.184

330×250×350

200×180

36

LKSGL-119/0.075

100

11

119

0.075

290×200×250

200×120

26

LKSGL-234/0.184

200

5

234

0.184

470×300×470

300×200

84

LKSGL-234/0.092

200

7

234

0.092

360×300×400

250×200

55

LKSGL-234/0.037

200

11

234

0.037

350×270×350

250×180

39
