电容负载柜,容性负载箱10.5-3000Kvar
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
山东天通电气有限公司是一家现代化民营企业。从事高低压电抗器、变压器、电阻器及其成套装置的生产和销售。
电阻器具有容通电流大、散热快、温漂小、可靠性高、体积小、免维护等特点。主要应用为轨道交通系列制动电阻、电机起动制动电阻、变频制动电阻、中性点接地电阻、滤波电阻、风能光伏电阻、石油钻井平台电阻、矿用车电阻栅、充电电阻和大功率负载测试等。
电抗器产品涵盖各种型号的进/出线电抗器、高/低压串联电抗器、滤波电抗器、空心电抗器、平波电抗器、六脉波整流变压器、三相五柱整流变压器、励磁变压器、自耦变压器、隔离变压器、控制变压器等;绝缘等级包括B级、F级、H级,可满足用户的不同需求。
产品覆盖轨道交通、风电光伏、海洋平台、油田钻井、船厂、数据中心、核电站、发电机组制造商、军工、科学院所、变频传动、输配电、矿山、冶金、港口起重机械等行业。可为用户提供从设计、制造、安装、调试、培训到维护的全程服务和现场测试服务。

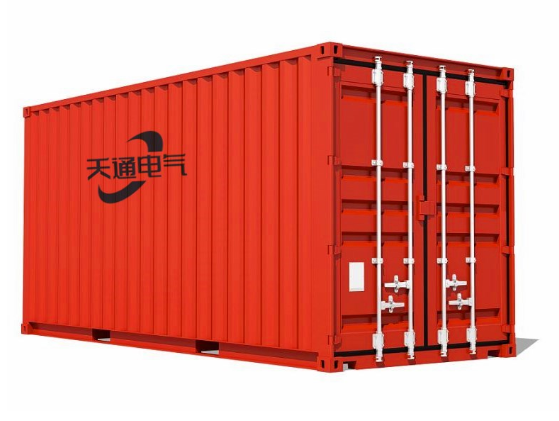

产品图片

电容负载柜,容性负载箱10.5-3000Kvar
在机组的设计中,增加了对容性负载的要求。机组容性负载能力检测对于机组容性负载能力的检测可采用以下两种方法:
a)按照机组输出额定有功功率的 100%配置阻性负载。并按照功率因数超前(容性)0.95 配置相
应的容性负载。机组在额定工况下运行 1h。每隔30min 记录一次功率、电压、电流、功率因数、频率、柴油机冷却出水 (或风)温度、机油压力和发电机绕组温度。
b)按机组视在功率数值的 20%配置容性负载,机组有功功率从满载的 20%起,并每半小时递进
至 40%、60%、80%增加阻性负载,在每种状态下记录功率、电压、电流、功率因数、频率、柴油机冷却出水(或风)温度、机油压力和发电机绕组温度。
如果您的机组和电源是进入通信行业,那么就要重视该要求。
为了解决这一问题,天通电气,推出了高压阻容性负载箱:
高压容性智能负载柜参数 | |
额定电压/频率 | 交流三相三线6.3kV/10.5kV/11kv |
最大负载功率 | 容性,阻容性50kW-3000kW(kvar) |
功率因数 | ±0.4-1可选 |
负载精度(每档) | ±5% |
负载精度(整机) | ±3% |
显示精度 | 0.5级 |
控制电源 | 外接交流220V/50Hz |
接线方式 | 负载电源输入——铜排(星型接法) |
控制电源输入——航空插头 | |
通讯接口 | RS485、RS232 |
绝缘等级 | F级 |
工作方式 | 连续工作 |
工作环境参数 | |
工作温度 | -10℃~+50℃ |
相对湿度 | ≤95% |
海拔高度 | ≤2500米 |
大气压力 | 86~106kPa |
主要元器件品牌 | |
接触器 | 曦光 |
熔断器 | 茗熔 |
PLC | 西门子 |
