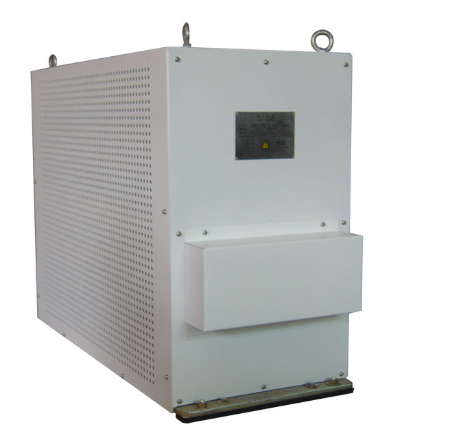

油田钻井DZ型系列制动电阻装置
概述
TTDZ型系列制动电阻装置是专为油田钻井电机电阻制动控制系统而开发设计制造的。
仅适用于无瓦斯等易爆气体、腐蚀性气体、破坏绝缘的气体，无导电尘埃及可燃性粉尘的工况中，且海拔高度不超过1200m，周围温度-40℃~+50℃，最大相对湿度不大于90%，其它要求应符合TB/T1393-93标准的有关规定。
制动电阻的电阻材料采用了性能稳定的镍铬合金，绝缘材料采用高性能的耐高温高铝瓷。
制动电阻属于电能源消耗产品，对环境不会造成污染。
制动电阻属于高发热产品，不当使用容易造成人员烫伤、影响其他环节工作等不良后果，甚至引起火灾等严重后果。
引用标准
TB1333.1-2002《铁路应用 机车车辆电气设备 第1部分：一般使用条件和通用规则》
TB1333.2-2003《铁路应用 机车车辆电气设备 第2部分：电工器件 通用规则》
TB/T1393-93 (机车主电路电阻器技术条件)。
GB/T1234-95 (高电阻电热合金)。
GB2343.4 (电工电子产品基本环境试验规程：交变湿热试验方法)。
制动电阻装置基本结构
每台制动电阻装置由电阻柜、交流轴流通风机及控制电路组成，独立强迫风冷。冷却风从装置一侧进入，流经轴流通风机，电阻柜，最后另一侧边排出。（部分功率较小的电阻箱没有通风机）
电阻柜部分由电阻单元、骨架、封板及连接铜排等组成。每种电阻单元主要由电阻带、引出铜排、绝缘瓷件及各钣金外框组成， 电阻值相同的可以互换。
制动阻值装置技术参数表
用户可更根据制动阻值装置技术参数表中技术参数选择订货，或用户提出制动阻值装置技术参数及订货合同技术协议要求加工生产。
制动电阻装置强迫风冷技术参数一览表
| TTDZ-001 | TTDZ-002 |
| 额定电流/电压：212A/1000V 额定功率: 200KW X 14 阻值（20℃）：4.45±4% X14 冷却方式：强迫风冷（8台风机，AC380V） 报警方式：设风压继电器、指示灯，失风报警 外形尺寸：2252（L）X 1208（W）X 2490（H） | 工作电压：1000V 工作电流：254A 阻值（20℃）：12X3.1 ±5% 额定功率: 12 X 200KW 冷却方式：强迫风冷（4台风机，AC380V） 报警方式：设风压继电器、指示灯，失风报警 外形尺寸：2444（L）X 1208（W）X 547（H） |
| TTDZ-003 | TTDZ-004 |
| 最大电压：1200V 连续电流：107A 阻值（20℃）：9～12X4.45 ±5% 额定功率: 200 X 9KW 冷却方式：强迫风冷（4台风机，AC380V） 工作方式：20s （工作）+70s（停止） 外形尺寸：2444（L）X 1098（W）X 1182（H） | 最高工作电压：DC 1200V；750V; 1200V 阻值（20℃）：2.2 ±5%；4.0 ±5%；9.0 ±5% 额定功率: 600KW；100KW；100KW 冷却方式：强迫风冷（8台风机，AC380V） 工作方式：20s （工作）+70s（停止） 外形尺寸：2898（L）X 600（W）X 2468（H） |
| TTDZ-005 | TTDZ-006 |
| 最高工作电压：DC 1200V 阻值（20℃）：4X4.45 ±5% 额定功率: 4 X 200KW 冷却方式：强迫风冷（2台风机，AC380V） 工作方式：20s （工作）+70s（停止） 外形尺寸：2168（L）X 1098（W）X 665（H） | 最高工作电压：DC 1200V 阻值（20℃）：9～15X4.45 ±5% 额定功率: 13X 200KW 冷却方式：强迫风冷（4台风机，AC380V） 工作方式：20s （工作）+70s（停止） 外形尺寸：2444（L）X 1183（W）X 1182（H） |
| TTDZ-007 | TTDZ-008 |
| 工作电压：890～1158V 阻值（20℃）：12X4.45 ±5% 额定功率: 12 X 200KW 冷却方式：强迫风冷（4台风机，AC380V） 使用环境：户外型，必须防雨 外形尺寸：2444（L）X 1208（W）X 1680（H） | 工作电压：510～620V 阻值（20℃）：2.35 ±5% 额定功率: 170KW 冷却方式：强迫风冷（1台风机，AC380V） 工作方式：20s （工作）+70s（停止） 外形尺寸：1284（L）X 649（W）X 665（H） |
| TTDZ-009 | TTDZ-010 |
| 额定电压：DC1 000V 阻值（20℃）：18X4.45 ±5% 额定功率: 18 X 200KW 冷却方式：强迫风冷（8台风机，AC380V） 工作方式：20s （工作）+70s（停止） 外形尺寸：2951（L）X 1500（W）X 2822（H） | 最高工作电压：DC 890～1200V 阻值（20℃）：29X4.45 ±5% 额定功率: 200KW X 29 冷却方式：强迫风冷（8台风机，AC380V） 工作方式：20s （工作）+70s（停止） 外形尺寸：2499（L）X 1098（W）X 2332（H） |
| TTDZ-011 | TTDZ-012 |
| 最高工作电压：DC 1200V; DZ750V 阻值（20℃）：17X4.45 ±5% ; 4.0 ±5% 额定功率: 200KW X 17; 100KW 冷却方式：强迫风冷（6台风机，AC380V） 工作方式：20s （工作）+70s（停止） 外形尺寸：2418（L）X 1503（W）X 1239（H） | 最高工作电压：DC 1200V 阻值（20℃）：4X2.72 ±5% 额定功率: 119KW X 4 瞬时承受最大功率：404KW X4 冷却方式：强迫风冷（4台风机，AC480V,60HZ,1.5KW） 工作方式：10s （工作）+70s（停止） 外形尺寸：1180（L）X 1098（W）X 1182（H） |
制动电阻装置自然风冷技术参数一览表
| TTDZ-001 | TTDZ-002 |
| 额定电压： DC 1200V（最大值） 持续电流：107A 阻值（20℃）:4.45 制动时间：20s 制动周期：90s 功率： 200KW 外形尺寸：732（L）X485 (W) X 592 (H) | 额定功率: 80KW 额定电压： DC 1200V 阻值（20℃）:4.3±3% 自冷式： 最高温升≤500℃ 制动时间：20s 制动周期：90s 外形尺寸：650（L）X550 (W) X 1000 (H) |
| TTDZ-003 | TTDZ-004 |
| 工作电压：770V 阻值: 4 额定功率: 100KW 工作方式：20s （工作）+70s（停止） 外形尺寸：631（L）X400 (W) X 592 (H) | 工作电压：DC 770V; 阻值（20℃）:0.48±5% 额定功率: 45 KW 额定电流：300A 冷却方式：自然风冷 工作温度：300℃ 耐压：2000～2500V 外形尺寸：740（L）X620 (W) X 460 (H) |
| TTDZ-005 | TTDZ-006 |
| 工作电压：635V 工作电流：269A 阻值（20℃）:2.35 ±5% 额定功率：170KW 冷却方式：自然冷却 外形尺寸：485（L）X732 (W) X 932 (H) | 工作电压：1000V 工作电流：254A 阻值（20℃）: 3.1±5% 额定功率：200KW 冷却方式：自然冷却 外形尺寸：485（L）X732 (W) X 1220 (H) |
| TTDZ-007 | |
| 额定电压/额定电流：770V/158A 阻值（20℃）: 4 ±4% 额定功率：100KW 冷却方式：自然冷却 外形尺寸：1093（L）X655 (W) X 596 (H) |
