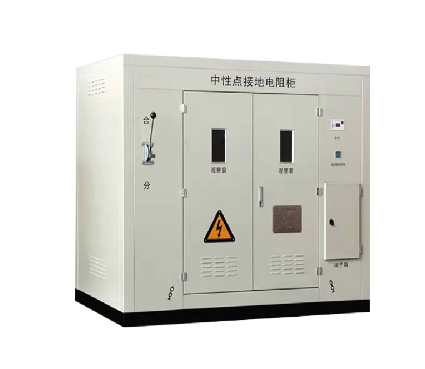

TT-FNR发电机组中性点接地电阻柜

TT-FNR发电机中性点接地电阻柜

一、 概述

山东天通电气有限公司生产的TT-FNR发电机中性点接地电阻柜是0.4KV～24KV发电机组采用高阻接地的专用成套装置，发电机运行中发生单相接地故障时，当故障电流达到一定值，其故障点出现电弧接地，使得接地过电压的出现具备了特定的"临界"条件，从而导致弧光接地过电压的产生；由于发电机的耐压水平较弱，其绝缘容易遭受破坏。进一步扩大定子绕

组绝缘损害范围，甚至烧损铁芯，并伴随产生高于正常状态时的机械压力作用于发电机及其回路。如不及时发现并快速切除故障，将发展成为相间或匝间短路。基于上述原因，国际广泛采用发电机中性点经高阻接地，当其回路发生单相接地时，以限制弧光接地过电压，减轻对铁芯的灼伤，减少对发电机及其回路的机械压力。中性点通过电阻接地可以把故障电流限制到适当值，一方面使继电保护有足够的灵敏度和选择性，同时又使故障点仅可能发生局部轻微损伤，把暂态过电压限制到正常线电压对中性点电压的2.6倍，限制电弧的重燃，防止弧光间隙过电压损坏主设备，同时对防止铁磁谐振过电压，也有显著作用
电阻柜执行标准：
DL/T 780-2001 配电系统中性点接地电阻器
GB 6450-1986 干式电力变压器
DL/T 620-1997 交流电气装置的过电压保护和绝缘配合
GB 763-1990 交流高压电器在长期工作时的发热
GB/T 16927 -2011 高电压试验技术
GB 1208-2006 电流互感器
GB/T 4208-2017 外壳防护等级(IP代码)
IEEE 32-197 中性点接地装置的技术、术语和试验
GB 311-2012 绝缘配合
GB 11022-2011 高压开关设备和控制设备标准的共用技术要求
JB/T 10777-2018 中性点接地电阻器

产品特点

1、采用不锈钢电阻器，电导率高，温度系数高，可耐1400°℃的高温，耐腐蚀，热稳定性好。

2、柜内可以安装干式接地变压器，容量大，耐冲击。

3、电阻柜一般用于户内。

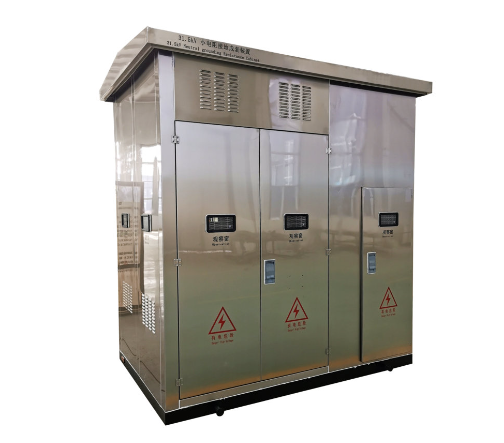

4、柜体材质：喷塑冷轧钢板、不锈钢板、KYN28标准柜，任选其一。

5、可加装电阻柜智能监控装置，可以监测电阻的温度及柜内温湿度，记录接地电流大小、接地次数，并带有485通讯接口，

可以和上位机进行通讯。

6、可加装隔离开关或真空接触器，检修方便

使用条件

1、一般用于户内，户外订货时请注明。

2、海拔不高于3500米，高原地区由于海拔高，散热差，订货时请注明。

3、环境温度：一20C～+60℃，相对湿度不大于85%。

4、周围环境中无易燃、无腐蚀性气体及导电尘埃。

5、使用于50Hz和60Hz系统中。

订货须知

1、发电机额定电压、电流互感器变比。

2、柜体的进出线方式。

3、电阻阻值、通流电流及通流时间。

4、变压器的容量和变比。

5、柜体材质、喷涂颜色、防护等级。

6、是否安装电阻柜智能监控装置。

7、是否加装隔离开关或真空接触器。

8、如有其它要求在订货时说明。
