管型母线槽

“挤出型”铝外壳-更轻巧

　　全封闭式铝外壳,使其重量更轻,更散热;

　　外壳强化结构，短路电流承受能力高;

　　具有阻抗低和散热快的特点，起到接地导体作用

　　具有阻抗低和散热快的特点，起到接地导体作用

　　“连接成套型”方法-更快捷”

　　结合“挤出型”铝外壳,重量轻;

　　节点连接简单,安装过程更快捷;

　　双头螺栓通过紧固外头、观察其破裂

　　程度查看松紧程度,深化安装安全;

　　绝缘材料——更安全

　　导体表面的错层B(130C)聚脂膜厚高达0.5mm ;

　　增强纤维塑料FRP作为隔离无置于交叉部位的导体之间或者导体与槽之间;

　　母线导体接触部分镀锡、银，改善了接触电阻并防止了化学腐蚀;

　　差异化特点

　　带有可选择的母线槽系统温度实时监控功能，能预报和提前防止意外事故发生;

　　防护等级——更高

　　整体结构由两片外壳挤压成型，大大减小尘灰及水的侵入;

　　双防水线的密封，使防护等级可达到IP66

　　ZC母线槽系列产品具有以下优点

　　1.1确保高质量与高稳定性的电力输送系统

　　电能在工业过程中运用越来越广泛，这种需求使得供应电力设备的电力的输送系统具有广泛的空间。总体而言，ZC系列母线槽在以下条件下设计，制造并供应市场。

　　适合大电流

　　ZC系列密集高强型母线槽能够承载高达6300A的大电流,同时损耗小。由于zc具有柔性化,安全性,可靠性以及经济性，他可以根据高层建筑和工厂的需要作为主干线而输送电力。

　　ZC母线槽系统经过简化，这样负载能够自由分送,延长，移动，轻松的更换和维护。

　　同时，它具有与现代化建筑良好的协调视觉美感。

　　提升稳定性

　　根据IEC60439-1,2槽外表面的温升范围在55%以内。

　　绝缘特性

　　导体表面的多层B级(130℃)聚脂膜厚度超过0.55mm。增强纤维塑料(FRP)作为隔离物置于交叉部位的导体之间或者导体与槽之间。所有这些绝缘材料都具有很高的交流电介质强度和脉冲特性。

　　ZC能够承载的额定绝缘电压高达1000v

　　工作条件

　　环境温度:-15℃~55℃

　　相对湿度:低于95%

　　母线

　　铜母线的导电率高于99%，铝母线的导电率高于61%，母线导体接触部分的镀层面;

　　铜导体:镀锡

　　铝导体:镀银

　　这样的镀层改善了接触电阻并防止电化学腐蚀。

　　低降压与高短路额定性能

　　由于其阻抗非常低,Zc母线槽的压降也很低。这种有效的设计能使电力运输达到最大的效率，同时，Zc母线槽具有很高的耐短路电流强度。

　　这些确保了在商场和工厂使用的LS母线槽具有很高的安全性。

　　1.2通过改进显示易维护和智能型母线槽系统

　　ZC通过使用热辐射结构和铝壳外层保护使得其设计非常紧凑。相应的，其重量也比较轻。便于安装与维护。

　　Zc具有一个特殊的智能温度自监控系统，这个功能是可选的，它使用光纤作为温度传感器。该光纤嵌在母线槽中间或上面，能够轻易的测量母线槽实时各点的温度。

　　紧凑的结构

　　保护外壳的良好的散热设计使得母线导体的尺寸很小。铝外壳使得母线槽系统比其他传统的汇流型母线槽更轻。ZC母线槽比单独的线和槽占用的空间小。

　　标准

　　lEC60439-1:低压开关设备和控制设备

　　lEC60439-2 : Busways

　　GB7251.2-2006

　　易于安装和保存

　　具有挤出型铝材外壳,并结合了“连接成套型”方法。所以,它的重量轻,节点连接简单，这使得安装过程更加快捷。这样，母线槽的安装工作的成本就降低了。

　　母线槽分布线的温控(可选)

　　母线槽分布线具有对温度,火情,振动等的实时集成监控系统。这样,对意外事件能进行简便以及早期处理

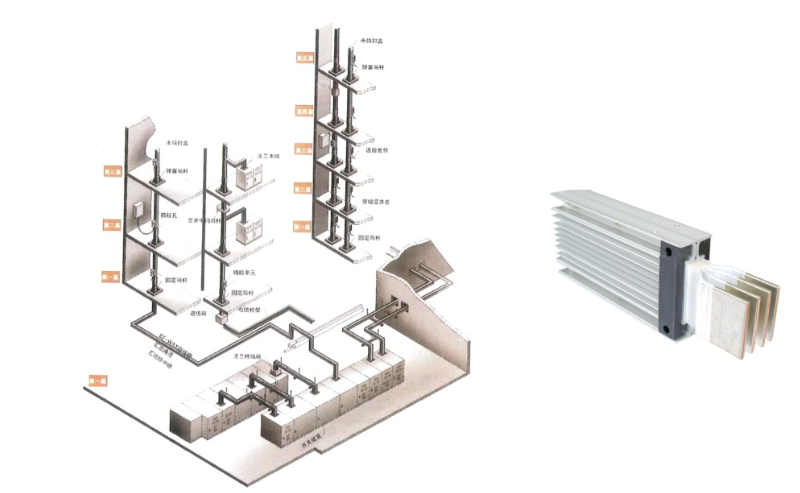

　　1.3高层建筑用母线槽系统

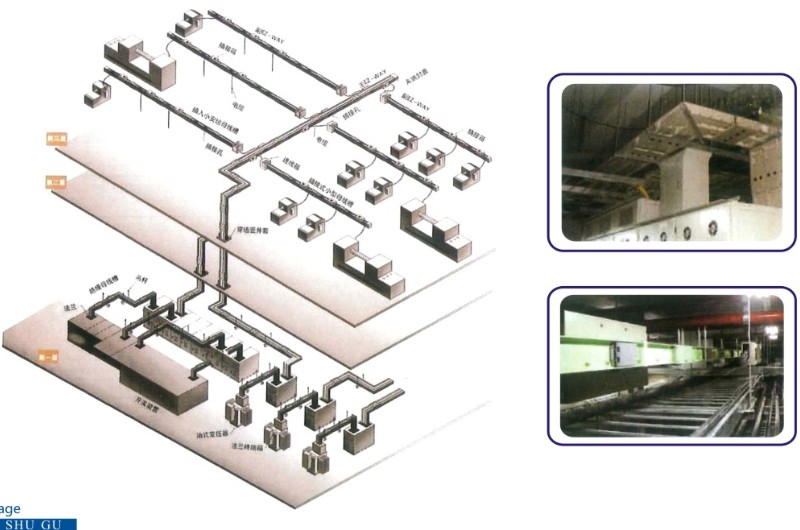

　　1.4厂房用母线槽系统

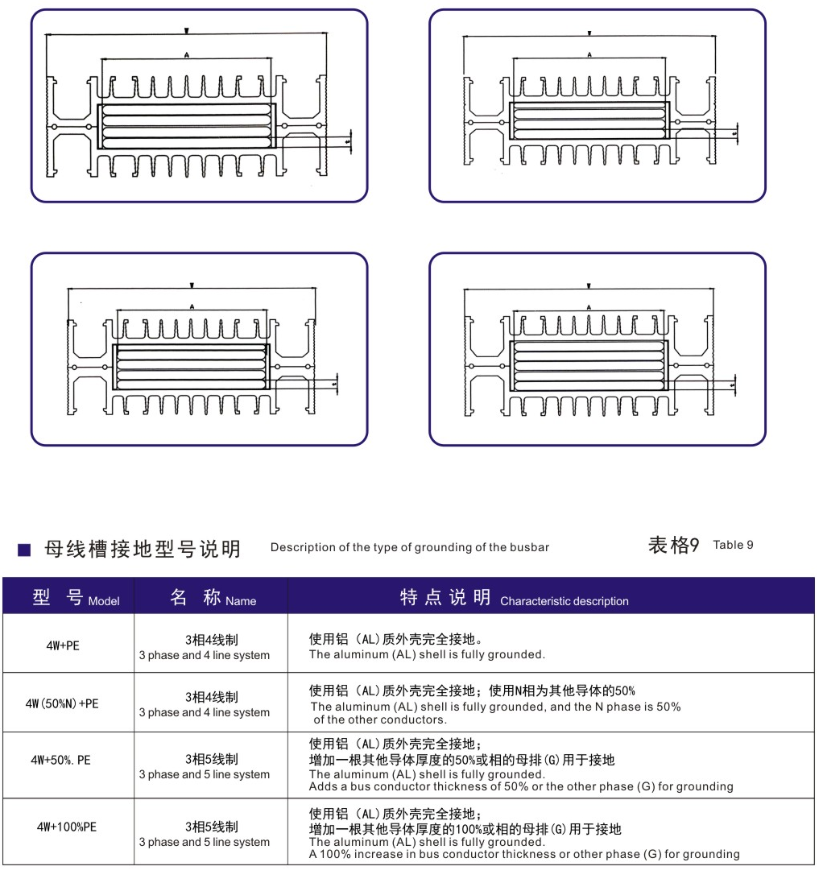

　　2.1接地与谐波

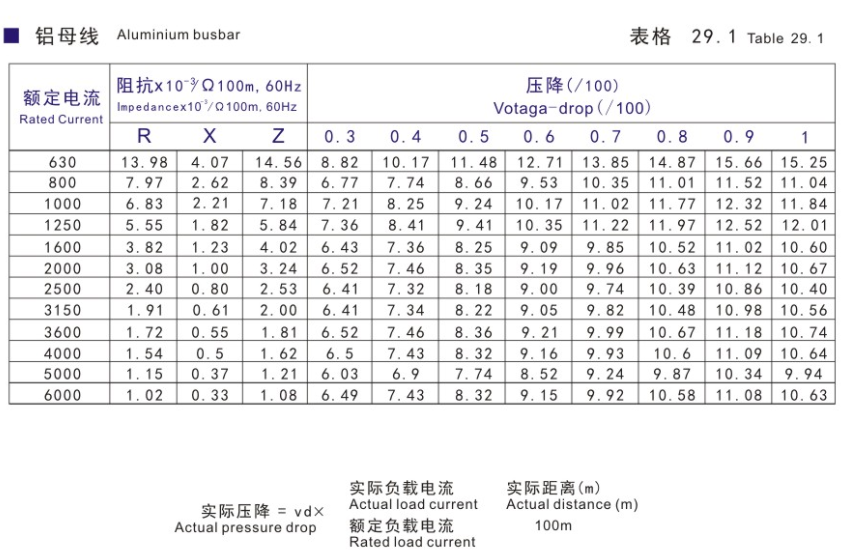

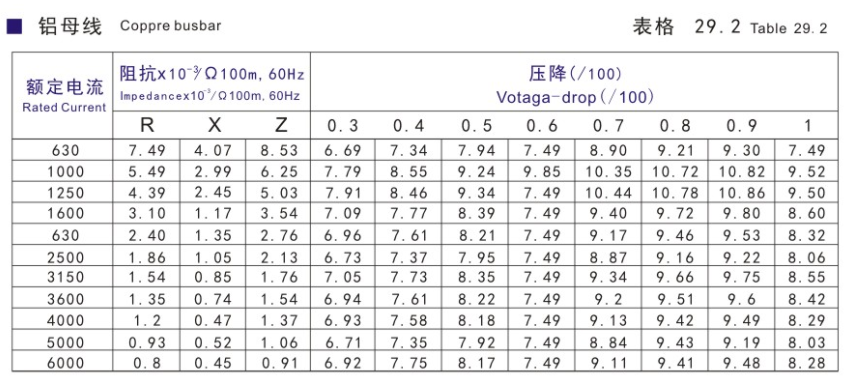

　　3.1阻抗与降压

　　铝铜导体的阻抗值如下所示。

　　线对中心的海米阻值在60HZ时是相同的。对于50Hz情况，将电抗(X)乘以0.83，由于频率影响很小，阻抗(R)不变。线与线之简的许算压降如以卞芳程，cos是功率系数压降^(Vd)=额定载荷(安培*(/3 (cos 0+xsin0)

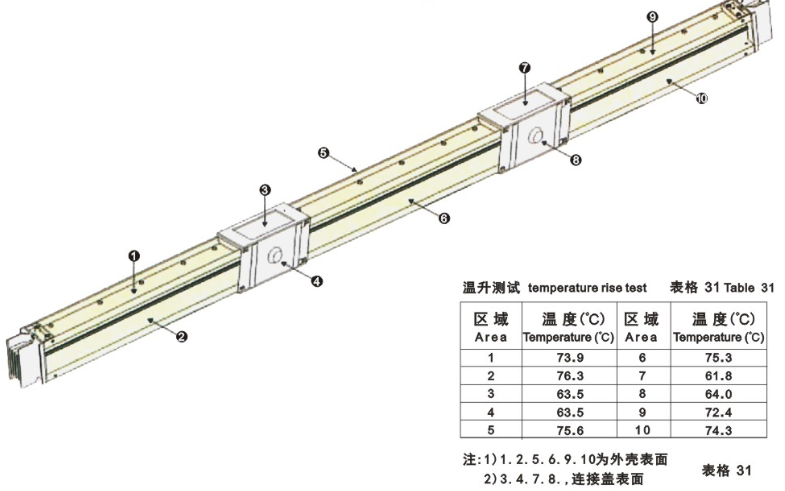

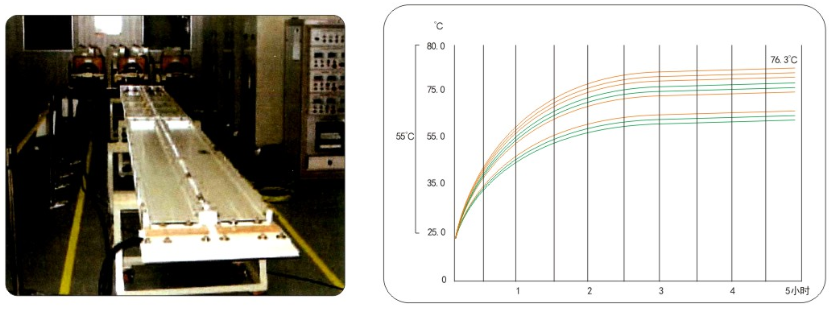

　　3.2温升测试

　　ZC母线槽系统的温升极限值不应该超过定值，导体连接部分不超过环境温度基础上的70℃,或外部外壳槽不超过环境温度基础上的55℃.

　　ZC的有效的散热结构和材料特性能够防止母排槽，连接箱和外部母线系统过热，使其在额定电流下不超出IEC604391&2规定和温升级限值。
