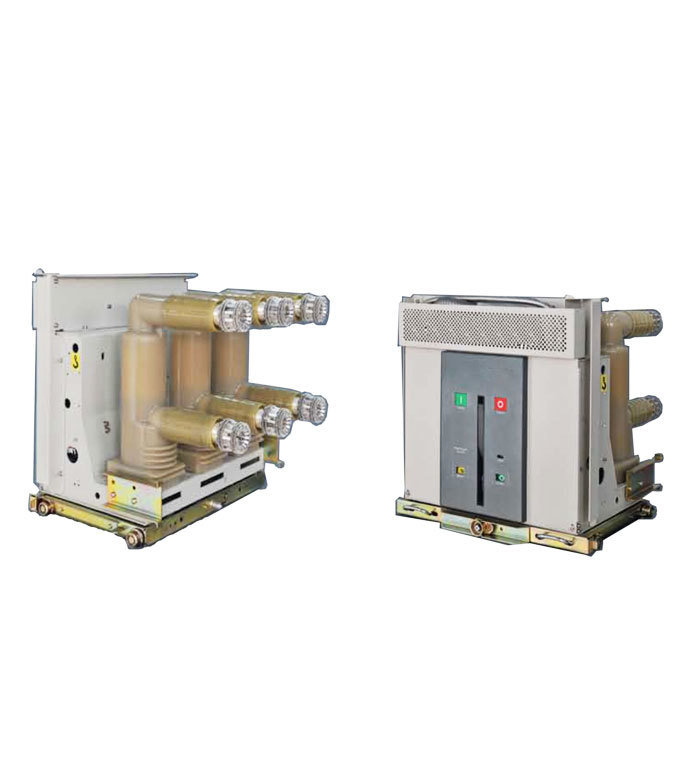

SMART断路器

详情介绍

产品概述

Overview

技术特点

设备与德国公司联合开发的SMART在线监测技术，实时反映断路器运行状态，针对潜在故障即时报警；

断路器控制回路断线报警功能；

断路器灭弧室真空度在线监测功能；

断路器主导电回路温度在线监测功能；

断路器超行程变化在线监测功能；

主导电回路采用固体绝缘固封极柱；

拥有多项专利的一体化弹簧操动机构；

长寿命，高度可靠。

技术标准

SmartEx智能型固封式高压真空断路器设计符合标准

GB1984-2003《交流高压断路器》

GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》

DL403-99《10-35户内交流高压真空断路器定货技术条件》

DL593-2006《高压开关设备和控制设备的共用技术要求》

IEC62271-100《交流高压断路器》

JB3855-96《3.6-40.5KV户内交流高压真空断路器》

GB/T18268-2000《测量、控制和实验室用的电设备电磁兼容要求》

GB/T17799.2-2003《电磁兼容 通用标准 工业环境中的抗扰度试验》

GB/T17626.2-2006《电磁兼容 试验和测量技术》

应用范围

SmartEx智能型固封式真空断路器可用于能源及基础设施、工业、商业及民用建筑领域的中压配电网络保护及控制，特别适用于高压/低压，中压/中压，中压/低压的变电站中。

系列齐全

SmartEx智能型固封式真空断路器：额定电压12KV;额定电流：630A、1250A、1600A、2000A、2500A、3150A、4000A;额定短路开断电流：20KA、25KA、31.5KA、40KA

适配性强

SmartEx智能型固封式真空断路器分手车式和固定式，与国内主流柜型完全适配，安装灵活便捷。

试验

SmartEx智能型固封式真空断路器已通过了以下的各种实验，可以确保其在正常使用条件下安全运行。

型式试验

温升试验

机械寿命试验

动热稳定试验

短路电流开合能力试验

短时和峰值耐受电流试验

工频耐压、雷电冲击耐压试验

特殊试验

切电容试验

高海拔3500m试验

出厂试验

真空断口、相间、对工地频耐压试验

耐压试验

辅助和控制回路绝缘试验

机械、电气操作实验

分合闸同期测试

分合闸时间测试

弹跳时间测试

机械特性测试

回路电阻测试

外观检验

安全可靠

SmartEx智能型固封式真空断路器具有智能型在线监测功能，可在运行状态下对断路器进行实时监测，在故障来临时发出报警信号并可向远端传递；同时产品配备了完善的机械和电器联锁确保运行和检查过程中的安全；产品的设计、制造、安装、服务体系均严格执行ISO9001；2000标准以确保产品质量稳定可靠。
