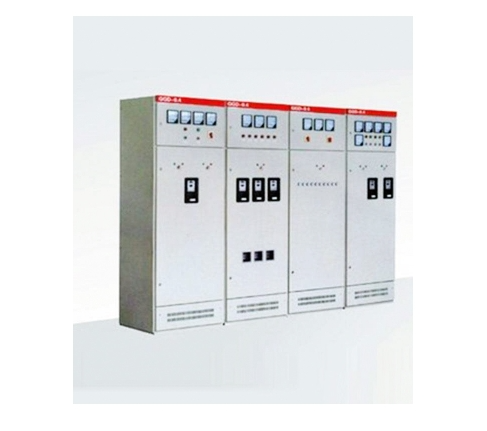

GGD2型交流低压配电柜

详情介绍

一、产品用途

GGD型固定式交流低压开关柜（以下简称装置）适用于发电厂、发电站、厂矿企业等电力用户的交流50-60Hz，额定工作电流至1600A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。

本装置是根据能源部和广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

二、产品特点

装置的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并于20模的安装孔，通用系数高。

装置按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整体美观大方，面目一新。

装置装有电器元件的仪表门用多股软铜线与构架相连。柜内安装件与构架间用滚花螺钉连接，整体构成完整的接地保护电路。

装置柜体的顶盖在需要时刻拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

装置母线夹ZMJ型由高强度、高阻型PPO合金材热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。

三、使用环境

环境温度不高于+40℃，不低于-5℃。

产品安装使用时，使用地点的海拔高度不超过2000M。

周围空气相对湿度不大于90%（+25℃）。

设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

周围空气相对湿度在最高温度40度时不超过5%，在较低温度时允许有较大的相对温度，应考虑到由于温度的变化可能会偶然产生凝露的影响。

装置安装时与垂直面的倾斜度不超过5℃，且整组柜列相对平整。
