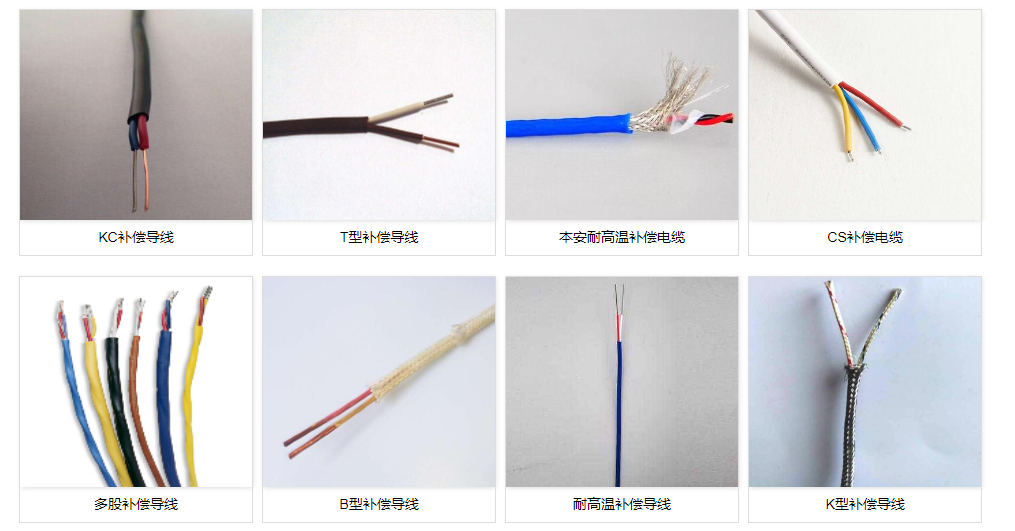

KC补偿导线、 T型补偿导线 、本安耐高温补偿电缆 、 CS补偿电缆、 多股补偿导线、、 B型补偿导线 、 耐高温补偿导线、 K
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
KC补偿导线
本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
二：产品执行标准
GB/T4989-94(等效采用IEC584-3标准)
三：使用特性
1． 导体zui高工作温度：耐热级：聚全***乙丙烯(F46)200℃
可溶性聚四***乙烯260℃
硅橡胶180℃
普通级：聚***乙烯70℃和105℃，交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2． 低环境温度：聚***乙烯护套：固定敷设-40℃，非固定敷设-15℃
***塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃
3． 电缆允许弯曲半径： 非铠装电缆zui小为外径的6倍
铜带屏蔽或钢带铠装点缆zui小为电缆外径的12倍
***塑料绝缘和护套zui小为电缆外径的10倍
四：基本型号及名称 KC KCP SC SCP EX EXP WC WCP KX KXP FF FFP........
1：热电偶用补偿导线
KX-GA-VV | 聚***乙烯绝缘聚***乙烯护套J密级K分度号热电偶补偿导线 |
KX-GA-VVR | 聚***乙烯绝缘聚***乙烯护套J密级K分度号热电偶补偿软导线 |
KX-GA-VVP | 聚***乙烯绝缘聚***乙烯护套铜丝编织屏蔽J密级K分度号热电偶补偿导线 |
KX-GA-VVRP | 聚***乙烯绝缘聚***乙烯护套铜丝编织屏蔽J密级K分度号热电偶补偿软导线 |
KX-HA-FF | ***塑料绝缘和护套J密级K分度号热电偶补偿导线 |
KX-HA-FFR | ***塑料绝缘和护套J密级K分度号热电偶补偿软导线 |
KX-HA-FFP | ***塑料绝缘和护套铜丝编织屏蔽J密级K分度号热电偶补偿导线 |
KX-HA-FFRP | ***塑料绝缘和护套铜丝编织屏蔽J密级K分度号热电偶补偿软导线 |
KX-HA-FG | ***塑料绝缘硅橡胶护套J密级K分度号热电偶补偿导线 |
KX-HA-FGR | ***塑料绝缘硅橡胶护套J密级K分度号热电偶补偿软导线 |
KX-HA-FGP | ***塑料绝缘硅橡胶护套铜丝编织屏蔽J密级K分度号热电偶补偿导线 |
KX-HA-FGRP | ***塑料绝缘硅橡胶护套铜丝编织屏蔽J密级K分度号热电偶补偿软导线 |
KX-HA-FV | ***塑料绝缘聚***乙烯护套J密级K分度号热电偶补偿导线 |
KX-HA-FVR | ***塑料绝缘聚***乙烯护套J密级K分度号热电偶补偿软导线 |
KX-HA-FVP | ***塑料绝缘聚***乙烯护套铜丝编织屏蔽J密级K分度号热电偶补偿导线 |
KX-HA-FVRP | ***塑料绝缘聚***乙烯护套铜丝编织屏蔽J密级K分度号热电偶补偿软导线 |
KX-GA-YJV | 交联聚乙烯绝缘聚***乙烯护套J密级K分度号热电偶补偿导线 |
KX-GA-YJVR | 交联聚乙烯绝缘聚***乙烯护套J密级K分度号热电偶补偿软导线 |
KX-GA-YJVP | 交联聚乙烯绝缘聚***乙烯护套铜丝编织屏蔽J密级K分度号热电偶补偿导线 |
KX-GA-YJVRP | 低烟无卤绝缘和护套铜丝编织屏蔽J密级K分度号热电偶补偿软导线 |
KX-GA-YDYD | 低烟无卤绝缘和护套J密级K分度号热电偶补偿导线 |
KX-GA- YDYD R | 低烟无卤绝缘和护套J密级K分度号热电偶补偿软导线 |
KX-GA- YDYD P | 低烟无卤绝缘和护套铜丝编织屏蔽J密级K分度号热电偶补偿导线 |
KX-GA- YDYD RP | 低烟无卤绝缘和护套铜丝编织屏蔽J密级K分度号热电偶补偿软导线 |
注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号******项即可， 阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料， 屏蔽可采用镀锡铜丝屏蔽。 | |
2：本安型热电偶用补偿导线
IA-KX-GA-YVP | 聚乙烯绝缘聚***乙烯护套铜丝编织屏蔽J密级K分度号本安热电偶补偿导线 |
IA-KX-GA-YVRP | 聚乙烯绝缘聚***乙烯护套铜丝编织屏蔽J密级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FFP | ***塑料绝缘和护套铜丝编织屏蔽J密级K分度号本安热电偶补偿导线 |
IA-KX-HA-FFRP | ***塑料绝缘和护套铜丝编织屏蔽J密级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FGP | ***塑料绝缘硅橡胶护套铜丝编织屏蔽J密级K分度号本安热电偶补偿导线 |
IA-KX-HA-FGRP | ***塑料绝缘硅橡胶护套铜丝编织屏蔽J密级K分度号本安热电偶补偿软导线 |
注：上述型号仅列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号******项即可， 阻燃型在型号前加ZR，ZR192为进口PFA材料， 屏蔽可采用镀锡铜丝屏蔽。 | |
3：补偿电缆
KX-GA-VVP | 聚***乙烯绝缘和护套铜丝编织总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-GA-VVRP | 聚***乙烯绝缘和护套铜丝编织总屏蔽J密级K分度号热电偶用补偿软电缆 |
KX-GA-VPVP | 聚***乙烯绝缘和护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-GA-VPVRP | 聚***乙烯绝缘和护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿软电缆 |
KX-GA-YJVP | 交联聚乙烯绝缘聚***乙烯护套铜丝编织总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-GA-YJVRP | 交联聚乙烯绝缘聚***乙烯护套铜丝编织总屏蔽J密级K分度号热电偶用补偿软电缆 |
KX-GA-YJPVP | 交联聚乙烯绝缘聚***乙烯护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-GAYJPVRP | 交联聚乙烯绝缘聚***乙烯护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿软电缆 |
KX-HA-FFP | ***塑料烯绝缘和护套铜丝编织总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-HA-FFRP | ***塑料烯绝缘和护套铜丝编织总屏蔽J密级K分度号热电偶用补偿软电缆 |
KX-HA-FPFP | ***塑料绝缘和护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-HA-FPFRP | ***塑料绝缘和护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿软电缆 |
KX-HA-FVP | ***塑料烯绝缘聚***乙烯护套铜丝编织总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-HA-FVRP | ***塑料烯绝缘聚***乙烯护套铜丝编织总屏蔽J密级K分度号热电偶用补偿软电缆 |
KX-HA-FPVP | ***塑料绝缘聚***乙烯护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-HA-FPVRP | ***塑料绝缘聚***乙烯护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿软电缆 |
KX-HA-FGP | ***塑料烯绝缘硅橡胶护套铜丝编织总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-HA-FGRP | ***塑料烯绝缘硅橡胶护套铜丝编织总屏蔽J密级K分度号热电偶用补偿软电缆 |
KX-HA-FPGP | ***塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿电缆 |
KX-HA-FPGRP | ***塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽J密级K分度号热电偶用补偿软电缆 |
注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃ | |
4：本安型补偿电缆
IA-KX-GA-FPVP | ***塑料绝缘聚***乙烯护套铜丝编织分屏加总屏蔽J密级K分度号本安型热电偶用补偿电缆 |
IA-KX-GA-FPVRP | ***塑料绝缘聚***乙烯护套铜丝编织分屏加总屏蔽J密级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPFP | ***塑料绝缘和护套铜丝编织分屏加总屏蔽J密级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPFRP | ***塑料绝缘和护套铜丝编织分屏加总屏蔽J密级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPGP | ***塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽J密级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPGRP | ***塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽J密级K分度号本安型热电偶用补偿软电缆 |
注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃ | |
五：代号名称和含义
表2
项目 | 代号 | 说明 |
阻燃特性 | ZR | 分A、B、C级阻燃 |
系列代号 | /IA | 无(本安型) |
绝缘材料 | Y | 聚乙烯 |
YJ | 交联聚乙烯 | |
YD | 低烟无卤阻燃聚烯烃 | |
F | 聚全***乙丙烯(F46)或可溶性聚四***乙烯(PFA) | |
护套材料 | YD | 低烟无卤阻燃聚烯烃 |
V | 聚***乙烯 | |
F | 聚全***乙丙烯(F46)或可溶性聚四***乙烯(PFA) | |
G | 硅橡胶 | |
屏蔽材料 | P | 铜丝编织屏蔽 |
P2 | 铜带绕包屏蔽 | |
P3 | 铝塑复合带绕包屏蔽 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 |
