DZ47L-63 剩余电流动作断路器

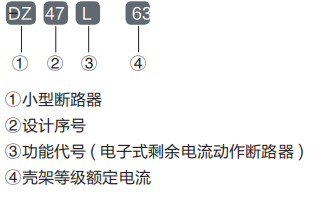

型号含义
正常使用条件
1、周围空气温度：周围空气温度上限为 +40℃，下限为了 -5℃，24h 内其平均值不超过 +35℃。
2、海拔：安装地点的海拔不超过 2000m。
3、湿度：安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度下可允许较高相对湿度，例如 25℃时达 90%。
4、污染等级：断路器污染等级为 2 级。
5、安装类别：断中路器安装类别为 II、III 级。
6、安装型式：采用 TH35-7.5 型钢安装轨安装。
主要技术参数
1、按额定电流分：6、10、16、20、25、32、40、50、63A；
2、按额定剩余动作电流分：0.03A、0.1A、0.3A；
3、按极数分：
a. 单极两线剩余电流动作断路器；
b. 两极剩余电流动作断路器；
c. 极剩余电流动作断路器；
d. 三极四线剩余电流动作断路器；
e. 四极剩余电流动作断路器；
4、按断路器瞬时脱扣器的型式分：
a.C 型 (51n~10In)；
b.D 型 (10In~16In)；
5、额定短路分断能力：6kA
6、额定电压：单极两线和两极：230V，三极、三极四线和四极：400V；
7、额定剩余接通分断能力：I △ m：2000A；
8、额定剩余不动作电流 I △ m: 0.51 △ n；
9、机械电气寿命：
a. 电气寿命：不低于 2000 次；
b. 机械寿命：不低于 10000 次； 10、剩余电流动作的分断时间：≤到 0.1s；

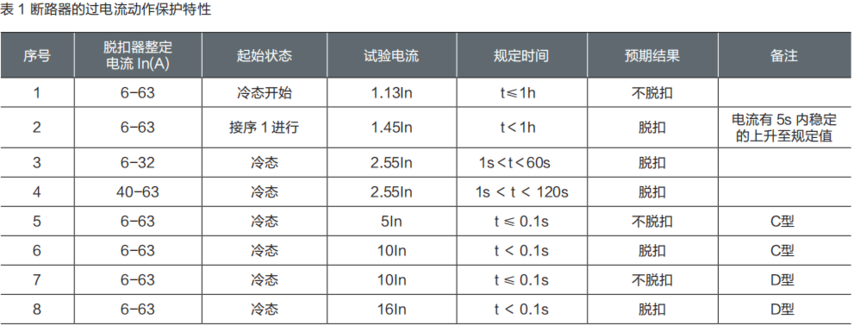

11、断路器的过电流动作保护特性见表 1
