产品图片
JBQ5 系列双电源自动切换开关
JBQ5-1 型双电源自动转换开关电器（以下简称转换开关）适用于交流 50H 或 60Hz 额定工作电压 400V 额定工作电流、63A 及以下的双回路供电系统。可根据需要对两路电源之间的选择性转换。产品具有短路、过载、欠电压、失压保护功能，同时还具备消 防和输出合闸信号功能。特别适用于需有消防要求的写字楼、商场、银行、车站、医院及高层建筑照明线路的安装使用。
型号含义
符合标准
·GB/T14048.1-2006《低压开关设备和控制设备总则》
·GB/T14048.11-2008《低压开关设备和控制设备多功能电器第 1 篇：自动转换开关电器》
正常工作条件
·周围空气温度 a) 上限制不超过 +40℃；b) 下限值不低于 -5℃；c)24h 内平均值不超过 +35℃；
·大气条件 a) 在周围空气温度 +40℃时，空气相对温度不超过 50%，在较低的温度为 +25℃时，最大相对温度为 90%b) 最湿月的平均最低温度为 +25℃时，最大相对温度为 90%℃ ) 已考虑到因温度变化而发生在产品表面上的凝露。
·污染等级及安装类别污染等级为 2 级，安装类型 II、III 类。
产品特点
JBQ5-1 系列双电源自动切换开关是由微型断路器及附件，机械联锁传动机构，控制系统等组成，其特点就是：
·具有体积小、结构简单从而操作简单，使用寿命长、故障率低。
·采用单机驱动、平稳、无噪音、冲击力小。
·具有机械联锁和电气联锁，切换可靠，手动自动均可。
·A.T.S 内装有接线端子，供用户接线可以反映断路器的状态。
JBQ6 系列双电源自动切换开关
JBQ6 自动转换开关 (PC 极 ATSE)，是集开关与逻辑控制于一体，无需外加控制器，正在实现机电一体化的自动转换开关，具 有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、远程电控、紧急手动控制。操作时由逻辑控制板以各种逻 辑命令来管理电机、机械互锁等功能，可实现自动、远程电控、紧急手动控制。
与国际同步的设计理念，采用最新的 CAD 和 protel99 的完美结合，使产品用途多元化，满足了客户不同场合的需求；机电一体化设计， 采用国际先进的逻辑控制技术，抗干扰能力强；功能齐全，安全性能好，自动化程度高，可靠性高。安装方便，是现代配电系统可持续供电 的理想选择。
型号含义
选型举例
JBQ6~100/4~400V In50A 自动转换开关，约定发热电流 100A，交流额定电压 400V，额定电流 50A，4 极 (3 极 + 可通断中性极 )，适用于市电一一发电机组供 电系统的自投自复。 符合标准
1、国际标准：
IEC60947-1 (1998)《低压开关设备和控制设备第一部分总则》
IEC60947-2 (1999)《低压开关设备和控制设备、开关、隔离器、隔离开关机熔断器组合电器》
IEC60947-6 (1999)《低压开关设备和控制设备多功能开关自动转换开关电器》
2、国际标准：
GB/T14048.1-2002《低压开关设备和控制设备总则》
GB/T14048.3-2002《低压开关设备和控制设备、低压开关、隔离器、隔离开关熔断器》
GB/T14048.11-2002《低压开关设备和控制设备多功能电器第一篇：自动转换开关电器》
JBQ7 系列双电源自动切换开关
适用范围
JBQ7 系列智能双电源自动切换系统适用于交流 50/60Hz，额定电压至 400V，额定电流至 1250A 的双路电源的供电系统中，用以 实现常用电源 (N) 与备用电源 (R) 之间的自动切换 ( 也可设定为手动切换 )，使双电源供电用户实现无人值守变电所。本产品适用于特类、 I 类电力系统、高层建筑、住宅小区、军事设施、医院、机场、码头、商场、通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的 重要场所

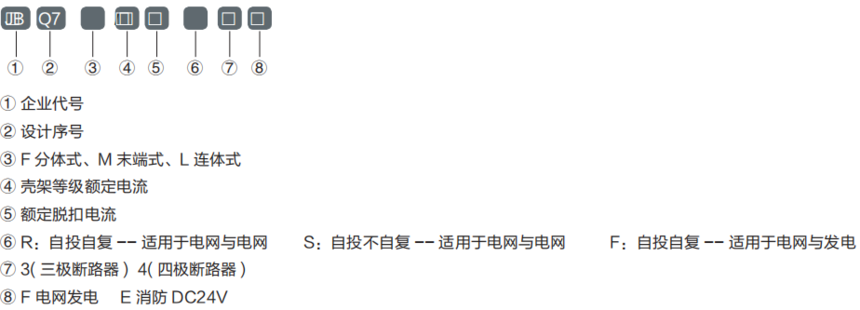

型号含义
正常工作条件
1、周围空气温度为 -25℃ ~+40℃，且 24 小时的平均值不超过 +35℃；
2、大气条件：空气清洁，相对湿度在最高温度 +40℃时不超过 50%，在较低温度时允许有较高的相对湿度，例如 +20℃时为 90%，但应 考虑到由于湿度变化，有可能产生凝露现象。
3、安装地点海拔不超过 2000 米，户外使用。
4、本产品应安装在无剧烈振动和冲击，不足以使电器元件受到不应有腐蚀场所。
5、如果上述条件无能满足时，应由用户和制造厂协商解决。
6、当本产品用户海上石油和核电站时，应另行签订技术协议。
性能
一、智能系统工作原理
控制器对两路电压同时进行检测，对高于额定值110%(可调)的电源电压判为过电电压、低于额定值85%(可调)的判为欠(或失)电压， 微机控制电路对上述检测结果进行逻辑判断，处理结果通过延时 ( 可调 ) 电路驱动相应的指令向电动操作机构发出分闸或合闸指令，上述检 测结果可在智能自动控制面板 LCD 显示屏上显示出来，也可以同时通过串口与计算机相连采用软件控制，供用户查找原因，以便用户在最 短的时间里修复线路，使用双电源供电恢复原状态。
二、智能自动控制器按控制功能分为三种
1、自投自复 (R) 适用电网与电网 智能自动控制器对两种电源 ( 即常用电源和备用电源 ) 进行自动切换，正常状态时由常用电源供电，当常用电源出线故障或异常 ( 任何 一相电压发生过压、欠压、失压或缺相）时，经已设定 ( 可调 ) 的延时时间自动切换备用电源供电当常用电源恢复正常后，经已设定 ( 可调） 的延时时间自动返回至常用电源供电，当备用电源出线故障或异常 ( 任一相电压发生过压、欠压、失压或缺相 ) 时，控制器发出常用或备用 电源报警。
2、自投不自复 (S) 适用于电网与电网。 自投不自复的自动控制器对两路电源 ( 即常用电源或备用电源 ) 进行自动切换。在任一电源出线异常 ( 任一相电压发生过压、欠压或缺 相）时，经已设定的延时自动切换至另一正常电源，但当异常电源恢复正常后，不能自动回复。
3、电网与发电(F)(当用于电网与发电系统时，转换时间应设定为15秒)电网一发电的自动控制器对电网和发电两路电源进行自动切换， 在电网电压低于 85% 额定电压时，经发电延时指令发出发电指令 ( 以一组常开常闭触电输出 )。当发电电压达到 85% 额定电压时，先从电 网断开负载电路，经卸载指令，卸去次要负载 ( 以另一组常开常闭触电输出 )，再经延时转换至发电电源。当电网恢复正常 ( 达到 85% 额定 电压以上 ) 后，经智能控制器逻辑判断，自动将负载电路从发电电源断开，切换到电网供电。
三、当常用电源不正常时，微机将检测当前预置工作状态 1 手动、自动、自复、不自复和备用电源是否正常决定是否切换。启动备用电源， 系统负载由备用电源供电。
JBQ7 智能双电源切换开关状态填值表
四、双电源供电双分状态 系统负载于双分状态时，不论两组电源是否正常以及系统“手动”和“自动”的预置状态，系统都仍然保持在双分状态。只有在操作 按键盘 ( 手动 ) ( 自动 ) 后，才将系统工作转入非双分状态 ( 手动一常用一备用或自动一自复一不自复 ) 负载才有供电，并按上述处理。 五、开关功能：
1、过负荷和短路保护；
2、断相、短路保护；
3、失压、欠压、过压保护；
4、具有自动切换时间可调，1 秒一 30 秒；
5、高性能单片机程序控制，抗干扰能力强，保护精度高；
6、具有体积小，稳定性高、连续工作可靠等优点；
7、具有中央微机控制通讯接口；
8、无噪音运行，节能降耗，符合国家绿色电气产品标准；
9、具有远距离控制消防信号输出。

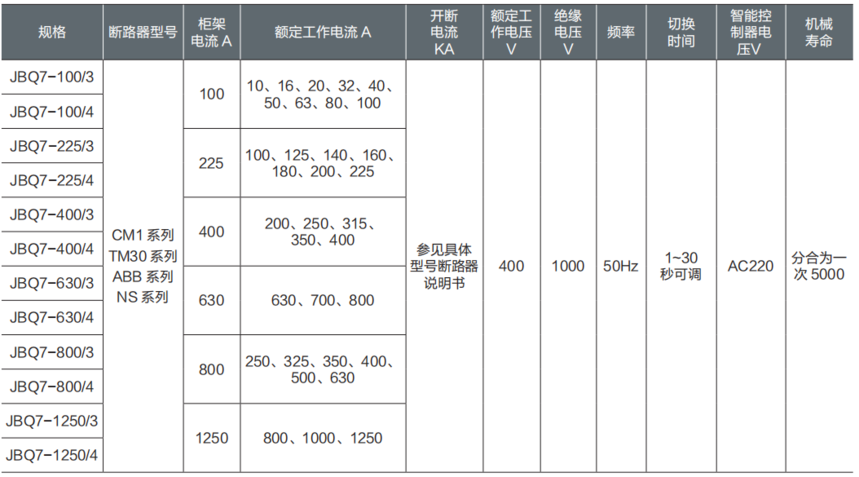

主要技术参数
