产品详情

HR3 系列熔断器式隔离开关 、 HR5 系列熔断器式隔离开关

联系人：金爱仁
联系电话：1333607****
企业地址浙江省-杭州市
详细地址浙江省杭州市余杭区瓶窑镇凤都村2幢3层141室
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
公司主要生产高低配电柜，环网箱，照明箱，元件刀开关，双电源开关，断路器，接触器等， 产品广泛用于房地产，建筑工地，工业厂房，石油，化工，煤炭，电力，医药，航空，船舶等行业。 公司经不断发展已成为一家管理规范运行科学，流程合理的电气成套企业，已取得了各种高低压成套产品的型式试验报告及各种 CCC 证书，通过了ISO9001 的质量管理体系，14001 环境体系与 18001 职工健康体系认证，具备了高低压成套产品的设计、生产、销售、售后服务的能力 , 业务范围已扩展到了全省及周边各省市及地区。 近年来公司坚持以市场为导向 , 以效益为目标 , 以质量求生存，以安全提效益 , 积极对外开拓施工业务 , 开拓并站稳了拓展的市场 , 公司业务以外拓施工为主。实现先进的管理手段 , 实施送变电 施工的名牌战略 , 以质量求市场 , 以安全求效益 , 以信誉求发展 , 走安全、质量、效益的兴司之路 , 决心以科学的管理模式 , 良好的信誉向国内各客户提供优质的服务。

产品图片



HR3 系列熔断器式隔离开关

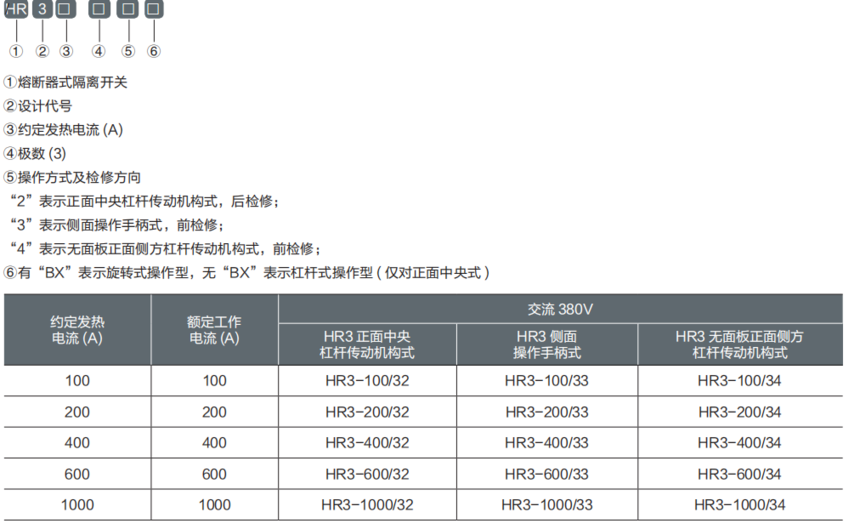

型号含义



正常工作条件和安装条件


1. 周围空气温度不高于 +40℃，不低于 -5℃

2. 安装地点的海拔不超过 2000m。

3. 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由 于温度变化偶尔产生的凝露应采取特殊的措施。

4. 周围环境的污染等级为 3 级。

5. 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘 的气体和尘埃


主要参数及技术性能

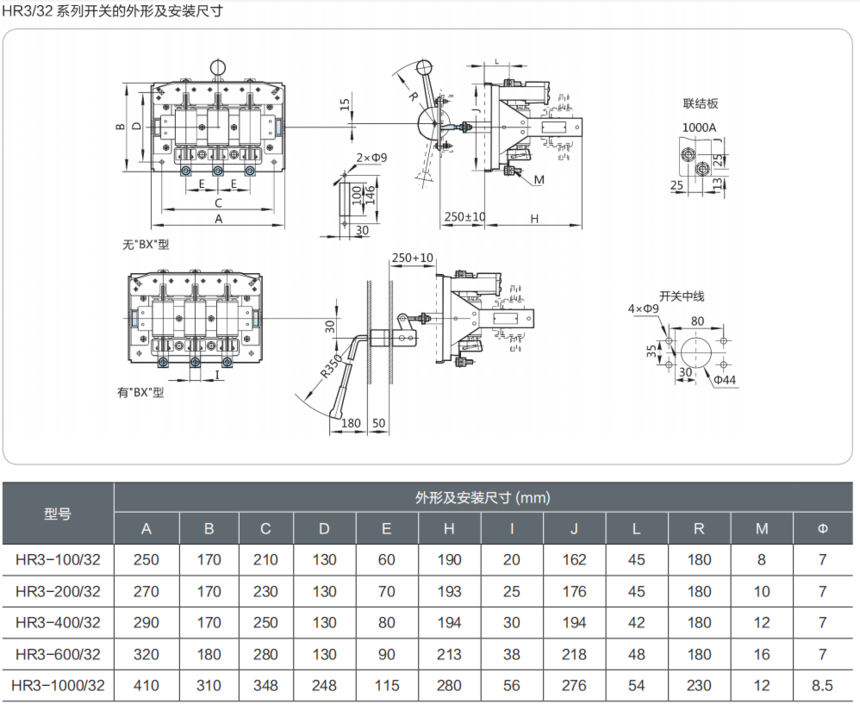

外形及安装尺寸

熔断器式隔离开关 ( 以下简称开关 ) 是熔断器和刀开关的组合电器，具有熔断器和刀开关的基本性能，在电路正常供电的情况下，接 通和切断电源由刀开关来担任。当线路或用电设备过载或短路时，熔断器的熔体烧断，及时切断故障电流。前操作前检修的开关，中央有供 检修和更换熔断器的门，主要供 BDL 配电屏上安装。 前操作后检修的开关主要供 BSL 配电屏上安装。侧操作前检修的开关可以制成封闭 的动力配电箱。 额定电流 1000A 及以下的刀开关带有安全挡板，并装有灭弧室。灭弧室是酚醛布板和钢板冲制件铆合而成的。 开关的熔断器固定在带弹簧、锁板的绝缘横梁上，在正常运行时，保证熔断器不脱扣，而当熔断体因线路故障而熔断后，只需要按下 锁板可以很方便地更换熔断器。



HR5 系列熔断器式隔离开关


型号含义



正常工作条件和安装条件

1. 周围空气温度不高于 +40℃，不低于 -5℃。

2. 安装地点的海拔不超过 2000m。

3. 湿度： 最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变 化偶尔产生的凝露应采取特殊的措施。

4. 周围环境的污染等级为 3 级。

5. 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘 的气体和尘埃。


主要参数及技术性能

1. 额定绝缘电压：1000V。

2. 额定工作电压：415V、690V 两种；

3. 额定工作电流：415V：100A、200A、400A、630A 四种；

 690V：100A、200A、315A、425A 四种。

4. 开关的接通和分断能力和额定熔断短路电流 ( 见表 1)。

5. 开关的机械寿命分别为 3000 次 (100A、200A) 和 1000 次 (400A、630A)。

6. 开关的电寿命分别为 300 次 (100A) 和 200 次 (200A、400A、630A) 接通与分断条件按 ( 表 2)。

7. 辅助开关 (Lx19K) 的额定工作电压交流 380V，额定发热电流 5A，额定控制容量 300VA。






HR3 系列熔断器式隔离开关


型号含义



正常工作条件和安装条件


1. 周围空气温度不高于 +40℃，不低于 -5℃

2. 安装地点的海拔不超过 2000m。

3. 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由 于温度变化偶尔产生的凝露应采取特殊的措施。

4. 周围环境的污染等级为 3 级。

5. 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘 的气体和尘埃


主要参数及技术性能



外形及安装尺寸

熔断器式隔离开关 ( 以下简称开关 ) 是熔断器和刀开关的组合电器，具有熔断器和刀开关的基本性能，在电路正常供电的情况下，接 通和切断电源由刀开关来担任。当线路或用电设备过载或短路时，熔断器的熔体烧断，及时切断故障电流。前操作前检修的开关，中央有供 检修和更换熔断器的门，主要供 BDL 配电屏上安装。 前操作后检修的开关主要供 BSL 配电屏上安装。侧操作前检修的开关可以制成封闭 的动力配电箱。 额定电流 1000A 及以下的刀开关带有安全挡板，并装有灭弧室。灭弧室是酚醛布板和钢板冲制件铆合而成的。 开关的熔断器固定在带弹簧、锁板的绝缘横梁上，在正常运行时，保证熔断器不脱扣，而当熔断体因线路故障而熔断后，只需要按下 锁板可以很方便地更换熔断器。



HR5 系列熔断器式隔离开关


型号含义



正常工作条件和安装条件

1. 周围空气温度不高于 +40℃，不低于 -5℃。

2. 安装地点的海拔不超过 2000m。

3. 湿度： 最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变 化偶尔产生的凝露应采取特殊的措施。

4. 周围环境的污染等级为 3 级。

5. 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘 的气体和尘埃。


主要参数及技术性能

1. 额定绝缘电压：1000V。

2. 额定工作电压：415V、690V 两种；

3. 额定工作电流：415V：100A、200A、400A、630A 四种；

 690V：100A、200A、315A、425A 四种。

4. 开关的接通和分断能力和额定熔断短路电流 ( 见表 1)。

5. 开关的机械寿命分别为 3000 次 (100A、200A) 和 1000 次 (400A、630A)。

6. 开关的电寿命分别为 300 次 (100A) 和 200 次 (200A、400A、630A) 接通与分断条件按 ( 表 2)。

7. 辅助开关 (Lx19K) 的额定工作电压交流 380V，额定发热电流 5A，额定控制容量 300VA。
