抗晃电装置

 一、产品概述

AGS-2201综合型抗晃电装置，是专为电网晃电时接触器主动释放，电机停机而开发，吸收再启式和保持式的综合优势，模块正常工作时采用与控制回路“串联”的方式，模块异常时控制回路常闭进入旁路运行模式，具有兼容性强、可靠性高、晃电录波、安装方式灵活等诸多优势。

常规意义上“晃电”是指因雷击、瞬间短路或其他原因引起电网电压波动或短时断电的现象，其中电压暂降是指电压有效值降至额定工作电压的10%~90%，持续时间在10ms~600ms的晃电，工业现场的电机主要有直接启动、变频启动和软启动等控制方式，接触器能够保持的参数为不小于额定电压45%持续时间不超过60ms，一般的晃电非常容易导致接触器释放，变频器运行过程中晃电发生时直流母线电压跌落，变频器报警停机，软启动通常启动结束后转为接触器保持，晃电时接触器同样会释放电机停机。

AGS-2201综合型抗晃电装置，通过采集电网三相母线电压、接触器线圈电压以及控制回路电压形成复合判据，接触器吸合后延时10秒过零切换到直流保持模式，当晃电发生时，内部超级电容系统自动投入，系统开始计时，在设定晃电时间内，系统自动记录晃电波形，系统晃电基本不受影响，从而保证生产正常进线行，由于综合型采用串联接入方式，当模块直流保持异常时主动退出到再启式模式。变频器型和软启动型抗晃电装置进行复位和重新启动，并与DCS系统进行配合。

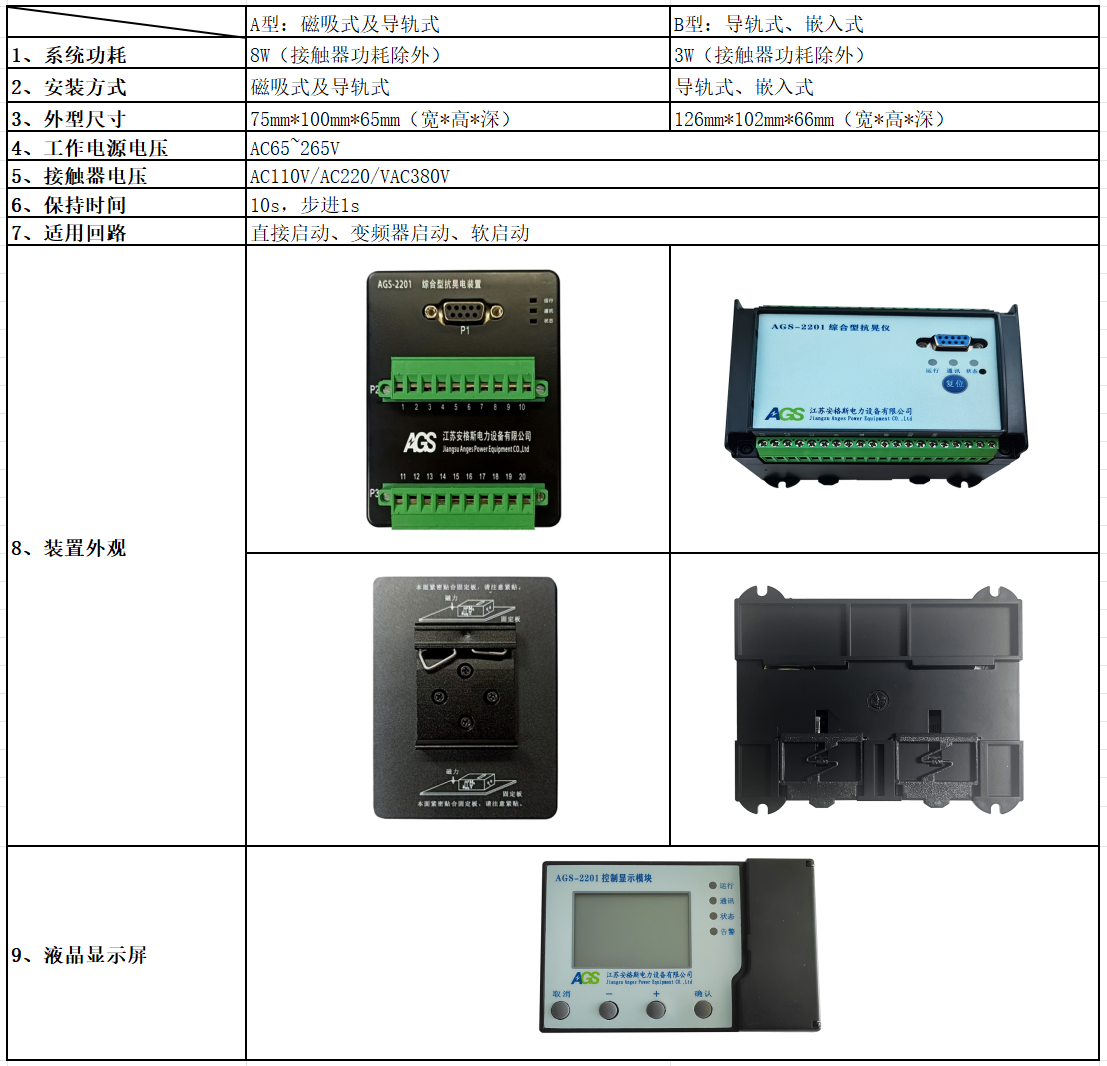

 二、产品特点

1) 保持式、再启式、保持及再启，三种运行模式可以灵活选用；

2) 交流启动，直流保持，稳定性好；

3) 接触器保持电流自适应，兼容性强；

4) 三相全监视，单相故障可录波；

5) 晃电时间可达10S，且易修改；

6) 提供状态信号输出，便于配合DCS；

7) 全信息录波，扰动看得见；

8) 装置异常时能自动脱离原控制回路，不影响设备正常启动运行。

 三、产品工作原理

  交流启动：正常启动时，按下SH启动按钮，电流经抗晃电装置常闭节点，KM线圈得电，KM节点自动保持，控制回路启动，抗晃电装置监测回路工作电流以及回路控制电压。

  机械过零切换：交流启动结束后，经10秒延时，通过机械过零专有切换技术将KM电源由交流切换为直流，抗晃电装置自动调节恒流源以保持KM可靠的吸持，抗晃电装置进入节能抗晃状态。

  晃电保持：当系统出现晃电时，抗晃电装置自动进入录波，并记录晃电时刻，内部超级电容自动输出直流恒流源，超级电容和内部直流过渡切换200纳秒左右，系统中该时间完全忽略。

  异常再启式：抗晃电装置实时动态监视交、直流电压和电流，直流输出异常时，系统自动进入再启式抗晃模式，报警灯点亮，相关报警继电器闭合，提醒运检人员检修。

  装置控制回路采用旁路设计方式，具有完善的自检功能及安全电路设计，设备异常时有装置异常接点输出及异常告警信息，并切换脱离接触器控制回路，不影响供电运行操作。
