ZWMSA-03-V2太阳能无线倾角传感器

一、功能简介：

我公司针对工程建筑设备安装角度偏差导致设备运行不良及建筑设备由于地陷及大风吹摆引起倾斜等危害，开发了能够在工业环境下长期稳定运行的ZWMSA-03-V2太阳能型无线角度传感器。

该产品采用超低功耗设计、太阳能供电，射频通讯、CRC校验等技术，该产品有高分辨率、精度高、误差小等优点。能够满足不同客户测量问题。实时将采集到的角度变化通过射频通讯，传输到监控终端上，

实现不间断的、准确的自动化监测。

二、应用领域：

各种建筑及制造行业需要测量角度偏差的场所，例如弹簧土木机械、坑道支架检测、塌方监测及高压铁塔倾斜变化等。其中角度变化量是一项重要且必须测量指标，而角度传感器是测量某一基准位角度的装置，是建筑及制造行业所必须的测量设备。

目前市场上已有多种角度测量传感器，但是他们存在电池或者市电供电、价格贵、有线传输且必须人工测量校准的缺点；因此开发一款能量自取、无线发射、定期自动测量角度变化实现无人值守的新型角度传感器具有很好市场应用价值。

三、技术参数：

工作环境	-40～70℃ ,<95%RH
工作频段	433MHz（免申请）
发射功率	10dBm
通讯速率	10kbps
传输距离	≥500m（开阔空间）
固定方式	磁铁吸附加螺栓固定
测量范围	-70 ～ +70 °
分辨率	0.01 °
测量误差	（-60 °~ +60 ° ) ±0. 1 ° , （其它） ±0.3 °
供电方式	太阳能取电
测量间隔	30S
发送间隔	每 10min 发一包，角度突变 >2 °触发发送
抗振性能	20g(5…2000HZ)
加速度	±2g
使用寿命	≥ 8 年
防护等级	IP67

四、硬件安装

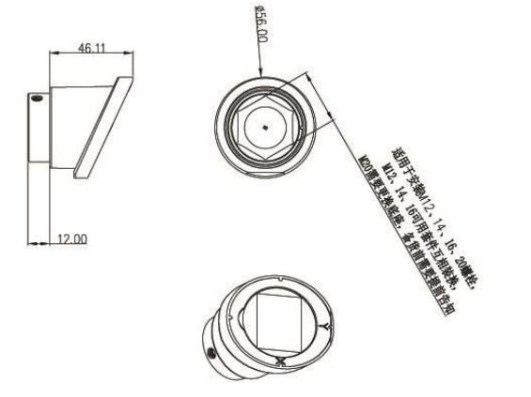

1、外形尺寸（单位：mm）：

ZWMSA-03-V2 型无线倾角传感器(图1)

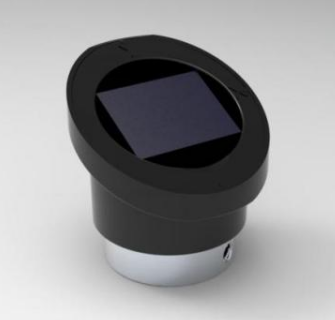

2、实体外观

ZWMSA-03-V2 型无线倾角传感器(图2)

3、产品安装

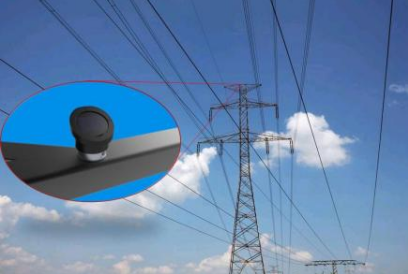

3.1、安装位置：输电线路铁塔；

3.2、安装方式：产品采用磁铁吸附于螺丝上，并通过两个内六角螺丝进行固定；

ZWMSA-03-V2 型无线倾角传感器(图3)

五、应用模式：

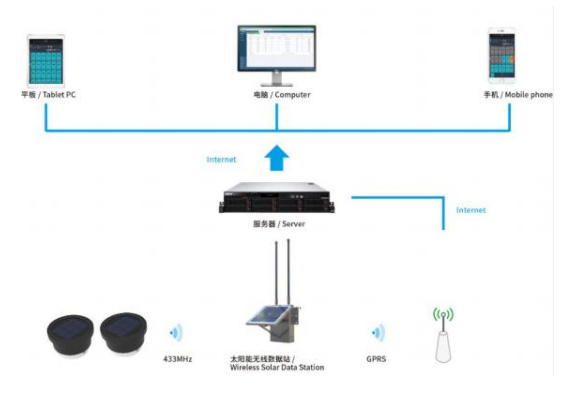

1 、应用场景

ZWMSA-03-V2 型无线倾角传感器(图4)

2 、测试安装

2.1 、检测传感器：

2.1.1 、将太阳能无线倾角传感器放于太阳光可直接照射位置，太阳能板一侧面向太阳，放置 10 分钟；

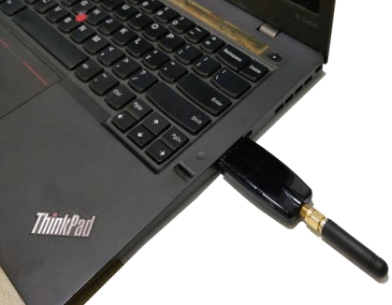

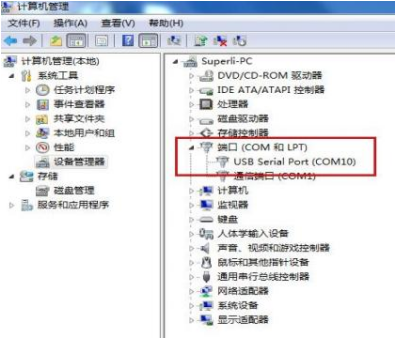

2.1.2 、将接收工具插入笔记本电脑 USB 口内，并安装驱动。（驱动程序详见附件一）

ZWMSA-03-V2 型无线倾角传感器(图5)

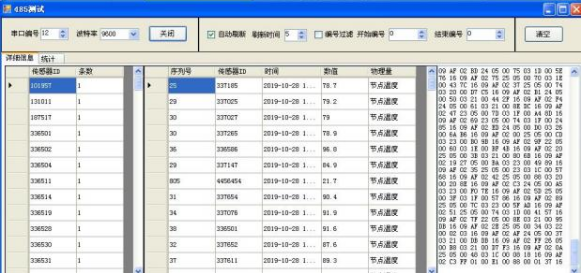

2. 1.3 、打开调试软件，配置对应的端口号及波特率，并打开端口；（调试软件详见附件一）

ZWMSA-03-V2 型无线倾角传感器(图6)

2. 1.4 、约 20 秒左右，传感器会发出信号，此时笔记本电脑上的调试软件上应会接收到数据；

请核对软件上收到的传感器编号与需要测试的传感器本体上的编号是否一致，如果一致，则标识成功，否则标识失败

ZWMSA-03-V2 型无线倾角传感器(图7)

2.2 、安装传感器

2.2.1 、将传感器凹面吸附于塔杆螺丝上；

2.2.2 、用内六角扳手将两个内六角螺栓拧紧即可。

ZWMSA-03-V2 型无线倾角传感器(图8)

2.3 、安装记录：

2.3.1、每个无线倾角传感器均有唯一编码，在安装过程中，需记录好编码与安装位置对应关系（填写：《安装记录表》）。

2.3.2、可通过安装记录表先分配好每个编号所对应的安装位置，再根据该分配表进行安装。必须保证记录表上信息的可靠性。

安装记录表

合同号：		客户：			工程名：
组号	编号	名称	位置	相位	编号	状态	备注
第组				A
				B
				C
第组				A
				B
				C
第组				A
				B
				C
第组				A
				B
				C
第组				A
				B
				C
				B
				C

六、接线方式

产品无需外部接线

七、驱动程序及测试软件

ZWMSA-03-V2 型无线倾角传感器(图9)

八、注意事项：

1、传感器编号与倾角接收装置务必一一对应；

2、任何情况下禁止自行拆开壳体，拆开后不予保修。

3、本产品属发明专利，受国家专利法保护。
