CY-DBJY 交直流电表校验装置

联系人：刘涛
联系电话：027-6561****
企业地址湖北省-武汉市
详细地址江汉区新华下路新华家园二区9-2-203号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
武汉创亿电气设备有限公司是一家专注高压测试设备研制、生产的高新技术企业，公司拥有雄厚的技术人才，并通过与武汉各大院校、科研院所的广泛合作，生产电力检测设备、仪器仪表、电力工业自动化系统的研发、生产与销售为一体的高科技企业。向全国电力行业提供了大量的优质产品与完善的售后服务，受到了用户的一致好评。 公司秉承先进的研发管理理念，组建了技术力量雄厚的研发体系和高素质的销售团体。同时利用自身优势，积极涉足电力软件开发及国外先进设备的引进经销等领域。现已与国家电网公司、西安高压研究所、武汉高压研究所、武汉大学（武汉水利电力大学）等科研院校建立了密切的技术合作关系，为公司的技术进步奠定了良好基础。 创亿人秉着“产品就是人品”的企业理念，严格执行ISO9001国际质量体系标准，建立起一套完善的质量合格证体系。以满足用户为主题，以优质的服务，合理的价格，同时被国家经贸委列为城乡电网建设和改造推荐企业。产品开发以国内外先进技术为起点，以国家相关行业标准为依据，已结合电力系统的发展远景需要的目标。面向全国电力系统、冶金石化系统，厂矿及事业单位提供多种类型的高科技电力检测产品，深受用户赞誉，企业产品已在我国电力、煤碳、石油、化工、冶金、建筑、铁路、通信、国防等部门得到广泛的应用。市场覆盖全国各个省区。公司同时还代理进口和国产的仪器仪表、调试设备，以满足用户的需求。

产品图片

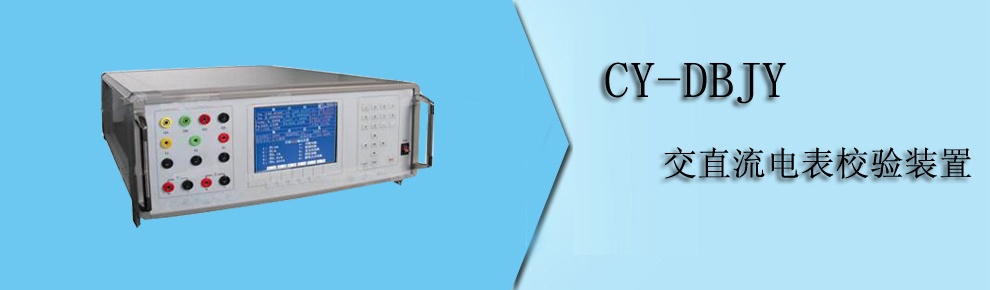

CY-DBJY 交直流电表校验装置



CY-DBJY 交直流电表校验装置

产品概述

本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG307-2006以及相关国家标准的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是用数字信号处理（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。显示器采用6.5英寸TFT彩色液晶屏,图表字符显示请晰。

主要功能及特点

  1. 可自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）、单相交流电能表和三相交流电能表（选项）以及直流电压、电流表的基本误差。

  2. 在测量交流电压、电流、有功功率时，其准确度为 0.05级 ；由于装置内设有高于60KHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。

  3. 可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

  4. 设有 RS-232 接口或USB接口。通过上位机软件，由 PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。

  5. 设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传

主要技术指标

  1. 工频交流输出

  • 电压量程 ：50V、100V、200V、400V、600V，每相较大输出容量20VA；

  • 电流量程　 0.2A、1A、2.5A、5A、10A、50A，每相较大输出容量50VA；

  • 电压、电流调节范围：0～130%，

  • 调节细度：5×10－5；

  • 电压、电流、有功功率及电能准确度：0.05%；

  • 无功功率及电能准确度： 0.1%；

  • 电流对同名相电压的相位准确度：0.05°；

  • 频率调节范围： 45～65Hz，

  • 调节细度： 0.001Hz，

  • 调定值准确度：0.01Hz；

  • 相位调节范围：0～359.99°，   调节细度0.01°，   调定值准确度 0.05°

  • 电压、电流输出波形失真度：≤0.3%；

  • 电压、电流及功率输出稳定度：≤0.01%/60s (峰－峰值)

  • 谐波2～31次， 幅度～20%， 相位细度0.01°·N（N为谐波次数）

  1. 直流输出

    • 电压量程：75mV、75V、150V、300V、500V、1000V，较大输出容量    20W；

    • 电流量程：0.5A、1A、2.5A、5A、10A、50A，较大输出容量    20W；

    • 电压、电流调节范围：0～120%（1000V除外），

    • 调节细度： 5×10－5；

    • 电压、电流输出稳定度：≤0.01%/60s（峰－峰值）；

    • 电压调定值准确度：0.05%；

    • 电流调定值准确度：0.1%；

    • 75mV输出（负载≥5Ω）准确度：0.1%。

  2. 工作电源：单相  220V±10%，50Hz±5%。

  3. 使用环境：温度 20℃±10℃，相对湿度  ≤85%RH。

  4. 体积重量：约536×532×205mm3，25kg。


CY-DBJY 交直流电表校验装置



CY-DBJY 交直流电表校验装置

产品概述

本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG307-2006以及相关国家标准的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是用数字信号处理（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。显示器采用6.5英寸TFT彩色液晶屏,图表字符显示请晰。

主要功能及特点

  1. 可自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）、单相交流电能表和三相交流电能表（选项）以及直流电压、电流表的基本误差。

  2. 在测量交流电压、电流、有功功率时，其准确度为 0.05级 ；由于装置内设有高于60KHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。

  3. 可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

  4. 设有 RS-232 接口或USB接口。通过上位机软件，由 PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。

  5. 设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传

主要技术指标

  1. 工频交流输出

  • 电压量程 ：50V、100V、200V、400V、600V，每相较大输出容量20VA；

  • 电流量程　 0.2A、1A、2.5A、5A、10A、50A，每相较大输出容量50VA；

  • 电压、电流调节范围：0～130%，

  • 调节细度：5×10－5；

  • 电压、电流、有功功率及电能准确度：0.05%；

  • 无功功率及电能准确度： 0.1%；

  • 电流对同名相电压的相位准确度：0.05°；

  • 频率调节范围： 45～65Hz，

  • 调节细度： 0.001Hz，

  • 调定值准确度：0.01Hz；

  • 相位调节范围：0～359.99°，   调节细度0.01°，   调定值准确度 0.05°

  • 电压、电流输出波形失真度：≤0.3%；

  • 电压、电流及功率输出稳定度：≤0.01%/60s (峰－峰值)

  • 谐波2～31次， 幅度～20%， 相位细度0.01°·N（N为谐波次数）

  1. 直流输出

    • 电压量程：75mV、75V、150V、300V、500V、1000V，较大输出容量    20W；

    • 电流量程：0.5A、1A、2.5A、5A、10A、50A，较大输出容量    20W；

    • 电压、电流调节范围：0～120%（1000V除外），

    • 调节细度： 5×10－5；

    • 电压、电流输出稳定度：≤0.01%/60s（峰－峰值）；

    • 电压调定值准确度：0.05%；

    • 电流调定值准确度：0.1%；

    • 75mV输出（负载≥5Ω）准确度：0.1%。

  2. 工作电源：单相  220V±10%，50Hz±5%。

  3. 使用环境：温度 20℃±10℃，相对湿度  ≤85%RH。

  4. 体积重量：约536×532×205mm3，25kg。
