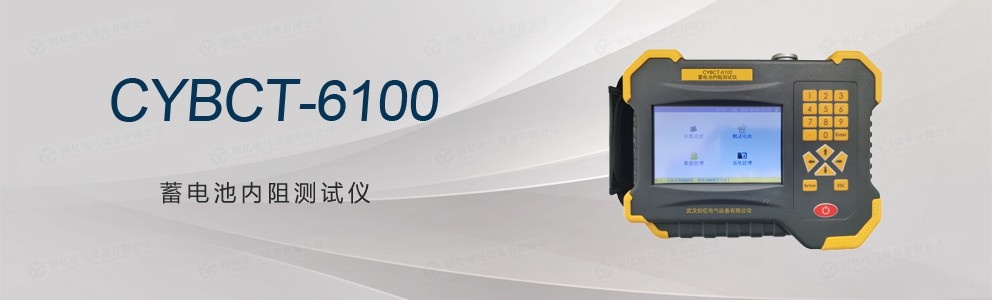

CYBCT-6100 蓄电池内阻测试仪

产品概述

蓄电池作为电源系统的关键组成部分，必须每年、每个季度甚至每个月都要进行测试和维护并且需要定期对其测试数据进行分析。

目前，国内对阀控铅酸电池的维护一般是检查电池的浮充电压，实践证明，电压与容量无相关性，因为电压只是反映电池的表面参数。

国际上，内阻的测试已被广泛应用于电池的日常维护而取代过去的电压检查法。因为内阻是反映电池内部的参数，电池的内阻已被公认是准确而快速的判断电池健康状况的重要参数。

关于内阻与容量的结论是：当电池的内阻大于初始值(基值)的25％时，电池将无法通过容量的测试。当电池的内阻大于初始值(基值)的2倍时，电池的容量将在其额定容量的80％以下。

蓄电池内阻测试仪是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪器。该仪表通过在线测试，能显示并记录多组电池电压、内阻、连接条电阻等电池重要参数，有效地判别电池优良状况，并可与计算机及专用电池数据分析软件一起构成智能测试设备，进一步跟踪电池的衰变趋势，并提前报警，以利于工程技术及管理人员酌情处理。

产品特点

（一）主要功能

1.快速在线测量电池的电压、内阻、连接电阻等参数。

2.电池内阻、电压超限报警。

3.仪表采用抗交流纹波噪音电路技术，使仪表测试结果更加准确，测试结果一致性更好。

4.仪表具有快速重测功能，测试过程中发现人为误操作，可进行重测并自动覆盖原数据。

5.仪表预存有超过200个参考内阻值，也可自定义。

6.电池参数全部按分组编号，便于数据管理。

7.配套强大的计算机电池状态智能分析软件,实现电池的"病历"跟踪分析。

8.自动测试模式方便用户测量。

①　自动分析判断电池的"劣化"状态。

②　形成历史记录库，描述电池状态曲线。

③　同组电池对比分析。

④　所有电池分级管理（优、良、中、差）。

（二）主要特点

1.高精度在线测试，全自动量程转换，大容量数据存储。

2.仪表在0.000-19990S测量范围自动转换量程。

CYCF-220V-80A蓄电池充放电测试仪

产品概述

在所有信息化、自动化程度不断提高的运行设备、运行网络系统中, 不间断供电是一个最基础的保障。 而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的能源供给者。

我们知道, 蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程, 需要定期或按需适时的对蓄电池组进行容量的核对性放电测试, 以早期发现个别的失效或接近失效的单体电池予以更换, 保证整组电池的有效性; 或者对整组电池的预期寿命作出评估。

我公司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池组容量测试仪。本测试仪可在蓄电池在线状态下, 作为放电负载, 通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电组端电压或单体电压, 跌至设定下限值、或设定的放电时间到、或设定的放电容量到,仪器自动停止放电, 并

记录下放电过程中有价值的、连续的过程实时数据。

本测试仪系统对单体电池的电压监测信息, 采用无线中继接入, 简单、安全、较精确。 本仪器有非常人性化的人机界面, 不仅可以在菜单的提示下完成各种设置和数据查詢, 而且放电的过程数据, 均保存在设备的内存中, 通过数据接口可以读取、转存, 并通过上位机的专用软件, 对数据进行分析, 生成需要的曲线和报表。

本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以读取、转存,并通过上位机的专用软件,对数据进行分析,生成需要的曲线和报表。

充放电仪不带监测功能特点

• 采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。

• 内部控制器采用双CPU协同工作，较大限度地保证测试的安全、可靠及准确性。当其中一个CPU故障时，另一个CPU会发出报警，并执行关机程序。

• 放电部分采用全电气隔离技术，即本仪器在强电磁干扰和强电源干扰环境下，依然工作自如。

• 2G超大容量内部数据存储空间，外部U盘可支持到32G。

• 具有核对性容量测试、暂停放电、并机负载测试、在线补偿式放电、等功能，可适应各类复杂的现场情况。

• 有USB接口，可将放电过程的数据转存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。

• 采用智能单片机ARM控制、7寸触摸液晶中英文显示，菜单操作简单明了。

• 自动保护功能，设定放电时长到、放电容量到、蓄电池组电压低于设定的较低保护电压、负载连线出现异常等，自动停止放电并报警，同时自动记录停机方式。

• 多种放电终止条件，包括电池组终止电压、放电容量、放电时间，确保放电测试的安全。

• 可进行在线补偿式放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合。

• 可设定充电时间到、充电容量到、充电总电压高、充电单体电压高、充电电流超范围等多种充电终止条件。

• 活化功能，较大可设定10次放充电自动循环。

充放电仪带监测功能特点

• 采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。

• 内部控制器采用双CPU协同工作，较大限度地保证测试的安全，可靠及准确性。当其中一个CPU故障时，另一个CPU会发出报警，并执行关机程序。

• 放电部分采用全电气隔离技术，即本仪器在强电磁干扰和强电源干扰环境下，依然工作自如。

• 2G超大容量内部数据存储空间，外部U盘可支持32G。

• 0.05%的单体电压采集精度，1mV分辩率。

• 具有三种无线/有线通讯方式，1、无线采集盒与放电主机之间具有无线/RS485通讯功能，可通过放电仪实时监测各单体电压状况。2、PC机端上位机软件与无线监测模块具有无线/RS485通讯功能，可在不需要接入放电仪的情况下通过无线方式直接监测单体电压状况。3、PC机端上位机软件与放电测试仪之间通过RS485通讯线连接后，可进行远端控制放电。

• 无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。

• 设备安装、调试、维护简便，各采集模块前后采用隔离技术，安全性、可靠性程度高。

• 配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。

• 有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。

• 采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。

• 自动保护功能，设定放电时长到、放电容量到；蓄电池组电压低于设定的较低保护电压；负载连线出现异常等，自动停止放电并报警，同时自动记录停机方式。

• 可设定测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。

• 可记录测试/放电过程每节电池放电情况，主要是电池组总容量、总电压、总电流以及电压较低的单体电池的电压变化情况。

• 可进行在线补偿式放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合。

• 可设定充电时间到、充电容量到、充电总电压高、充电单体电压高、充电电流超范围等多种充电终止条件。

• 活化功能，较大可设定10次放充电自动循环。
