CY-500A 全自动电容电流测试仪、CY-500L 全自动电容电感测试仪、CY-500 全自动电容电桥测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

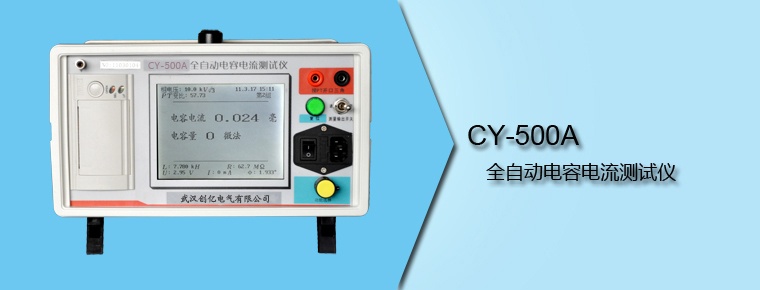

CY-500A 全自动电容电流测试仪
产品概述
目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。
CY-500A型全自动电容电流测试仪，直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。
该测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
产品参数
| 测量范围 | 对地总电容 ≤120μF（三相对地） |
| 电容电流 ≤500 A（35kv系统） | |
| 电容电流 ≤200 A（10kv系统） | |
| 测量精度 | ±5% （电容容量≤90μF） |
| ±10%（90μF＜电容容量≤120μF） | |
| 工作温度 | -10～50℃ |
| 相对湿度 | ≤90% |
| 工作电源 | AC 220V ± 10% 50 Hz ± 1% |
| 外形尺寸 | 310×300×170 mm |
| 仪器重量 | 10kg |
CY-500L 全自动电容电感测试仪
产品概述
CY-500L全自动电容电感测试仪针对变电站现场测量并联电容器组中的单个电 容器电容值时存在的问题而专门研制的，它着重解决了以下问题：
现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。
电容表输出电压低而导致故障检出率低。
测量电抗器的电感。
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高 等特点。此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用 ，具有一机多能的功效。
“预防电容器装置事故的技术措施”中规定：对高压并联电容器部分，应定 期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避 免因拆装连接线导致套管受力而发生套管漏油的故障。
产品特点
量程自动转换；
储存7168个测试数据；
大屏幕液晶（320×240 LCD）显示, 汉字菜单操作提示；
实现波形和测量处理数据同屏显示，使测试过程更直观；
具有设置、校正和调试功能。产品参数
产品参数
| 电容量量程 | 0.1μF～2,500μF |
| 容量范围 | 5～20,000 kvar |
| 测量精度 | 0.2μF ～ 2500μF ±1% 读数±0.05μF |
| 电感量程 | 1mH ～ 50H ；测量精度：±3%读数±2个字 |
| 输出测量电压 | AC 26V/500VA；50Hz |
| 显示方式 | 大屏幕液晶示屏全汉字输出，TPμp-40面板式热敏打印机 |
| 外形/重量 | 370×370×220 mm / 16 kg |
| 工作条件 | 环境温度：0℃ ～ +40℃，相对湿度：≤90% |
| 电 源：AC 220V±10%；50Hz |
CY-500 全自动电容电桥测试仪
产品概述
全自动电容电桥测试仪是在无功补偿装置专家工作组的指导下，针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：
现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；
电容表输出电压低而导致故障检出率低。
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。
产品参数
| 仪器测量范围及精度： | 电容测量 | 电容范围： | 0.1μF ～ 2,000μF |
| 容量范围： | 5 ～ 20,000kvar | ||
| 测量精度： | ±1.0%； | ||
| 分辨率： | 0～1.999μF ±1.0%rdg； | ||
| 0～19.99μF ±1.0%rdg； | |||
| 0～199.9μF ±1.0%rdg； | |||
| 0～1999μF ±1.0%rdg； | |||
| 电流测量 | 电流测量范围： | 0～199.9mA； | |
| 0～1.999A； | |||
| 0～19.99A； | |||
| 0～199.9A | |||
| 0～1000A； | |||
| 测量精度： | ±1.0%； | ||
| 工作电源： | 额定电压： | 工频220V±10% | |
| 额定频率： | 50Hz | ||
| 额定输出： | 26V/500VA | ||
| 工作条件： | 环境温度： | 0℃～+40℃ | |
| 相对湿度： | ≤90% | ||
| 显示方式： | 大屏幕液晶示屏全汉字输出，TPμp-40面板式热敏打印机 | ||
| 外形： | 320×360×160 mm | ||
| 重量： | 8 kg | ||
