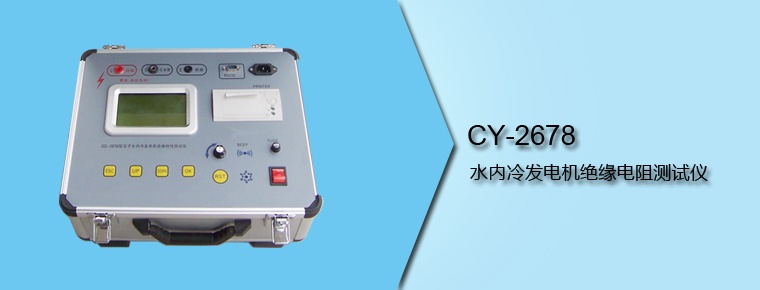

CY-2678 水内冷发电机绝缘电阻测试仪
产品特点
采用微电脑控制，菜单操作，大屏幕液晶 LCD 点阵显示， 低压屏蔽法测量，性能稳定，属智能化仪表。
自动测量 R15、R60、R600，自动计算吸收比、极化指数。
测试电压为负高压 2500V，带载能力强。绕组与汇水管间电 阻（水阻）低至 70kΩ 时，测试电压跌落<10%。
测量范围为 0 ~10GΩ，自动切换量程。
能自动补偿并消除水的极化电势对测试结果的影响。汇水 管与机座间电阻低至 3kΩ 时，仍能保证测量准确度。
模拟条指针与数字显示相结合，形象的表明数据的变化趋 势及准确的测量结果。
随时显示测试时间，且每隔 15 秒蜂鸣器自动鸣叫提示。
测量完毕自动泄放高压，高压泄放时间不超过 5 秒。
自动测量环境温度、空气湿度及每次测试的日期与时间。
能保存60组测量结果，且数据20年可不丢失。
自带RS232接口，能与计算机数据通信；自带打印机，可对测量结果进行打印，免去了抄表工作。
具有全面完善的保护功能，工作可靠性高。
产品参数
| 额定测试电压 | 2500V （可扩展 5000V ） |
| 高压带载能力 | 负载 70k Ω 电压跌落 <10% |
| 测量范围 | 0 ~10G Ω |
| 准确度等级 | 10.0 级 |
| 0 ~ 5G Ω 范围的基本误差 | ± ( 10%?Rx + 2d ) |
| 5 ~10G Ω范围的基本误差 | ± ( 20%?Rx + 4d ) |
| 高压显示误差 | ± ( 5%?Ux + 1d ) |
| 温度测量误差 | ± 0.5 ℃ |
| 空气湿度测量误差 | ± 4%RH |
| 供电电源 | 50Hz 220V ± 10% |
| 耗电 | <250W |
| 绝缘电阻 | >50M Ω （ 500V ） （测试线与机壳间） |
| 耐压 | AC3kV 50Hz 1min （测试线与机壳间 ) |
| 工作温度与湿度 | 0℃~+40℃＜80%RH |
| 外形尺寸 | 400(L)X350(W)X230(H)(mm) |
| 重量 | ≈9.8kg |

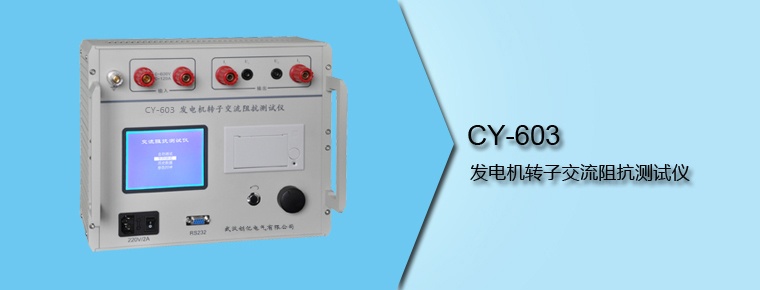

CY-603 发电机转子交流阻抗测试仪
产品概述
执行标准：GB776-76
CY-603 型发电机交流阻抗测试仪是我公司在CY601、602型的基础上经改进和提高，推出的较新款交流阻抗测试仪，使用“一键飞梭”技术（旋转鼠标）。采用高速同步测试系统；增加了显示和打印交流阻抗特性曲线并能与PC机联机实现数据下载和编辑测试报告的功能,增大了测试容量，适用于所有容量的发电机组。
该仪器采用当今较高速微处理器技术，功能更强大，性能更优越，使用更方便，目前在国内处于领先水平。
可根据用户要求，定做各种容量和输出电压的安全隔离型调压器和无功补偿箱。总容量50kVA仅重20kg！
产品特点
高速测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。
全自动采集、测量、显示、存储、打印所有测量参数（电压、电流、阻抗、功率、频率）。
进口优质“一键飞梭”（旋转鼠标）无需按键，操作更方便。
内置超大容量存储器，可存储6400组数据，经RS232通讯接口可上传至PC机，实现数据下载、自动生成可编辑测试报告，便于技术管理和存档。
可选择快速的自动测量和任意的手动测量两种方式。
原装进口高亮度蓝色大屏幕图文LCD显示、全中文菜单提示操作、简单、方便。（具有对比度调节功能，以获得各种环境下的较佳视觉效果）
自带微型打印机，实时快速打印测试数据和特性曲线。
完善的过压、过流保护功能。根据试验参数自动调整保护动作值，确保设备安全。
可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。还可测量各种同、异步电机绕组的交流阻抗.
采用全金属标准工业机箱，符合国家标准，抗干扰能力强。（发电机交流阻抗测试环境电磁场干扰很严重，特别是膛外试验时，由于磁场是开放性的，非金属机箱的仪器可能受干扰给测量数据带来很大的误差）
本设备采用较新的测试系统，数据处理的效率（通过测试）比同类产品快4倍以上，这样保证了数据处理的快速、可靠、较精确；
产品参数
| 交流阻抗 | 0～99.999Ω 0.5级 |
| 交流电压 | 0～600V 0.2级 |
| 交流电流 | 0～120A 0.2级 |
| 有功功率 | 0～72kW 0.5级 |
| 频 率 | 45～75Hz 0.2级 |
| 工作电源 | 220±10％ 50Hz |
| 体 积 | 320×268×150mm |
| 重 量 | 5 kg |
CY-2678 水内冷发电机绝缘电阻测试仪
产品特点
采用微电脑控制，菜单操作，大屏幕液晶 LCD 点阵显示， 低压屏蔽法测量，性能稳定，属智能化仪表。
自动测量 R15、R60、R600，自动计算吸收比、极化指数。
测试电压为负高压 2500V，带载能力强。绕组与汇水管间电 阻（水阻）低至 70kΩ 时，测试电压跌落<10%。
测量范围为 0 ~10GΩ，自动切换量程。
能自动补偿并消除水的极化电势对测试结果的影响。汇水 管与机座间电阻低至 3kΩ 时，仍能保证测量准确度。
模拟条指针与数字显示相结合，形象的表明数据的变化趋 势及准确的测量结果。
随时显示测试时间，且每隔 15 秒蜂鸣器自动鸣叫提示。
测量完毕自动泄放高压，高压泄放时间不超过 5 秒。
自动测量环境温度、空气湿度及每次测试的日期与时间。
能保存60组测量结果，且数据20年可不丢失。
自带RS232接口，能与计算机数据通信；自带打印机，可对测量结果进行打印，免去了抄表工作。
具有全面完善的保护功能，工作可靠性高。
产品参数
| 额定测试电压 | 2500V （可扩展 5000V ） |
| 高压带载能力 | 负载 70k Ω 电压跌落 <10% |
| 测量范围 | 0 ~10G Ω |
| 准确度等级 | 10.0 级 |
| 0 ~ 5G Ω 范围的基本误差 | ± ( 10%?Rx + 2d ) |
| 5 ~10G Ω范围的基本误差 | ± ( 20%?Rx + 4d ) |
| 高压显示误差 | ± ( 5%?Ux + 1d ) |
| 温度测量误差 | ± 0.5 ℃ |
| 空气湿度测量误差 | ± 4%RH |
| 供电电源 | 50Hz 220V ± 10% |
| 耗电 | <250W |
| 绝缘电阻 | >50M Ω （ 500V ） （测试线与机壳间） |
| 耐压 | AC3kV 50Hz 1min （测试线与机壳间 ) |
| 工作温度与湿度 | 0℃~+40℃＜80%RH |
| 外形尺寸 | 400(L)X350(W)X230(H)(mm) |
| 重量 | ≈9.8kg |
CY-603 发电机转子交流阻抗测试仪
产品概述
执行标准：GB776-76
CY-603 型发电机交流阻抗测试仪是我公司在CY601、602型的基础上经改进和提高，推出的较新款交流阻抗测试仪，使用“一键飞梭”技术（旋转鼠标）。采用高速同步测试系统；增加了显示和打印交流阻抗特性曲线并能与PC机联机实现数据下载和编辑测试报告的功能,增大了测试容量，适用于所有容量的发电机组。
该仪器采用当今较高速微处理器技术，功能更强大，性能更优越，使用更方便，目前在国内处于领先水平。
可根据用户要求，定做各种容量和输出电压的安全隔离型调压器和无功补偿箱。总容量50kVA仅重20kg！
产品特点
高速测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。
全自动采集、测量、显示、存储、打印所有测量参数（电压、电流、阻抗、功率、频率）。
进口优质“一键飞梭”（旋转鼠标）无需按键，操作更方便。
内置超大容量存储器，可存储6400组数据，经RS232通讯接口可上传至PC机，实现数据下载、自动生成可编辑测试报告，便于技术管理和存档。
可选择快速的自动测量和任意的手动测量两种方式。
原装进口高亮度蓝色大屏幕图文LCD显示、全中文菜单提示操作、简单、方便。（具有对比度调节功能，以获得各种环境下的较佳视觉效果）
自带微型打印机，实时快速打印测试数据和特性曲线。
完善的过压、过流保护功能。根据试验参数自动调整保护动作值，确保设备安全。
可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。还可测量各种同、异步电机绕组的交流阻抗.
采用全金属标准工业机箱，符合国家标准，抗干扰能力强。（发电机交流阻抗测试环境电磁场干扰很严重，特别是膛外试验时，由于磁场是开放性的，非金属机箱的仪器可能受干扰给测量数据带来很大的误差）
本设备采用较新的测试系统，数据处理的效率（通过测试）比同类产品快4倍以上，这样保证了数据处理的快速、可靠、较精确；
产品参数
| 交流阻抗 | 0～99.999Ω 0.5级 |
| 交流电压 | 0～600V 0.2级 |
| 交流电流 | 0～120A 0.2级 |
| 有功功率 | 0～72kW 0.5级 |
| 频 率 | 45～75Hz 0.2级 |
| 工作电源 | 220±10％ 50Hz |
| 体 积 | 320×268×150mm |
| 重 量 | 5 kg |
