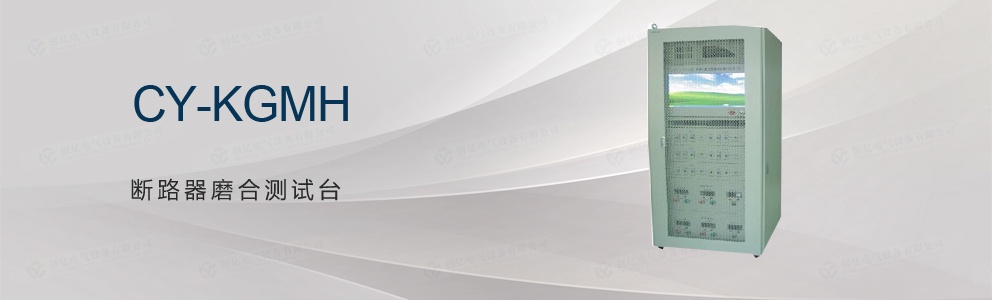

CY-KGMH 断路器磨合测试台
产品概述
断路器机械寿命指的是关于断路器的抗机械磨损能力，可用空载操作循环（即主触头不通电流）次数来表征，该次数是断路器在需要修理或更换任何机械部件前能达到的机械寿命次数。本系统针对高、低压断路器的机械寿命或机械磨合，进行了研究和设计，满足安全、可靠、提高测试效率及实时监控的基本要求。该测试系统执行并满足国标GB 1984-2014对机械寿命测试项目的各项要求。
产品特点
清晰准确的图文界面：Windows操作系统下，熟悉的人机界面。设备对整个测试过程每一个步骤的结果及最终的结果，都记录有准确的文字或图形标示，以便操作人员及时了解试验的情况。
通过统计手段对试验数据进行评估：设备在实验过程中，依据产品的多次测试结果，按照实际情况设计统计参数和算法，给出磨合统计结果。比如能够评估出开关磨合过程中是否出现过卡涩现象或者不稳定现象。
能通过网络进行数据交流：由于网络的发展，利用网络进行技术交流已经是非常普遍。在设备研制中，对此已有所考虑。本设备软件系统设计了合理的数据结构，应用通用的文件格式，使任何第三方系统在接受到测试结果文件后能很顺利地进行解读。
设备具备故障安全保障措施和声光报警功能，无需实验人员全程陪同监控：磨合过程一般至少几十次到几百次，甚至更多，工作过程时间较长，实验人员无需全程陪同监控，一旦遇到故障设备会自动切断电源，并进行声光报警，提示需要解除的故障。
设备设计过程考虑电网污染问题：不管几工位的磨合设备，同一时刻只一台开关动作，避免多台同时动作对电网造成的污染。
产品参数
电源参数：
额定输入电压：三相四线 AC380V±10% ， 50Hz
交流电源： 0-300V/10A 手动调压
直流储能电源：0-270V/10A 手动调压
直流电源： 0-270V/10A 手动调压
测量参数：
分、合闸间隔时间整定范围：0---60秒
磨合次数设定：0——100000次
电源的电压幅值测量误差小于3%FS。
合（分）闸时间测量范围：0～999.9ms
平均速度测量范围：0～15m/s
合时间瞬时平均值、合时间累计平均值、合时间较大偏差
合速度瞬时平均值、合速度累计平均值、合速度较大偏差
分时间瞬时平均值、分时间累计平均值、分时间较大偏差
分速度瞬时平均值、分速度累计平均值、分速度较大偏差
