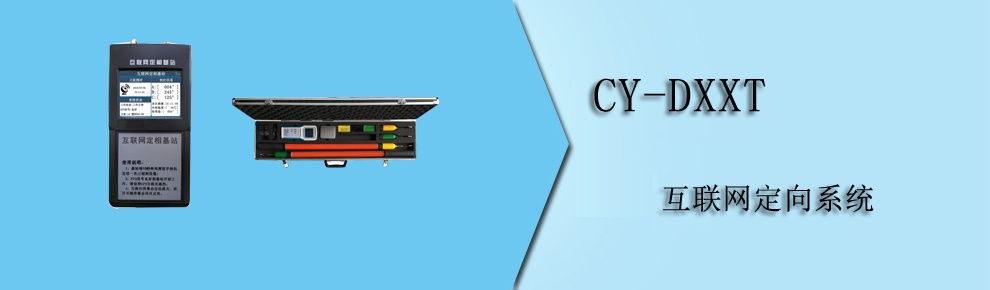

产品图片

CY-DXXT互联网定向系统

产品概述

随着我国城市化的发展，配网线路新建、迁改不断，架空线与电缆、新线路与老线路交错，导致线路相色标注混乱，黄、绿、红不能代表A相、B相、C相。所以现场经常出现核相时现两条线路的黄相为异相，测相序时黄、绿、红为逆序此类问题，给配网线路的施工和运维带来诸多不便，也不利于配网线路长期的规划和管理。

我公司为解决这一问题，结合互联网和GPS授时技术，研发出CY-DXXT互联网定向系统（以下简称“系统”）。该系统由互联网定相基站（简称“基站”）与互联网定相手持机(简称“手持机”)两部分组成。

该系统通过基站统一覆盖区域内的定相标准，在定相过程中，手持机只需一次采集，便可确定所采集的线路属于A、B、C三相中的哪一相，解决当前输电/配电线路相色标注混乱的问题。

基站安装在220V电源处，采集其相位信号，并校准到指定的10kV线路，将该线路的A、B、C三相定义为基准相位信号。基站通过移动互联网将基准相位值发送给手持机，手持机将自己测得的相位值与基准相位值对比，可快速准确地辨别对应的相别。

产品特点

1、基站在固定地点不间断地采集信号，并将此信号作为定相的基准相位信号，再通过网络服务器将此基准相位信号发送给手持机，令手持机每次定相都有一个统一的参考色标。

2、一套基站可以匹配多台（最多200台）手持机同时进行定相工作。

3、若当前无任何手持机处于定相工作状态，基站会自动进入休眠模式，以节约网络流量及费用。

4、基站可选择三种通信运营商（移动、联通、电信）的2G/3G/4G移动网络。

5、基站具备相角差校准功能，可将当前380V三相相位信号校准到不同电压等级，一般校准到10kV。

6、手持机和基站均可根据GPS信号强弱自动切换PPS模式和授时模式。

7、手持机在无移动网络信号时，可先将相位值数据储存，再到有网络信号的地方与基站完成数据交换，进而完成定相工作。

8、所有定相过程的数据交换均由系统自动完成，避免人工操作的失误。

9、手持机无操作1小时自动关机。

10、发射器、采集器和手持机均内置3.7V可充电锂电池，使用配置的5V1A充电器充电。

11、手持机具备语音播报功能，能语音提示测量结果和操作步骤；定相时能清晰播报A相或B相或C相。

12、发射器可在1V～220kV电压范围内工作，测试低压线路时请将发射器充电孔接地，电压高于220kV时需配置更长的绝缘杆。

13、发射器接触高压线时内置蜂鸣器响，底部2个指示灯交替闪烁。

14、结果判断（同相、异相）采用A级标准，相位差≥30°为异相，相位差＜30°为同相。

产品参数

1、相位差准确度：误差≤5°。

2、频率准确度：±0.1Hz。

3、基站供电电源电压及频率：AC100V～420V，50Hz。

4、卫星PPS时钟误差：≤50ns。

5、发射器适用电压范围：1V～220kV。

6、发射器和手持机的较大传输视距：约100米

7、手持机电池容量：2600mAh。

8、发射器电池容量：350mAh。

9、高压测量时泄漏电流：＜10uA。

10、基站工作时功耗：＜0.5W

11、发射器功耗：＜0.1W

12、手持机功耗：＜0.3W。

13、储存环境：-40℃- +55℃ 湿度≤95%RH。

14、重量：单台手持整机约5.5kg，基站整机约2kg。

15、手持机部分整机尺寸：长89cm*宽26cm*高11cm。

16、基站部分整机尺寸：长50cm*宽26cm*高11cm。
