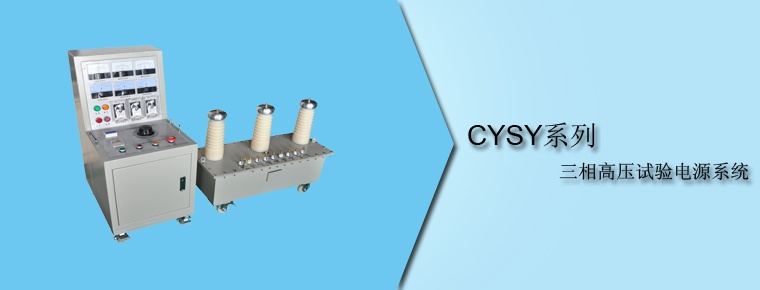

YSY系列 三相高压试验电源系统

点击:842

产品概述

工频交流耐压系统是最基本的试验设备。用于对各种电器产品、电气元件、绝缘材料等进行试验大纲规定电压下的绝缘强度试验,以考核产品的绝缘缺陷,衡量被试品的过电压能力。它由高压试验变压器、电动控制台、调压器等组成。下面就各个部分的使用加以说明。

主要功能

配套电动控制台的主要功能:

电源指示灯、零位指示灯、工作指示灯、低压电流指示（变压器一次侧电流）、高压电压指示（变压器二次侧电压）、耐压时间指示、零位启动保护（调压器非零位无法启动）、低压过流保护（变压器一次侧过流保护）、低压过流保护设定、耐压时间设定、耐压计时到自动降压、输出电压整定、过压保护、过压保护自动降压、击穿过流自动降压、启动、停止、连续升压、点动升压、连续降压、点动降压、升降压急停。

结构特点及参数

• 结构:

  交流试验变压器铁芯采用优质冷扎取向硅钢片叠制而成。线圈为同心宝塔形多层圆筒环氧树脂浇注式。低压线圈在内,高压线圈在外,箱体为柜式方形,装有铁轮。配套控制台为铁外壳台式结构。设备具有外形美观,移动方便等特点。

• 工作原理:

  用工频三相380V电源接入电动控制台,经感应调压器调节0～400V电压输入至试验变压器初级绕组,根据电磁感应原理,在次级绕组得到可调的工频电压。

• 技术参数:

• 试验变压器技术参数：

• 容量25KVA

• 输入电压：三相四线AC380V

• 输入电流：38A

• 输出电压：三相AC0～430V

配套控制台技术参数:

• 容量25KVA

• 输入电压：三相AC400V

• 输入电流：36A

• 输出电压：AC10KV

• 输出电流：1.44A

• 仪表相电压：100V
