27.5KV铁路直流隔离开关

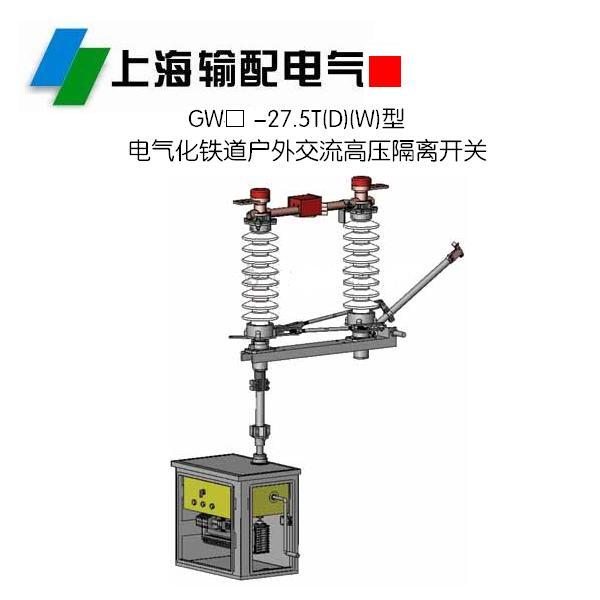

27.5KV户外型铁路直流隔离开关（垂直操作铁路隔离开关）

27.5／31.5KV户外型铁路直流隔离开关（垂直操作铁路隔离开关）

GW□-27.5／31.5KV系列  (直流电压DC:750V)

产品技术要求:

1.户外型单极直流隔离开关,接触网电压27.5／31.5KV,最大电流（A）630、1000、1250、2000、2500、3150、4000、5000、6300(直流电压DC:750V);

2.防护等级IP56;

3.所有零件（指铁件）表面防护处理为三级热浸镀锌，铜件均镀锡；

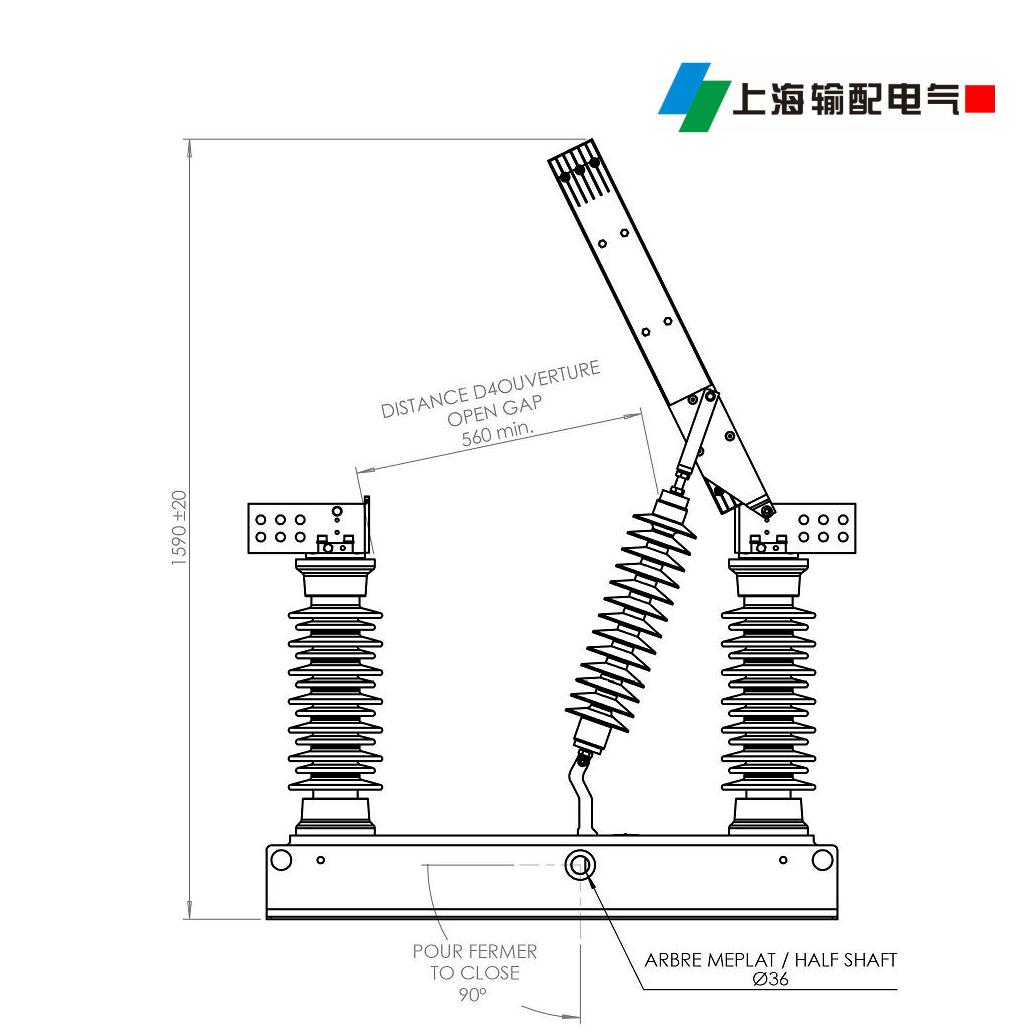

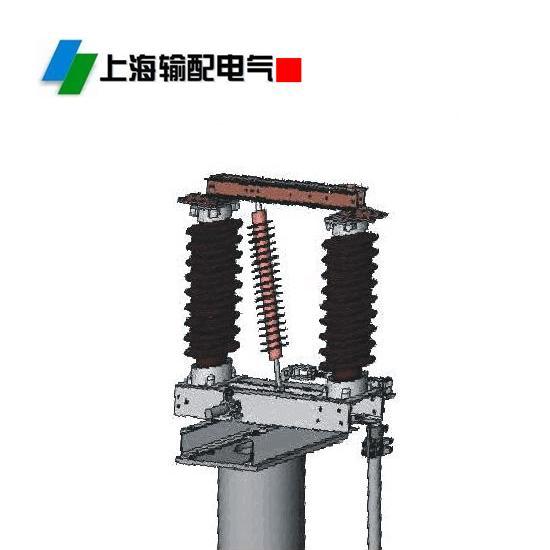

4.隔离开关安装方式：柱上水平安装(详见产品安装图)，安装用的等径钢管支柱Φ350；

5.采用ACS控制箱(ACS内安装电器智能管控模块,带有遥控、遥测、遥信功能,模块具体由牵引变电所综合自动化系统生产厂家统一配置),由微机控制达到其目的，与电动机操动机构接口对接；注：配用CJ6-XG型(或CJ2-XG型)电动机操动机构的连杆垂直安装(详见产品安装图)；

6.本隔离开关不带接地开关,或可带接地开关，由用户选择。

7.本隔离开关分为单极、二极、三极。手动操作或电动操作或带有遥控、遥测、遥信功能。

8.YH5WT2-42/120型复合外套金属氧化物避雷器，主要用于27.5kV电气化铁路输电线路的过电压保护。可配有避雷器安装支架。
