XGN(C.F.V)-12型充气柜（SF6气体绝缘）

联系人：陈少清
联系电话：1383710****
企业地址上海市
详细地址上海市平凉路608号807
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
输配电气设备、电器产品、电子产品、仪器仪表、自动化设备、机械设备、电线电缆、电力金具、橡塑制品、杆塔构件、阀门、泵机、管道的生产及销售；电力成套设备、机电设备、矿山机械、家用电器、厨房用品、卫浴洁具、五金交电、金属材料、建材、装饰材料、化工产品及原料（不含危险品）的销售；电力建设工程施工；送变电建设工程专业施工；从事货物及技术的进出口业务；实业投资；电气、电器技术专业领域内技术开发、技术咨询、技术转让、技术服务。 【依法须经批准的项目，经相关部门批准后方可开展经营活动】

产品图片

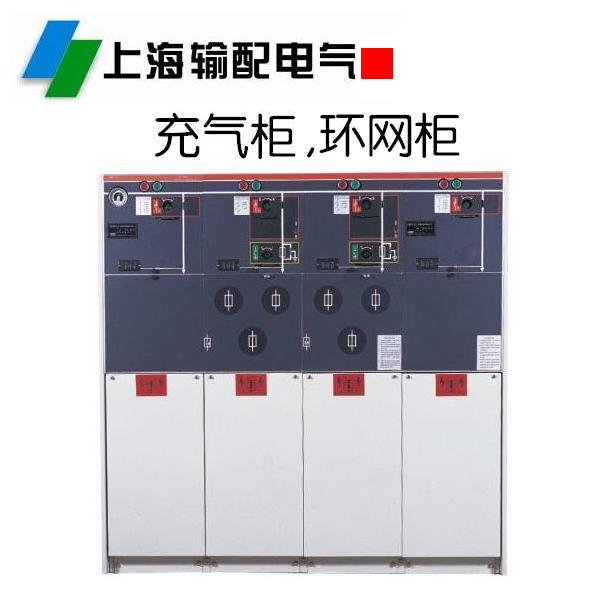

XGN(C.F.V)-12型充气柜（SF6气体绝缘）






■ 概述

XGN(C.F.V)-12型SF6气体绝缘紧凑型金属封闭设备采用模块化设计，以其固定式与灵活扩展的，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

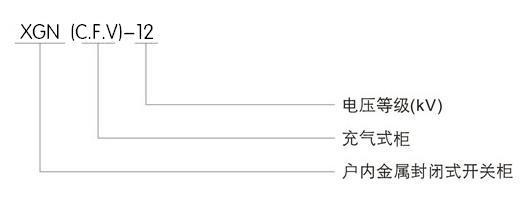

■ 型号及含义



■ 正常使用条件

·海拔高度：≤2000米

·环境温度：最高温度+40℃

·最低温度-35℃

·温度：最大平均相对温度，24小时测量≤95%，1个月测量≤90%

·抗震能力

地震烈度不超过8度

·SF6气体压力20℃下为0.4bars(相对压力)

·年泄漏率≤0.25‰年

·浸水试验水下施加0.3bars的压力/24小时

·燃弧试验有灭弧器20KA/1s 无灭弧器16KA/1s


■ 性能特点

防护等级：

·SF6气室IP67

·熔断器筒IP67

·开关柜外壳IP3X

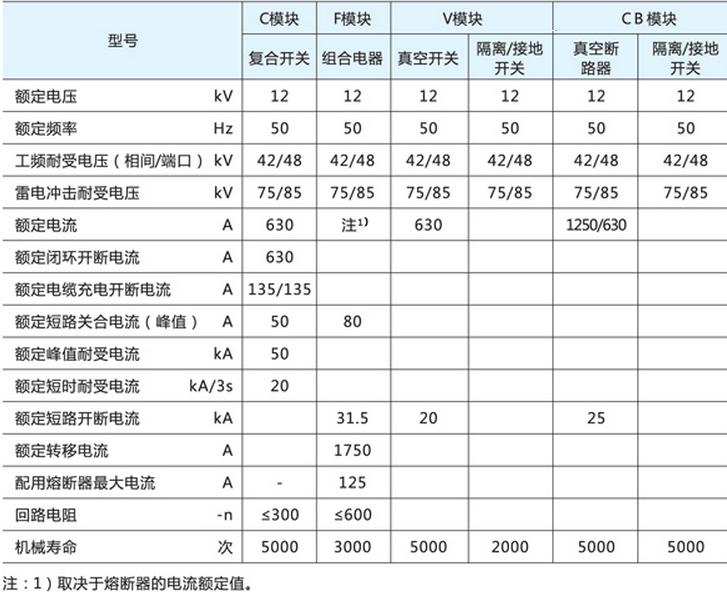

■ 技术参数



母线：

·开头柜内母线400mm2 CU

·开关柜接地母线160mm2 Cu—螺栓直径：Ｍ10

·气室不锈钢壳厚度2.5mm


■ 概述

XGN(C.F.V)-12型SF6气体绝缘紧凑型金属封闭设备采用模块化设计，以其固定式与灵活扩展的，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

■ 型号及含义



■ 正常使用条件

·海拔高度：≤2000米

·环境温度：最高温度+40℃

·最低温度-35℃

·温度：最大平均相对温度，24小时测量≤95%，1个月测量≤90%

·抗震能力

地震烈度不超过8度

·SF6气体压力20℃下为0.4bars(相对压力)

·年泄漏率≤0.25‰年

·浸水试验水下施加0.3bars的压力/24小时

·燃弧试验有灭弧器20KA/1s 无灭弧器16KA/1s


■ 性能特点

防护等级：

·SF6气室IP67

·熔断器筒IP67

·开关柜外壳IP3X

■ 技术参数



母线：

·开头柜内母线400mm2 CU

·开关柜接地母线160mm2 Cu—螺栓直径：Ｍ10

·气室不锈钢壳厚度2.5mm
