▶产品概述
SRM▢-12全密封全绝缘充气型环网金属开关设备是一个完全密封的系统，其所带电部件以及开关封闭在不锈钢的本体内。整个开关装置不受外部环境条件影响，从而可以确保运行可靠性及人身安全。并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了可靠性和安全性。
SRM▢-12全密封全绝缘充气型环网金属开关设备为模块化单元模式，可根据不同用途进行组合，由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要，同时将现场安装及调试工作量降到最低。
SRM▢-12全密封全绝缘充气型环网金属开关设备分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自可扩展性，因而具有极特殊的灵活性。
▶功能及特点
●SRM▢-12系列充气柜SF6气体做为灭弧及绝缘介质。
●开关柜为全密封、全绝缘结构;母线、开关及带电部件完全封闭在不锈钢壳体中。
●腔体充以1.4bar的SF6气体，防护等级达到，IP67: 整个开关装置完全不受外部环境条件的影响，即使在短暂水浸等极端情况下也能保证开关正常运行，产品终身免维护。
●开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
●所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
●开关柜分为固定单元组合和可扩展单元组合两类。
●开关柜通 常由正面进出线，也可按不同的安装位置实现侧出线或侧扩 展。
●柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
●开关柜可根据用户的不同需求配置电动、遥控及检测装置。
▶型号及其含义
| SRM | 12 | 630 | 20 |
 |  |  |  |
| SF6气体绝缘环网开关设备 | 电压等级 | 额定电流 | 开断电流 |
▶性能指标
| 气体压力 | 20▢下绝对压力为1.4bar |
| 气体年泄露率 | 0.2‰/年 |
| 防护等级 | IP67 |
| 气室不锈钢厚度 | 3.0mm |
| ●正常运行环境条件 | |
| 最高温度 | +40°C |
| 最低温度 | -40°C |
| 最大平均相对湿度 | ≤95% |
| 海拔高度 | ≤2000米 |
| ●母线 | |
| 开关柜内母线 | 400mm2Cu |
| 开关柜接地母线 | 150mm2Cu |
| ●颜色 | |
| 开关柜前面板 | RAL 7035 |
| 侧板和电缆室前盖板 | RAL 7035 |
| ●满足标准 | GB/T11022、GB3906、GB1985、GB16926、GB38041、GB1984、GB3309、IEC60056、IEC60129、IEC60256、IEC60298、IEC60420、IEC60694 |
▶主要技术参数
| 名称 | C模块 | F模块 | V模块 | CB模块 | |||
| 负荷开关 | 组合电器 | 真空开关 | 隔离/接地开关 | 真空断路器 | 隔离/接地开关 | ||
| 额定电压 | KV | 12 | 12 | 12 | 12 | 12 | 12 |
| 额定频率 | HZ | 50 | 50 | 50 | 50 | 50 | 50 |
| 工频耐受电压(相同/断口) | KV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| 雷电；中击耐受电压 | KV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| 额定电流 | A | 630 | 注1) | 630 | 1250/630 | ||
| 分断能力 | |||||||
| 额定闭环开断电流 | A | 630 | |||||
| 额定电缆充电开断电流 | A | 10 | |||||
| 额定短路关合电流(峰值) | A | 50 | 80 | ||||
| 额定峰值耐受电流 | kA | 50 | |||||
| 额定短时耐受电流 | kA/35 | 20 | |||||
| 额定短路开断电流 | kA | 31.5 | 20 | 25 | |||
| 额定转移电流 | A | 1700 | |||||
| 配用熔断器最大电流 | A | - | 125 | ||||
| 回路电阻 | -n | ≤300 | ≤600 | ||||
| 机械寿命 | 次 | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
▶辅助接点
在所有的负荷开关和断路器上都可配置2NO+2NC指示开关位置。一个并联脱扣线圈AC或DC)(可以安装到变压器开关/断路器上。低压控制部件位于前面板后面。

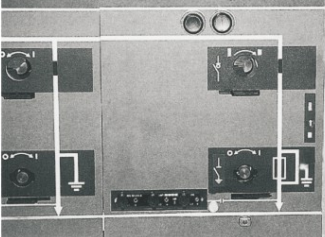

电容性电压指示器
▶电压指示
电容性电压指示器显示套管是否带电，其.上的插口可用于核相。
▶短路/接地故障指示器
为了便于故障定位，电缆开关模块可以装备短路/接地故障指示器，进行简单的故障检测。
▶电动操作
对电缆开关单元与变压器单元手动操作结构是标准的方案。也可以选择安装电动操作机构。电缆开关，真空断路器和接地开关都是通过位于前面板后面的结构进行操作的。对于所有开关和断路器，都可以通过操作手柄操作(标准配置)，或者可以配备马达操作结构.(附件)。但是，接地开关只能手动操作，并且配置具有关合故障电流能力的机构。电动操作机构很容易分期实现。
▶电缆连接
SF16-12型充气柜安装了标准套管。所有套管的距离地面的高度都相同，并且外有电缆室盖板保护。此盖板可以与接地开关互锁，对于双电缆进线，还可以采用专门的双电缆室盖板。

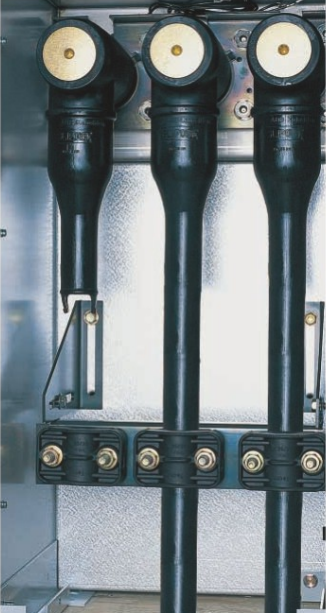

电缆连接
▶压力指示器
通常配备压力指示器，该指示器为压力表形式。此外也可以配备电气触点来指示压力降低。

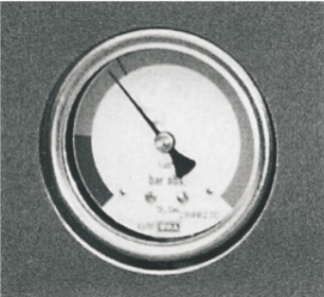

压力指示器

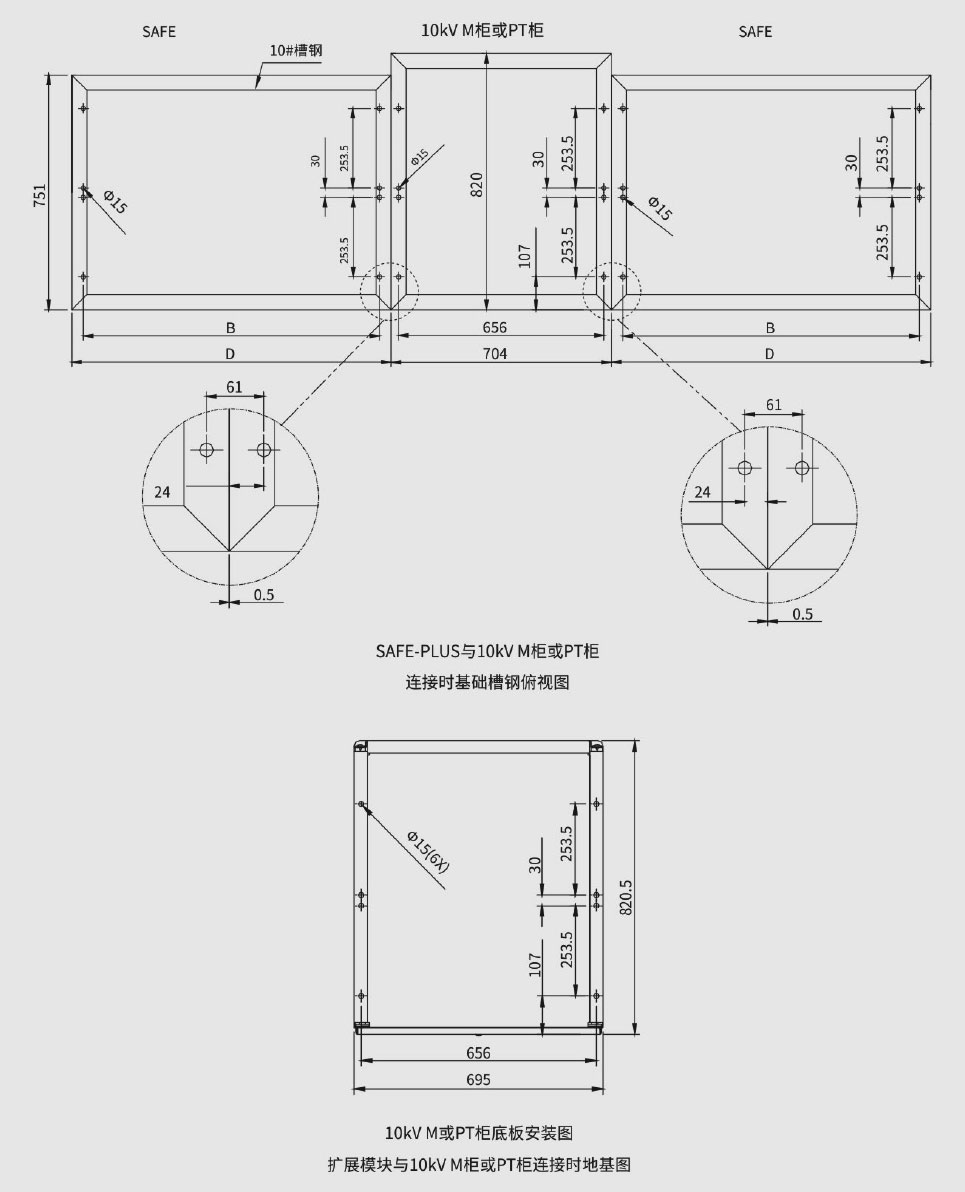

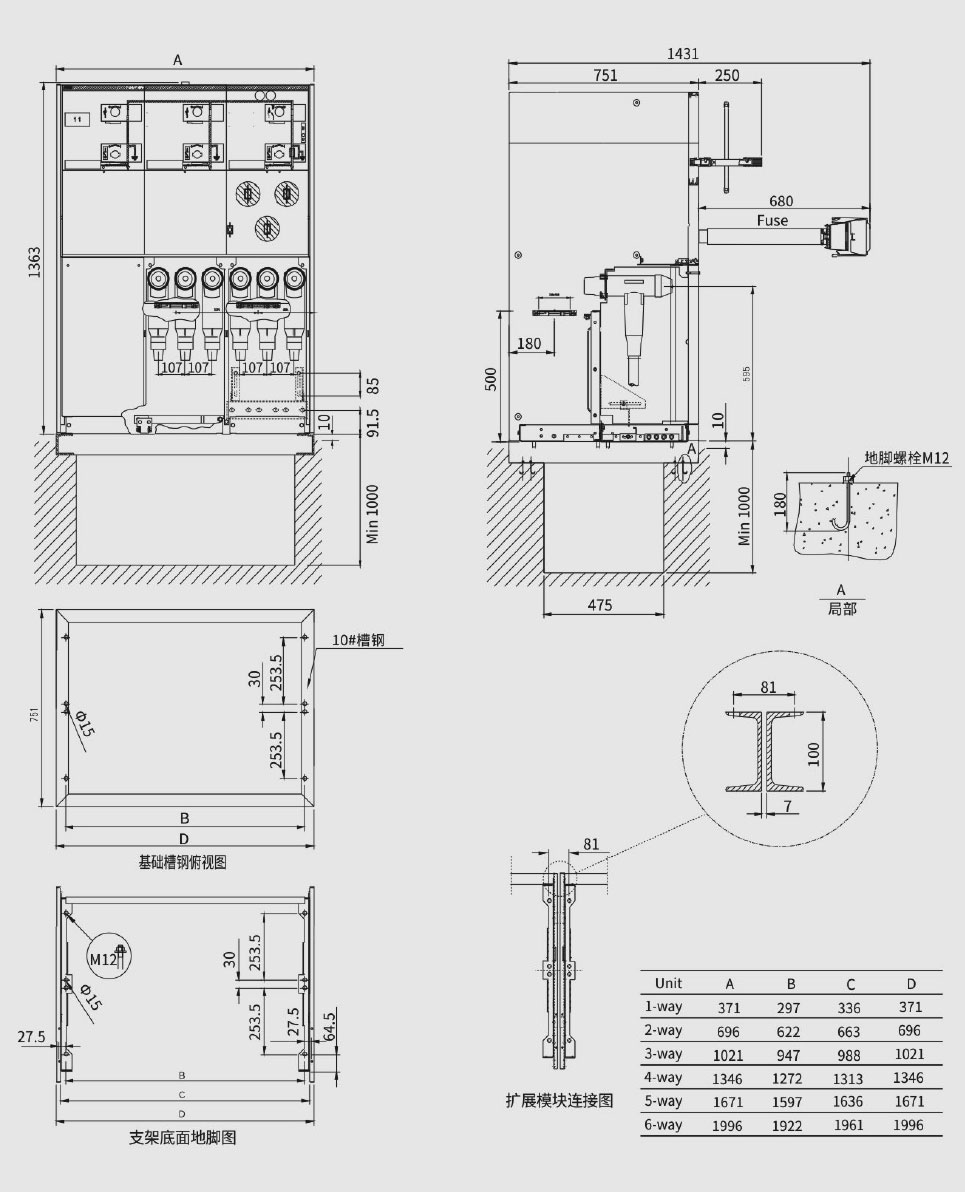

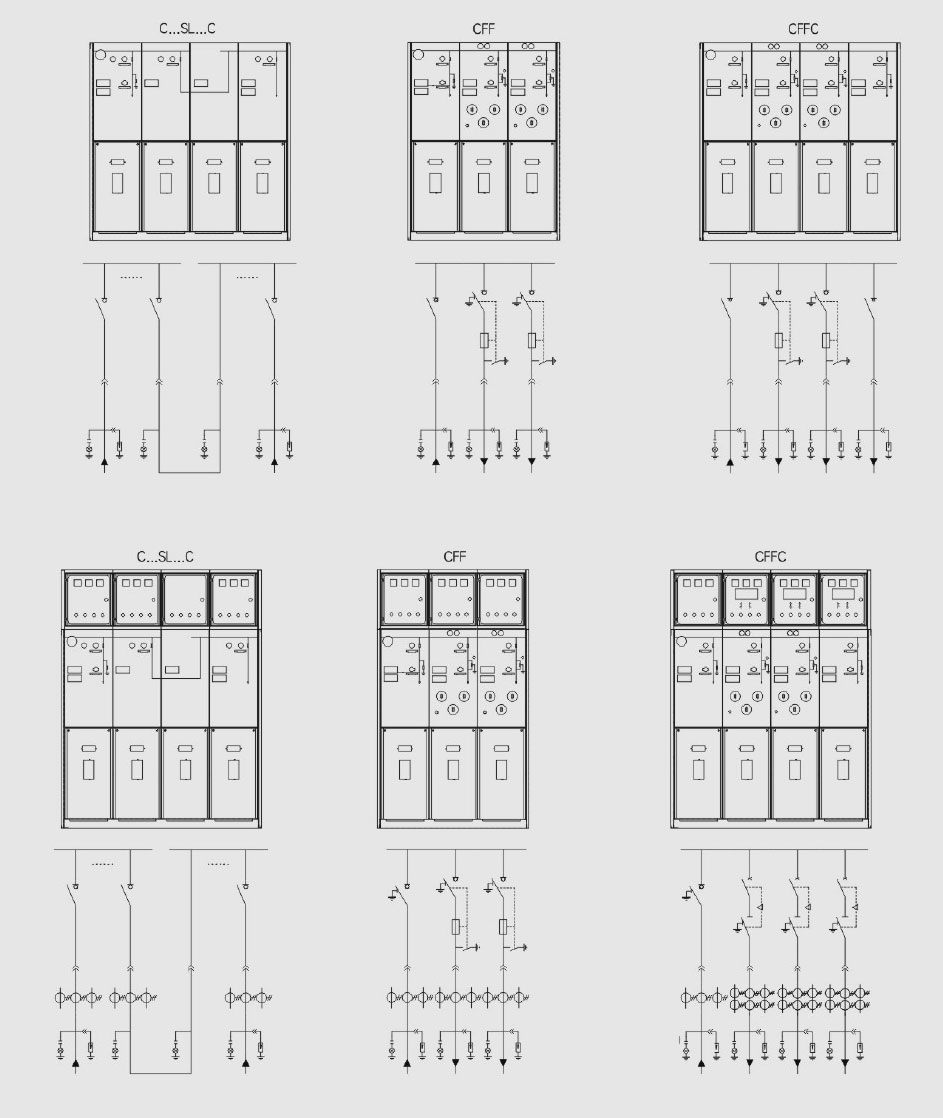

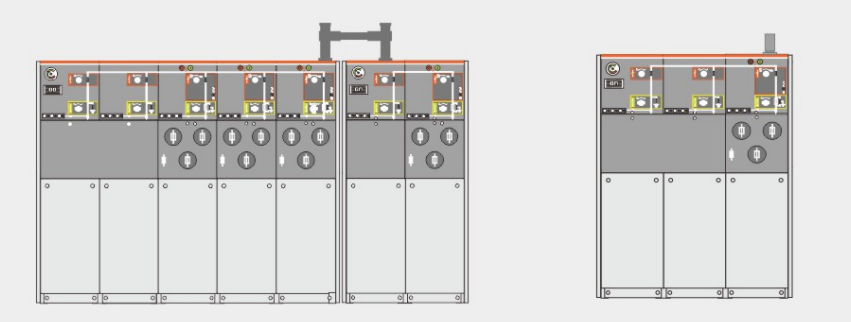

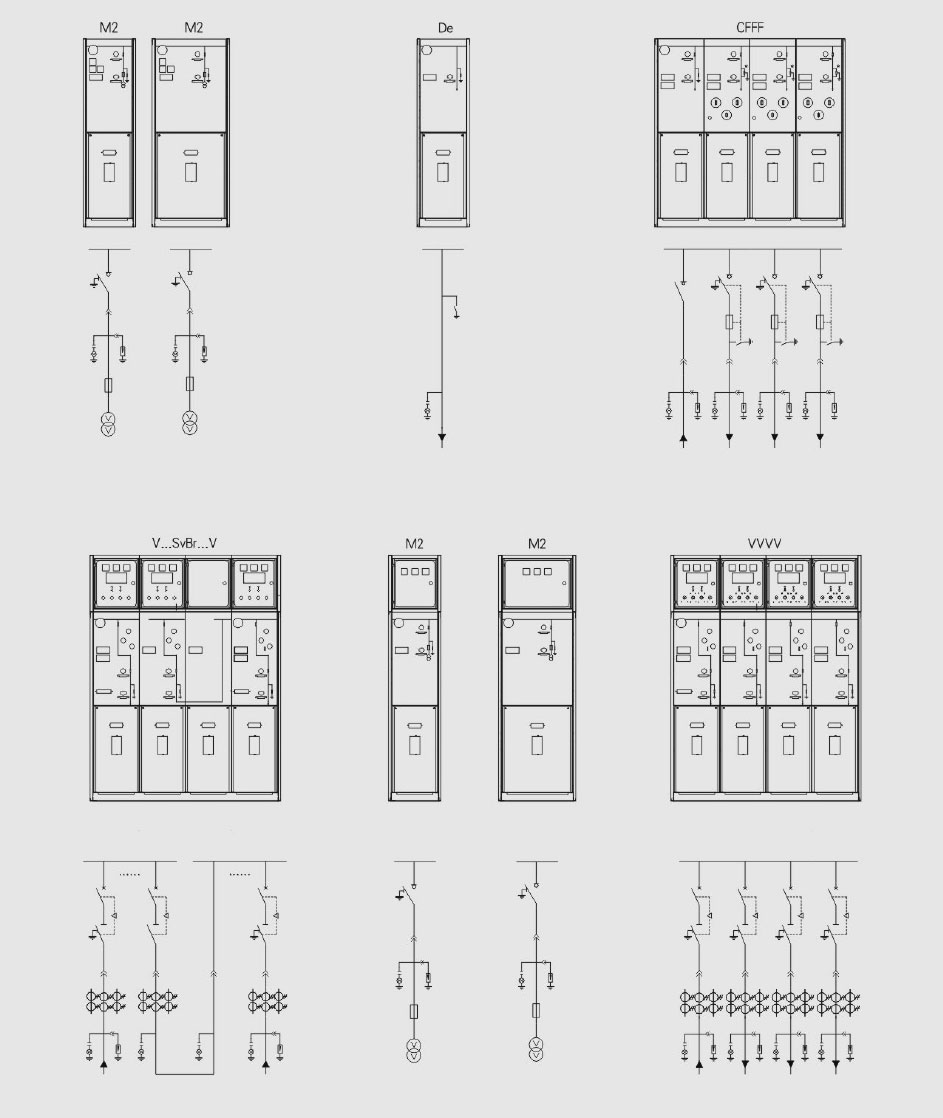

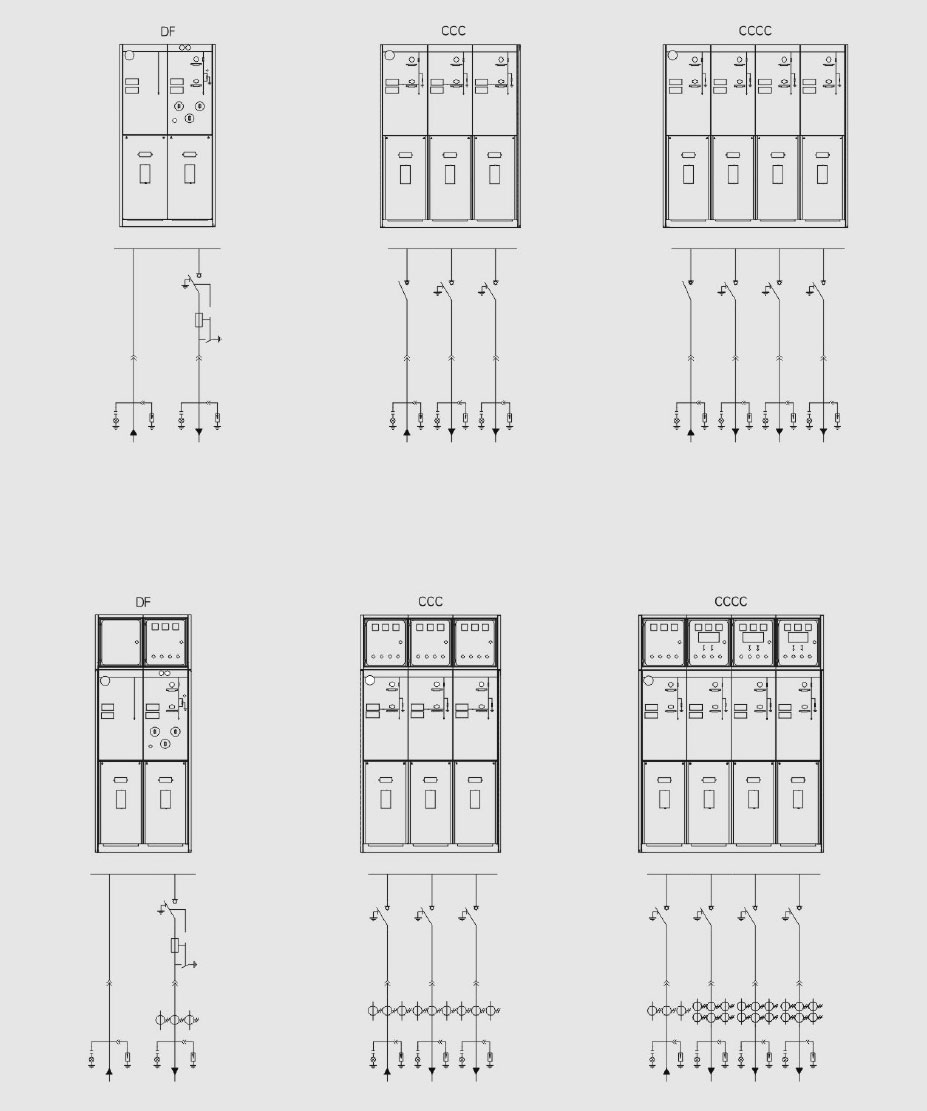

▶基础结构图
