▶产品概述

XGN▢-12系列固体绝缘环网开关设备是一种全绝缘、全密封、免维护固体绝缘真空开关设备。所有高压带电部分均用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘固体汇流母线连接。因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。

该环网柜具有结构简单。操作灵活、联锁可靠、安装方便等特点,适用于50Hz, 12千伏的电力系统,广泛应用于工业及民用电缆环网及配网终端工程,作为电能的接受和分配之用,特别适用于城市居民区配电.小型变电站、开闭所、电缆分支箱，箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。由于该产品具有全绝缘、全密封、全屏蔽的优点,所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。

▶产品结构

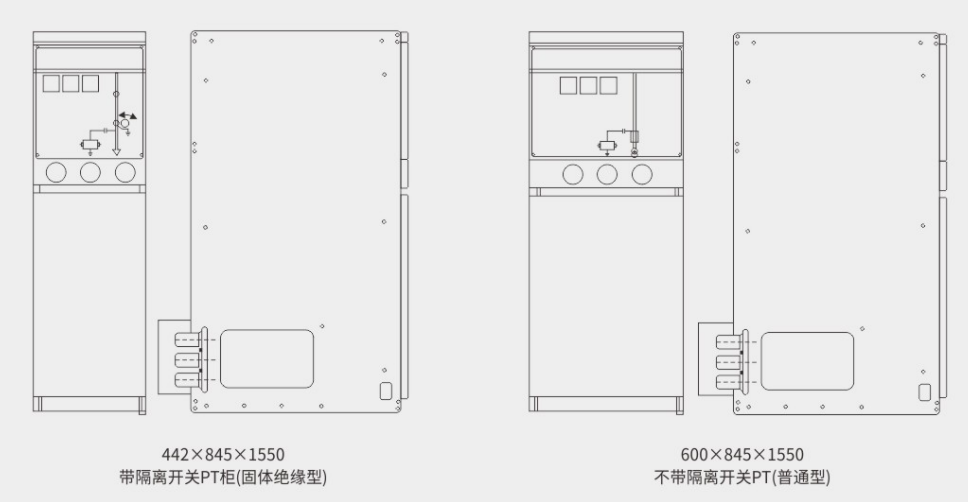

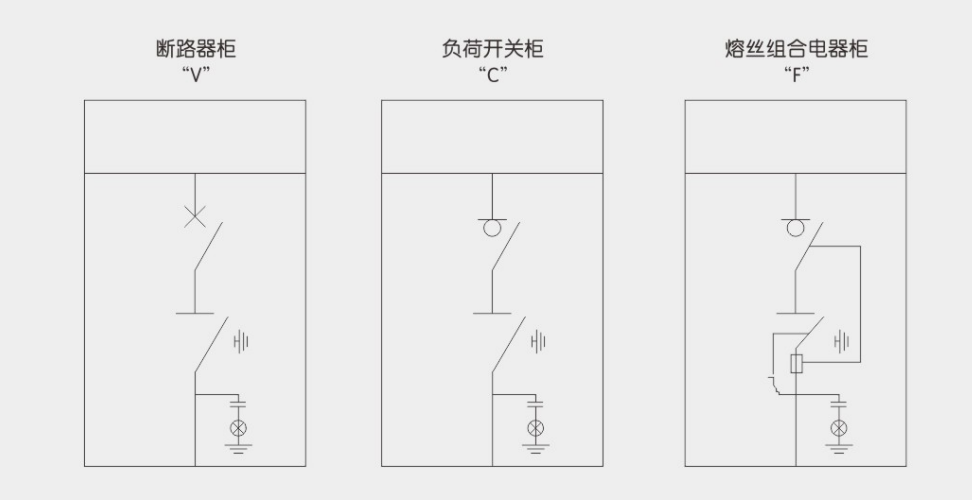

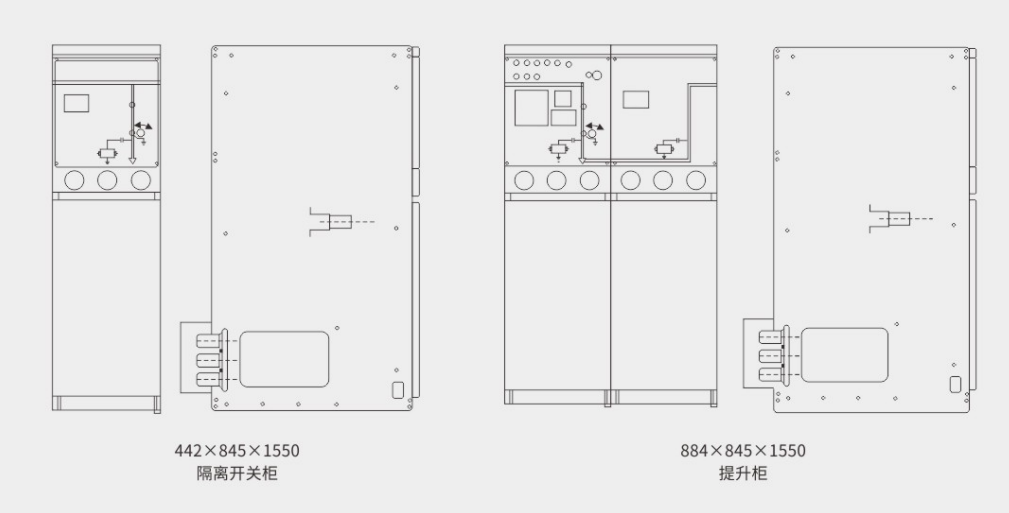

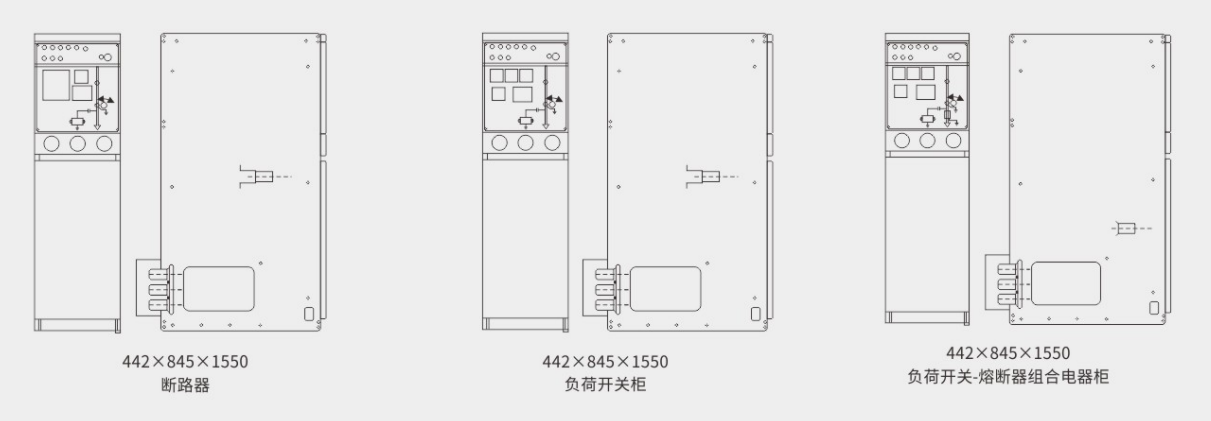

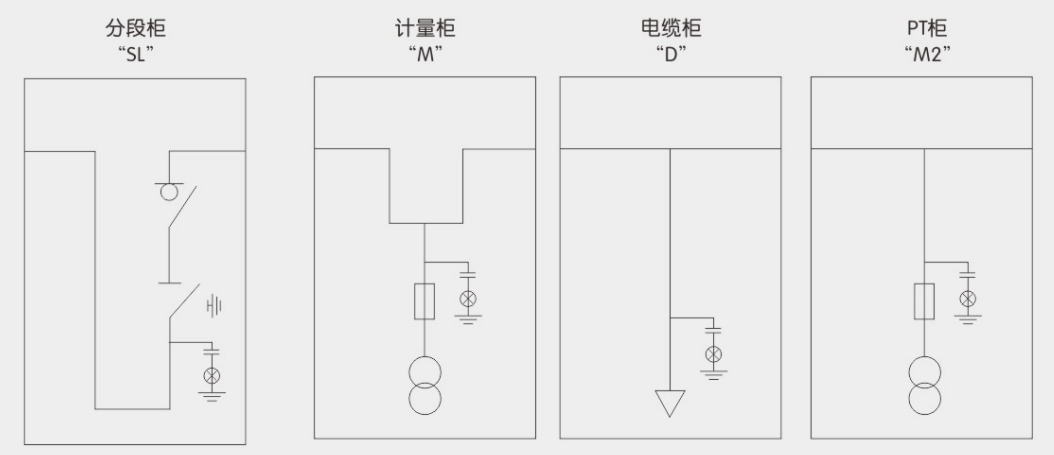

●XGN▢-12型开关设备 主要有三种功能单元，即V单元(断路器单元) C单元(负荷开关单元)、F单元(组合电器单元)。当系统要求配置多个单元时，可以在左右侧任意扩展，根据不同的设计方案任意排列,实现不同的配置要求。

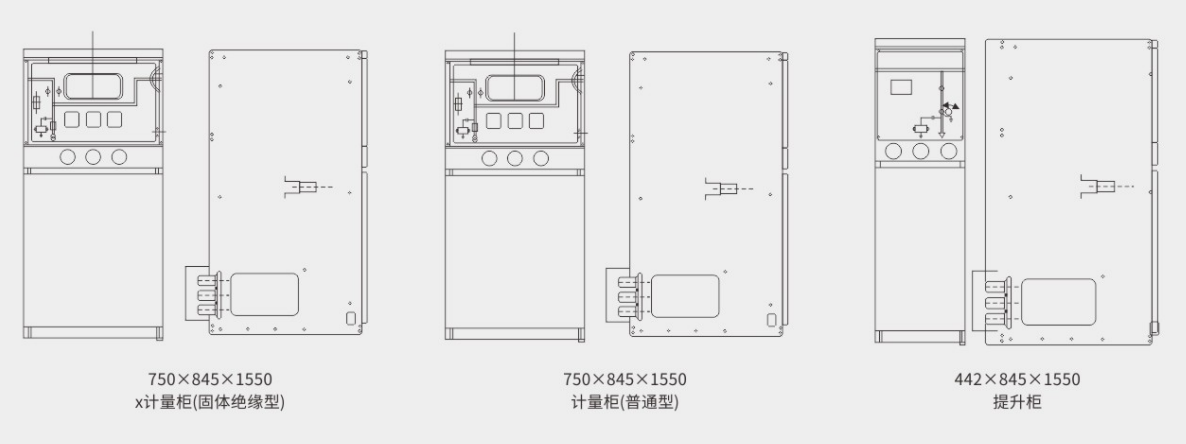

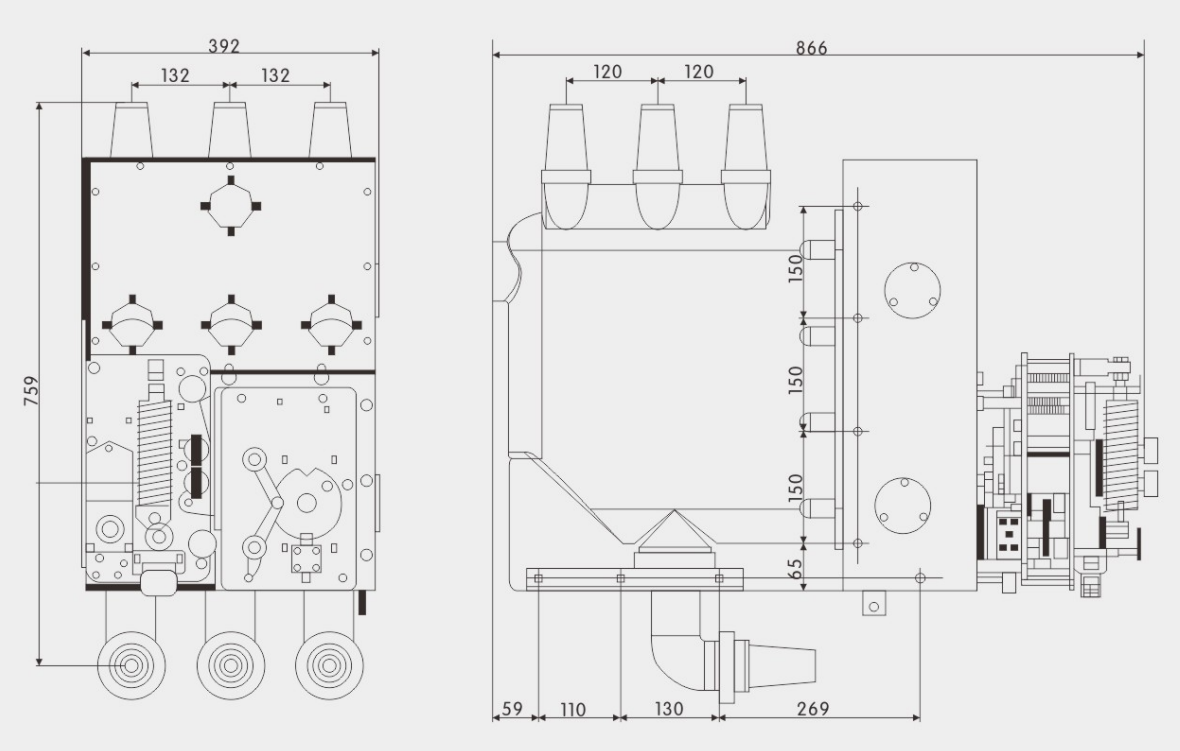

●每个单元在结构 上分为仪表室、操作机构、一次电路三个部分。仪表室可配微机保护(智能控制器)和其它表计,操作机构为专用弹操机构，也可配加电动操作机构;-次电路采用APG自动凝胶工艺,将母线、隔离开关和灭弧室完全固封在环氧树脂中，并有专用接头和母线相连。

●XGN▢-12型固体绝缘开关设备具有结构紧凑、全绝缘、长寿命、免维护、占用空间小、安全可靠、不受工作环境影响等优点,广泛应用于工业及民用的环网和终端供电。特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道等领域。

▶产品特点

性能优异的环氧树脂

●XGND-12型固体绝缘全封闭开关设备是采用特殊环氧树脂作绝缘材料而生产出来的。这种环氧树脂有优异的性能:

●具有优异的电绝缘性能。介电强度20-30kV/mm,体积电阻率(pv)1x1013-15Ω.m;

●耐热可达200°C以上，在高温下也有良好的绝缘性能;

●化学性能稳定，具有优异的耐碱性、耐酸性和耐溶剂性和良好的抗温度老化、抗辐射老化性能;

●导热系数为80x10-2~ 100x10-2W/mk, 易于热量发散;

●对各种物质均有很高的粘结力，分子结构紧密，机械强度高，对开关设备有很好的保护作用;

●固化收缩率小，一般为1%6-2%;线胀系数也很小，-般为6x10/C。所以开关尺寸稳定，内应力小，不会开裂。真正环保的绿色开关设备

●XGN口-12环氧树脂固体绝缘全封闭开关设备是真正环保的绿色开关设备.

●环氧树脂本身化学性能稳定，没有任何有毒物质挥发和扩散;

●动压力凝胶(APG技术)时无挥发物、凝胶后搬运无滴淌物,固化过程中无废气排放;

●开关设备在运行中没有SF6温室气体排放，无油污，不会产生任何有毒气体和有害物质;

●使用寿命终结后，通过热处理循环和化学处理循环二种处理方式,可以使环氧树脂很快分解,并可以利用萃取技术循环再利用。

●环氧树脂固体绝缘全封闭开关设备所使用的全部材料,都是可回收再利用的材料,不会排放任何有污染的液体，更不会释放任何有毒气体，是真正环保的绿色开关设备。

▶新一代的高新技术产品

●环保性：完全取消SF6气体绝缘,对环境和人身无任何污染和伤害。

●紧凑性：采用全绝缘技 术,开关设备的体积小,结构紧凑,宽X深X高仅为420mm x730mm x1400mm。

●绝缘性：固体绝缘采用自动压力凝胶技术,不产生气泡,局放仅3pC。所有带电部份进行了全绝缘处理, 绝缘性能优良,确保人员设备安全。

●密封性：开关的密封结构，使产品具备防潮、可随时投运、耐污、免维护、浸泡在水中也能正常运行。

●免维护：采用高性能低磨损的真空灭弧室,配套可靠的弹簧操作机构,保证设备在20年内完全免维护。

●防腐性：柜体模块化组装,采用敷铝锌板和钢板静电喷涂工艺,确保设备防腐性能。

●安全性：固体绝缘开关设备外壳的防护等级达到IP3X, -次回路、熔丝筒达到IP67,设备内部的熔断器、真空开关、隔离开关及接地开关之间具有完善的机械联锁装置,确保操作人员及运行的安全。

●可扩展性：固体绝缘开关设备采用模块化结构设计,使用户很方便地根据各自的供电方案进行组合和扩展。

●安装快捷：采用欧式电缆 头插拔方式进行安装,方便快捷。

●更 换熔断器方便：通过操作机构解开相应的机械联锁后,即可手动抽出熔断器,快捷轻松地进行更换。

●操作控制灵活：主开关、 隔离开关、接地开关除了正常手动操作,都可选配电动操作。有力支持配网自动化和智能化。

●智能化程度高：可选配本公司研 发的智能控制器,对开关设备和变电站现场进行遥控、遥测、遥讯,既能进行分散控制,叉能方便集中控制。

●测量功能：可测量回路电流、电压、功率、变压器运行温度及环境温度等。

●保护功能：可实现多种保护功能，如过流保护、速断保护、零序保护、带方向性的接地保护等。

●事件记录功能：具有掉电记忆功能,记录事件时间和类型。

●联锁功能：真空开关处于合闸状态时,隔离开关无法操作:柜门打开时,接地开关无法操作,隔离开关无法合闸;隔离开关分闸时，接地开关才能合闸;接地开关分闸时,隔离开关才能合闸。

▶广泛的应用场所

●应用于要求高环保的地区：完全取消SF6气体绝缘,对环境和人身无任何污染和伤害。

●应用于操作频繁的场所：固体绝缘开关设备的机械寿命超过1万次。

●应用于空间狭小的场所：固体绝缘开关设备的420mmX 730mm X 1400mm/单元柜。

●应用于低温寒冷地区：无SF6气体应用,无需考虑SF6气体低温运行问题。在45°C下也能正常运行。

●应用于高原地区：无需考虑高原大气压对绝缘性能的影响。

●应用于强风沙地区：固体绝缘开关设备本体安全防护等级为IP67,控制回路室采用特殊处理确保强风沙地区长期运行。

●应用于安全防爆场所：采用具有防爆性能的真空灭弧室;固体绝缘对开关进一步 防护：强化相间隔离,避免相间或多回路短路;

●应用于低洼的地下室：无泄露的SF6气体及其它有害气体的积聚问题,也就不会对地下室工作人员造成任何伤害。

●应用于沿海潮湿地区：环氧树脂密封,抗潮湿,抗盐雾腐蚀,确保在沿海地区能长期使用。

▶独特的开关结构

●不仅主开关可选配电动操作,隔离开关和接地开关也可选配电动操作,有力支持配网自动化和智能化:

●带电部件全部密封设计,完整实现全绝缘、全密封结构,防护等级为IP67,短时浸泡在水中也能正常工作;

●可以十分清晰地从观察窗分相观看开关的分合位置;

●模块化设计和分相设计,使单元组合和回路扩展更加方便,绝缘性能更为优良:

●无SF6气体绝缘,永无污染，完全彻底的环保结构;

●巧妙的机械联锁和电气联锁,满足五防要求,确保人身设备安全;

●精美的外形,柔和协调的色彩,给用户美的享受。
