HXGN▢-12 箱型固定式金属封闭开关设备
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
▶产品概述
HXGN▢-12型箱型固定式金属封闭开关设备（简称环网柜）是额定电压12kV，额定頻率50Hz的交流高压成电器装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和等作用，它也适于装备入箱式变电站。
▶结构特点
●采用全组装结构，轻巧美观，可任意组合安装,便于无限扩展延伸。
●既可配FN12-10型压气式负荷开关、组合电器,也可配FZN25-12型真空负荷开关、组合电器,且安装尺寸完全一致。体积小、免维修、三相联动结构，具有明显的隔离断口。
●配FN12-10型负荷开关、组合电器，其安装方式灵活,可左右侧装、正装、倒装。
●可手动和电动操作，并具远动遥控功能。
●设有完善可靠的机械联动、联锁装置，完全达到“五防”功能。
●采用联动防护绝缘活门，遮挡带电触头，确保人身安全。
●采用正面操作维护，可靠墙安装。
●面门装有观察窗，可清楚观察柜内元件工作状况。
●符合GB3906标准。
▶主要技术参数
| 项目 | 单位 | FN12-10 | FZN25-12 | |
| 额定电压 | kV | 12 | ||
| 1min工频耐受电压 | kV | 对地及相间42;隔离断口48 | ||
| 雷电冲击电压(峰值) | kV | 对地及相间75;隔离断口85 | ||
| 额定频率 | Hz | 50 | ||
| 主母线额定电流 | A | 630 | ||
负 | 额定电流 | A | 630 | |
| 额定电流下电寿命 | 次 | 不小于100 | ||
| 开断空载变压器容量 | kVA | 1250 | ||
| 额定热稳定电流 | kA/s | 20/4;接地开关20/2 | ||
| 额定动稳定电流(峰值) | kA | 50 | ||
| 额定短路关合电流(峰值) | kA | 50 | ||
| 组 合 电 器 | 熔断器额定电流 | A | 100 | |
| 额定转移电流 | A | 1500 | 2000 | |
| 额定短路开断电流 | kA | 31.5 | ||
| 配用熔断器型号 | S▢LAJ-12(XRNT▢-10) | |||
| 机械寿命 | 次 | 2000 | 10000 | |
| 辅助口路1min工频耐压 | kV | 2 | ||
| 电动操动机构工作电压 | V | 交直流220；110 | ||
| 防护等级 | IP2X | |||

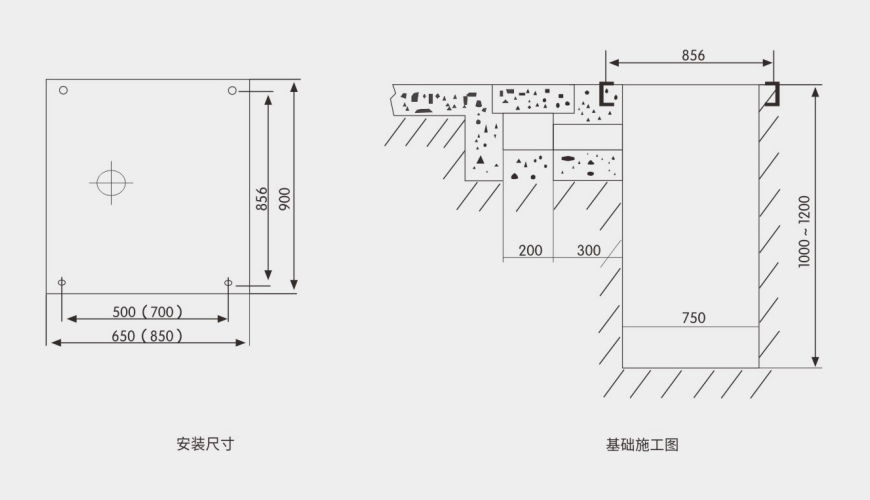

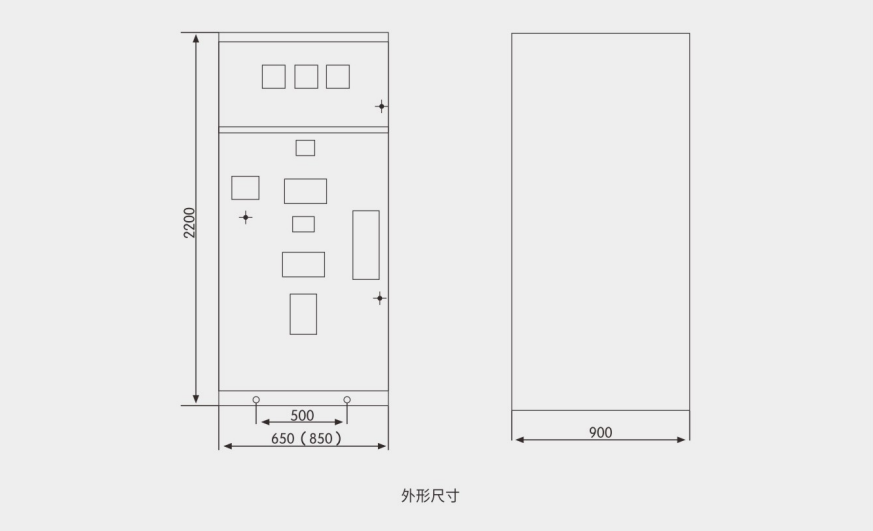

▶外形及安装尺寸
▶包装、贮运和验收
●包装、贮运
○环网柜在出厂时为单台木箱包装。在贮运过程中不允许倾翻、倒置和剧烈振动。搬动时不允许在地面上直接推拉;在无起吊装置时，可在包装箱枕木下垫入圆筒，使其滑到安装位置。
○防止柜体雨淋、受潮。
○环网柜应放在通风良好，并能防止各种有害气体侵入的场所。严禁与化学药品、酸碱等存放在一仓库内。
●验收
○开箱前检查包装是否损坏,拆箱时注意保护产品。
○对柜体进行外观检查;同时检查柜内各元器件有无损坏、配件是否与装箱单相符。
○检查随机文件是否安全。
○产品使用说明书及柜内各元器件说明书。
○出厂试验报告。
○产品合格证。
○装箱单。
○二次接线图。
▶维护与检修
●环网柜在下列情况下需要进行维护与检修。
○在运行5年后对产品绝缘水平进行检查。
○在负荷开关开断满100次后，应对主回路电阻、负荷开关的功、静触头及辅助触头等进行检查。
●一般情况下，应停电后对环网柜进行维护与检修。
▶安装与调试
●安装时先将环网柜放置在安装基础上,并将其排列整齐、调试好，然后用紧固件紧固好。
●安装主母线时，打开母线室进行安装，连接母线的接触面应平整、无污物.
●环网柜的接地应可靠接地，并对接地进行回路检查。
●调试时按环网柜使用说明书及柜内各元器件的说明书进行调试。
●安装调试后， 将各自开关元件及防误操作机构进行5次操作，未发现异常现象，则认为开关机械操作正常。
▶使用与故障处理
●送电前检查
环网柜在送电前全面检查柜内所有元器件的电气性能、绝缘水平及接线正确性，检查一切正常方可投入运行。
●正常运行状态
在正常运行时，无论进线柜或出线柜，负荷开关应处于合闸位置，接地刀处在分闸位置，柜体处于关闭紧锁状态。
●故障处理
○在进线柜发生故障检修时，应先切断进线电源，将负荷开关分闸，同时检查柜上带电显示器，确认无误后，合接地刀，打开门]进行检修。
○在出线柜出现故障检修时，应先分断柜内的负荷开关，合上接地刀，打开前门进行检修，此时主母线处于带电状态。
▶订货须知
●订货时请提供如下资料:
○开关柜的型号、数量、交货日期及一次方案编号。
○一次系统图、二次原理图和开关柜的排列图。
○开关柜母线额定电流和各元件的型号、规格。
○特殊要求。
