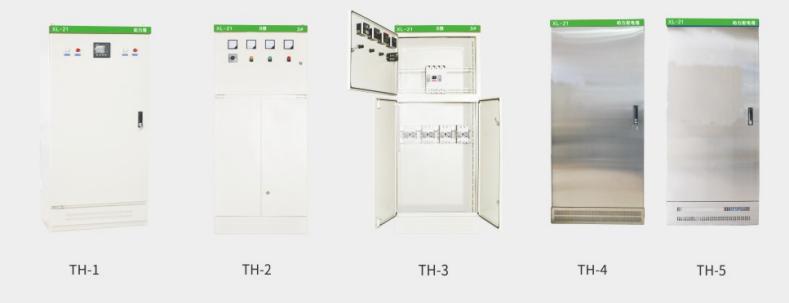

产品图片
▶产品概述
XL(F)-21型动力配电柜适用于发电厂及工矿企业，交流电压500V及以下的三相三线、三相四线、三相五线制系统，作动力照明配电之用。
XL(F)-21型动力配电柜系户内装置，靠墙安装，柜前检修。
▶正常使用条件
●环境温度：-50°C~+40°C,且24H内的平均温度不超过+36°C；
●海拔高度：不超过2000m；
●相对湿度：在周围空气湿度为+40°C时不超过50%;在较低湿度下可以有较高的相对湿度(如：+20°C时为90%)，考虑到温度的变化允许产生适度的凝霜；
●设备安装时与垂直面的倾斜度应不超过5°，设备应安装在无剧烈震动无冲击及无腐蚀的场所。
▶型号及其含义
| XL | (F) | -21 | -▢ |
 | | | |
| 动力配电柜 | 综合配电箱 | 变压器容量 | 主电路方案号 |
▶结构特点
XL(F)-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露，便于检修维护。本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
