SN10-10(12KV)户内高压少油断路器

联系人：陈少清

联系电话：1383710****

企业：上海输配电气集团有限公司

企业地址上海市

详细地址上海市平凉路608号807

厂家信息
产品信息
规格参数
技术文档

输配电气设备、电器产品、电子产品、仪器仪表、自动化设备、机械设备、电线电缆、电力金具、橡塑制品、杆塔构件、阀门、泵机、管道的生产及销售；电力成套设备、机电设备、矿山机械、家用电器、厨房用品、卫浴洁具、五金交电、金属材料、建材、装饰材料、化工产品及原料（不含危险品）的销售；电力建设工程施工；送变电建设工程专业施工；从事货物及技术的进出口业务；实业投资；电气、电器技术专业领域内技术开发、技术咨询、技术转让、技术服务。【依法须经批准的项目，经相关部门批准后方可开展经营活动】

产品图片

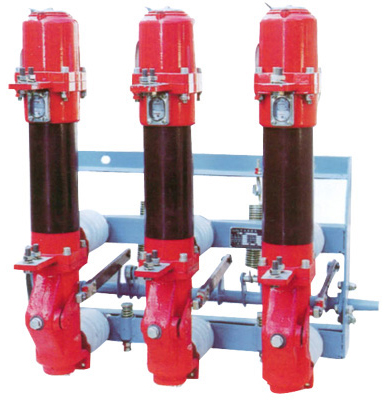

SN10-10(12KV)户内高压少油断路器

一、产品概述
SN10-10系列少油断路器由框架，油箱及传动部分组成。框架上装有分闸限位器，合闸缓冲，分闸弹簧及6只支持绝缘子。传动部分有断路器主轴，绝缘拉杆等。油箱固定在支持绝缘子上。本断路器的灭弧室设计为纵横吹和机械油吹联合作用灭弧，在短时间内可有效地灭大，中，小电流。SN10-10 I型。II型及SN10-10III/1250-40型为单筒结构，SN10-10/III/2000-40型和SN10-10/3000/40型附加一幅筒成为双筒结构，由于副筒不产生电弧，故其触头不用耐弧合金，亦不装灭弧室。

二、主要技术参数

额定电流（KA）	雷电冲击耐压（全波）KV	额定电流（A）	额定短路开断电流（KA）	额定峰值耐受电流（KV）	额定短路持续时间（S）	重量总体（KG）
10	75	630		40	4	100
		1000	16	50		120
		1250	20	60		140
		2000	31.5	80		170
		3000	40	125		190

型号	尺寸（毫米）
型号	x	y	A	B	C	D	Φ
SN10-10Ⅰ/630	475	815	50	20	40	/	13
SN10-10Ⅰ/1000	475	815	80	20	40	40	13
SN10-10Ⅱ/1000	485	858	80	20	40	40	13
SN10-10Ⅲ/1250	497	925	100	25	50	50	18
SN10-10Ⅲ/2000	647	925	100	25	50	50	18
SN10-10Ⅲ/3000

检验项目		单位	合格标准
			I型		II型		III型1250		III型3000
合闸位置导电杆上端距	上接线上端面	mm	130±1.5
	付筒上法兰端面								106	＋
										－
	触头架上端面				120±1.5		136	＋1	136	＋1
								－2		－2
导电杆行程	主筒	mm	145	＋4	155	＋4	157	＋4	157	＋4
										－3
	付筒			－3		－3		－3	66	＋4
										－3
回路电阻		μΩ	100		60		40		17
低电压刚合速度		m/s	≥3		≥3.8		≥4		≥4
刚合速度			≥3.5		≥40		≥4		≥4
刚合速度			3+0.3
三相分闸不同期性		ms	≤2;三相尺寸之差免试≯2mm
工频耐压			42KV,1mm无击穿闪络
油耐压			不低于25KV

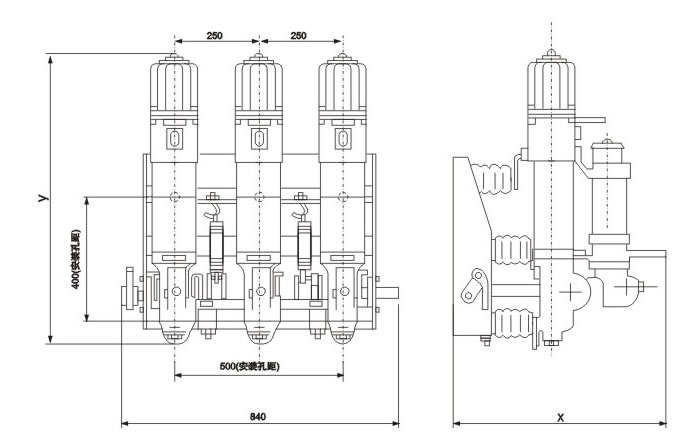

三、外形安装尺寸
