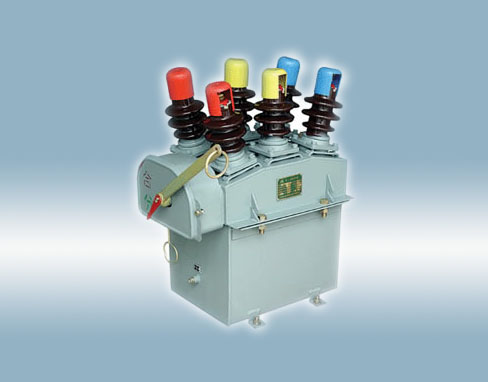

产品图片
DW10-10户外高压柱上多油断路器
一、产品概述
DW10-10Ⅱ户外高压多油断路器是三相交流50Hz的高压开关设备，适用于城市或农村额定电压为10KV的电力系统中，作为电力设备和电力线路的控帛保护之用。本断路器能可靠分合负荷电流，过载电流及短路电流。
二、结构简介
断路器为三相共箱油浸式结构，采用插入式铜钨触头（1型静头镶一片，Ⅱ型静触）。箱内装有一次过电流脱扣器及延时装置，当网络出现故障时能自动脱扣。油兼作灭弧和绝缘介质。手力操动机构装在箱盖前端与开关联成一体。导线穿过固一在箱盖两侧的瓷套管引出。DW10-10Ⅱ型采用防型瓷套并加大了外绝缘距离；箱盖与箱体采用全封闭联接；不需打开箱体即可在机构罩内调整脱扣电流。
三、主要技术参数
额定电压 | 电高工作电压 | 额定电流 | 额定断流容量 | 额定开断电流 | 极限通过电流以 | 脱扣器动作电流倍数 | 产品重量 | 外型尺寸 | ||
不带油 | 油重 | |||||||||
千伏 | 安 | 兆伏安 | 千安 | 有效值 | 峰值 | 公斤 | 毫米 | |||
10 | 11.5 | 50 | 50 | 3.15 | 4.2 | 8 | 1.2-2 | 96 | 35 | 560x670x760 |

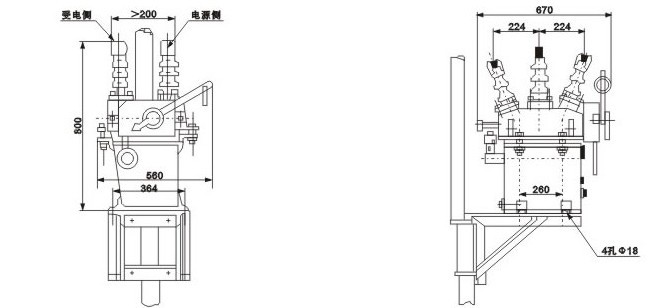

四、外形安装尺寸
五、使用条件：
海拔不超过4000米；
周围环境温度为-30℃~40℃；
无然燃性生气及导电尘埃的场所；
无易于腐蚀性气体及导电尘埃的场所；
注：
环境温度-所用之变压器油有关，当变压器油为10号或45号国产油时，则最低使用温度不得低于-4
