ZW8-12加高型户外柱上高压真空断路器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
输配电气设备、电器产品、电子产品、仪器仪表、自动化设备、机械设备、电线电缆、电力金具、橡塑制品、杆塔构件、阀门、泵机、管道的生产及销售；电力成套设备、机电设备、矿山机械、家用电器、厨房用品、卫浴洁具、五金交电、金属材料、建材、装饰材料、化工产品及原料（不含危险品）的销售；电力建设工程施工；送变电建设工程专业施工；从事货物及技术的进出口业务；实业投资；电气、电器技术专业领域内技术开发、技术咨询、技术转让、技术服务。 【依法须经批准的项目，经相关部门批准后方可开展经营活动】

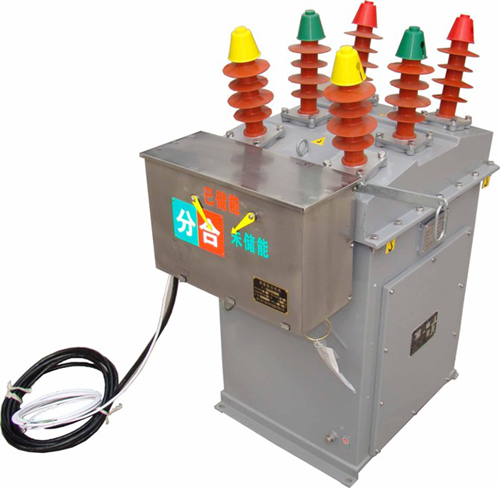

产品图片
ZW8-12加高型户外柱上高压真空断路器
产品概述
ZW8－12加高型系列户外高压真空断路器具有自备操作电源AC220V（110V）和计量电压互感器10000/100V（220V）。二相计量电流互感器0.2S变比任意选择。具有过流跳闸功能。

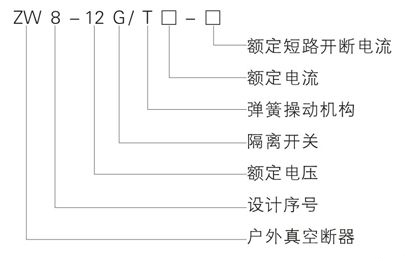

型号及其含义
主要技术参数 |
| 序号名称单位数据6.3KA12.5KA20KA1额定电压kV122最高工作电压kV123额定电流A6304额定短路负载开断电流kA6.312.5205额定短路关合电流(峰值)kA1631.5506额定峰值耐受电流kA1631.5507额定短时1min耐受电流kA6.312.5208额定绝缘水平工频耐压(干式)kV42雷电冲击耐压(峰值)759额定操作顺序 分-0.3S-合分-180S-合分10机构寿命次1000011额定短路开关电流开关次数次3012操作机构额定合闸电压V110,22013操作机构额定分闸电压V110,22014触头开距mm11±115超行程(触头弹簧压缩长度)mm316三相分、合闸不同期性ms≤217触头合闸弹跳时间ms≤218平均分闸速度m/s1.0±0.219平均合闸速度m/s0.7±0.1520分闸时间最高操作电压下s0.015-0.05最低操作电压下0.03-0.0621合闸时间s0.025-0.0522各相主回路电阻(组合断路器主回路电阻)μΩ≤120(≤200)23动静触头允许磨损累计厚度mm3 |

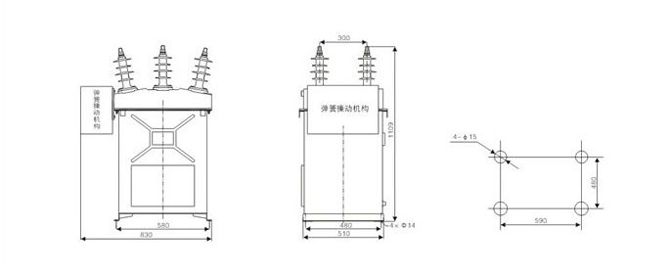

外形及安装尺寸图 |
|
产品概述
ZW8－12加高型系列户外高压真空断路器具有自备操作电源AC220V（110V）和计量电压互感器10000/100V（220V）。二相计量电流互感器0.2S变比任意选择。具有过流跳闸功能。
型号及其含义
主要技术参数 |
| 序号名称单位数据6.3KA12.5KA20KA1额定电压kV122最高工作电压kV123额定电流A6304额定短路负载开断电流kA6.312.5205额定短路关合电流(峰值)kA1631.5506额定峰值耐受电流kA1631.5507额定短时1min耐受电流kA6.312.5208额定绝缘水平工频耐压(干式)kV42雷电冲击耐压(峰值)759额定操作顺序 分-0.3S-合分-180S-合分10机构寿命次1000011额定短路开关电流开关次数次3012操作机构额定合闸电压V110,22013操作机构额定分闸电压V110,22014触头开距mm11±115超行程(触头弹簧压缩长度)mm316三相分、合闸不同期性ms≤217触头合闸弹跳时间ms≤218平均分闸速度m/s1.0±0.219平均合闸速度m/s0.7±0.1520分闸时间最高操作电压下s0.015-0.05最低操作电压下0.03-0.0621合闸时间s0.025-0.0522各相主回路电阻(组合断路器主回路电阻)μΩ≤120(≤200)23动静触头允许磨损累计厚度mm3 |
外形及安装尺寸图 |
|
