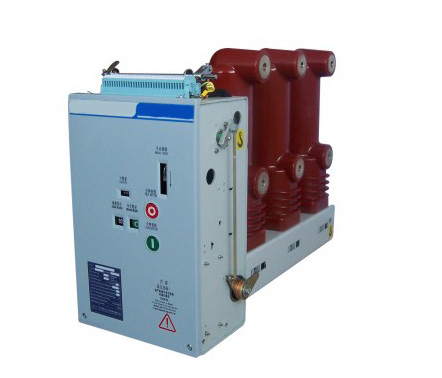

ZN63(VS1)-12侧装式户内高压真空断路器

产品概述
ZN63(VS1)-12型侧装式真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下频繁操作，或多次开断短路电流的场所。
ZN63(VS1)-12型侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。

使用环境
1. 环境温度：不高于+40℃，不低于-15℃(允许在-30℃时储运)。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，月平均不大于90%，饱和蒸汽压日平均值不大于2.2×10 MPa，
月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，月平均不大于90%，饱和蒸汽压日平均值不大于2.2×10 MPa，
月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

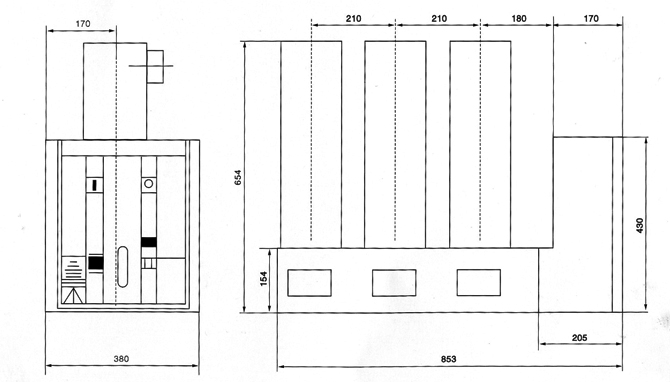

外形尺寸(侧装式户内高压真空断路ZN63(VS1)-12)

主要技术参数(侧装式户内高压真空断路ZN63(VS1)-12)

序号	项目		单位	参数
1	额定电压		KV	12
2	额定绝 缘水平	额定雷电冲击耐受电压峰值	KV	75
		1 min工频耐压		42
3	额定短路开断电流		KA	20/25	31.5
4	额定电流		A	630 1250	630 1600 2500
5	额定热稳定电流(有效值)		KA	20/25	80
6	额定动稳定电流(峰值)			63	80
7	额定短路关合电流(峰值)			63
8	额定短路开断电流开断次数		次	50
9	二次回路工频耐受电压(1min)		V	2000
10	额定操作顺序			分-0.3s-合分-180s合分
11	额定热稳定时间		S	4
12	额定单个/背对背电容器组开断电流		A	630/400
13	机械寿命		次	10000
