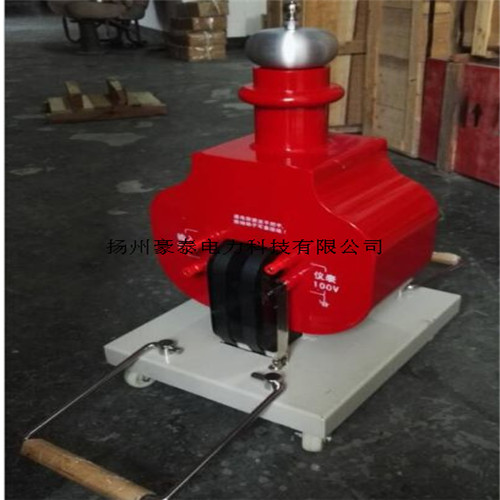

GTB干式试验变压器是扬州豪泰利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺研发制造的，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。

具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产器适用于电力系统及各电力用户用于现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源等。

为了避免受到电击或人身安全，使用干式试验变压器时需要注意以下事项：

1、试验变压器在接通电源前，必须接地！

2、没有接地以前，不得接入电源！

3、高压电器的绝缘试验产品的安全正确，除熟悉本产品说明书外，必须按国家有关标准和规划进行；GB/T16927-1996《高压试验技术》、DL/T596-1996《电力设备预防性试验规程》

4、在正常的高压电器绝缘中，本系列产品不允许超过额定输出电压使用。

用本系列产品组成串级高压试验时，就特别注意检查2、3级的变压器本体及绝缘

支架的状况、连接线的正确性，整个系统的保护接地与保护接地状况。

5、 作为安全措施，该仪器配有保护接地端子，试验前应将装置侧面的接地端子可靠接地。

6、 防止跌落：勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。

7、 使用适当的电源线：应使用220VAC、50/60Hz、承受电流10A及以上的电源线。

8、 保证良好散热：仪器侧面的风扇、通风孔为通风散热而设，请勿堵塞。

9、  防止短路：不要让任何异物掉入机箱内，以免发生短路。

10、  正确地连接和断开：当设备在测试时，请勿连接或断开测试导线。

11、 请勿在无仪器盖板时操作:如盖板或面板已卸下，请勿操作本产品。

12、 使用适当的保险丝：本设备使用12A保险丝。

13、  避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。

14、  在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

15、  操作环境：请勿在潮湿环境、易爆环境中操作。

16、 本仪器干式试验变压器是精密电子仪器，请在室外使用时注意防止烈日暴晒等高温环境，注意做好遮挡烈日及通风工作，以防仪器过热或导致测量精度下降。

产品介绍

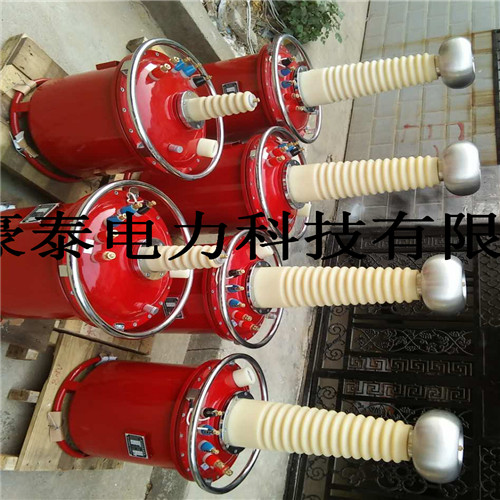

YDQ充气式试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

　与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，勿需维护，单台试验变压器的电压等级可达300KV。

　广泛适用于电力系统用户现场检测各种高压电器设备的绝缘性能。充气式试验变压器不受恶劣气候环境影响，现场搬运勿须静止即可做试验，特别适用于在野外及高原山区地带使用。

绝缘强度明显高于油浸试验变压器，电晕极小；

产品别称

充气式试验变压器、油浸式试验变压器、高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压生压器、高压耐压仪、充气式试验变。

产品特性

1.该产品体积小，重量轻（比同等级油浸试验变压器轻40%-65%）；
2.洁净，无油污，勿需维护；
3.不受恶劣气候环境影响，现场搬运勿须静止即可做试验；
4.绝缘强度明显高于油浸试验变压器，电晕极小。

技术参数

电压等级

10kV～300kV

容量范围

1～500KVA

空载电流

＜7%

阻抗电压

＜8%

产品类型

交流、交直流、交流串级、交直流串级
