一、大电流温升试验装置概述：

HTSL-IV大电流温升试验装置是根据电力部门和工矿企业在做开关，电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的设备。

本装置采用分体式结构，控制台采用智能全自动控制电流输出，嵌入式系统彩色触摸屏控制，电流输出为全闭环系统，在持续输出过程中会自动调节电流大小以靠近设置电流，以使三相电流平衡。

本装置具有输出电流无极调整，电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。

二、试验使用环境条件：

1．周围空气温度：

高温度：+45℃       低温度：-25℃

大日温差：35k       日照强度：0.1w/cm2

2．海拔高度：2500m以下

3．相对湿度：不大于90 %

4．安装放置地点平坦，电抗器安装倾斜度不小于50 。

5．设备试验现场地不小于12m2。

三、技术参数：

升流器技术参数

1、额定容量：60KVA

2、相数：三相

2、输入电压：380V

3、输入电流：91.6A

4、输出电压：8.7V

5、输出电流：4000A

6、阻抗电压：8%

7、空载电流：10%

8、冷确方式：风冷

9、运行时间：8小时

10、外形尺寸：1650mm×850mm×650mm

11、重    量：655kg

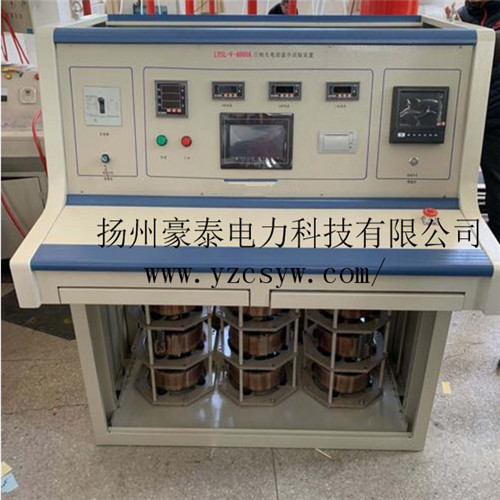

控制台技术参数

1、额定容量：90KVA

2、输入电压：400V

3、输入电流：136A

4、输出电压：0-430V

5、输出电流：120A

6、表头精度：1%

7、显示方式：屏显

8、调压方式：自动

9、外形尺寸：1360mm×960mm×1280mm

10、重    量：480kg
